Hojas de las cuchillas fijas del picador—Sustitución

ATENCIÓN:

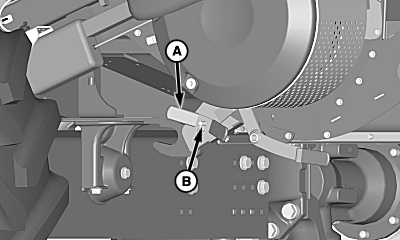

H98140-UN-21SEP10

A - Tuerca de palomilla

B - Vástago tensor

Aflojar la tuerca de palomilla (A) del picador.

Mover la palanca de ajuste hacia arriba hasta que el banco de cuchillas se encuentre en la parte inferior de la ranura de ajuste.

NOTA: Coloque el casquillo en los extremos exteriores del banco de cuchillas para el armado posterior.

Sujetar el banco de cuchillas y retirar el vástago tensor (B) sacando el lado derecho de la máquina.

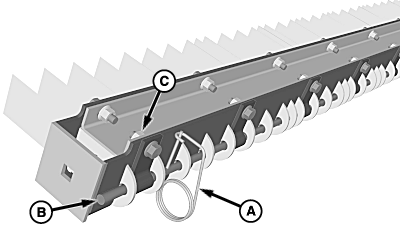

H82430-UN-14FEB05

A - Pasador

B - Vástago retenedor

C - Contratuercas

Afloje las contratuercas (C) de las pinzas que sujetan el vástago retenedor.

Deslizar el vástago de retención hasta que despeje las cuchillas que se deben sustituir.

Invertir las cuchillas para utilizarlas más tiempo o sustituirlas si están desgastadas por ambos lados.

Alinear el vástago de retención con las cuchillas.

Apretar las contratuercas de las presillas e instalar el pasador.

NOTA: Volver a colocar el casquillo en los extremos exteriores del banco de cuchillas.

Instalar el conjunto del banco de cuchillas y deslizar el vástago tensor desde el lado derecho de la máquina.

Instalar la tuerca de palomilla y ajustar el banco de cuchillas en la posición deseada.

IMPORTANTE: El banco de cuchillas tiene que estar totalmente desconectado para el maíz.

Apretar la tuerca de palomilla para bloquear el banco de cuchillas en su posición.
