Sustitución y configuración de las cuchillas del picador de corte extrafino

ATENCIÓN:

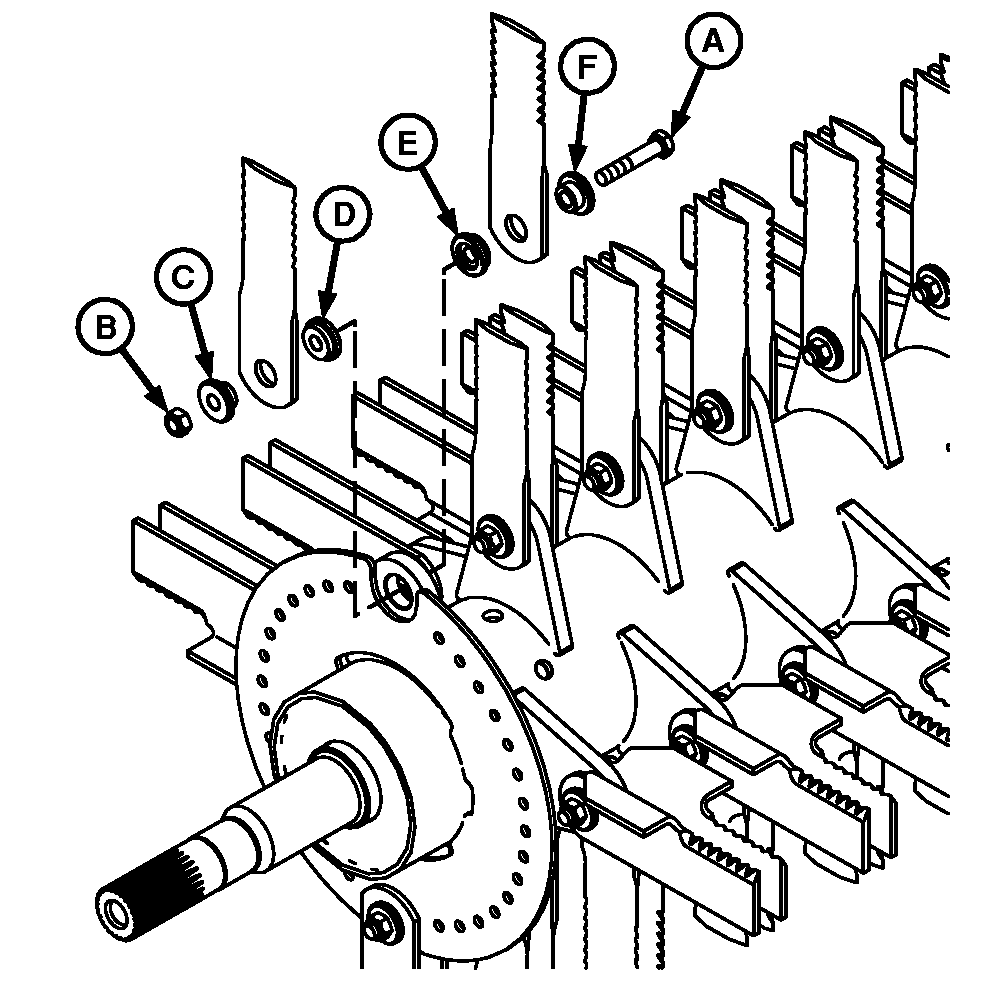

H99000-UN-12NOV10

A - Contratuerca

B - Tornillo

C - Casquillo

D - Casquillo

E - Casquillo

F - Casquillo

NOTA: El rotor ilustrado muestra la sustitución de las hojas de Listones y rectas. Conservar siempre el patrón de cuchillas original de fábrica.

Diseño de hoja recta:

NOTA: Si se quitan las hojas o los casquillos para su inspección, asegúrese de volver a instalar las hojas en el MISMO soporte del que se sacaron. Esto debe hacerse para mantener equilibrado el conjunto. Es recomendable marcar cada cuchilla antes de retirarla.

Instalar tornillería nueva en el mismo sentido de la marcha en el que se retiró al instalar o sustituir las cuchillas.

Retirar la contratuerca (A), el tornillo (B) y los casquillos (C, D, E y F).

Revisar y, si fuera necesario, sustituir los casquillos al cambiar las cuchillas. Consultar al concesionario John Deere para obtener las piezas de repuesto.

Cambiar la cuchilla e instalar el tornillo, la arandela, los casquillos y la contratuerca. Apretar la tuerca según especificaciones.

Ítem	Medición	Especificación
Contratuerca de las cuchillas del picador	Par de apriete	60 Nm (44 lb-ft)

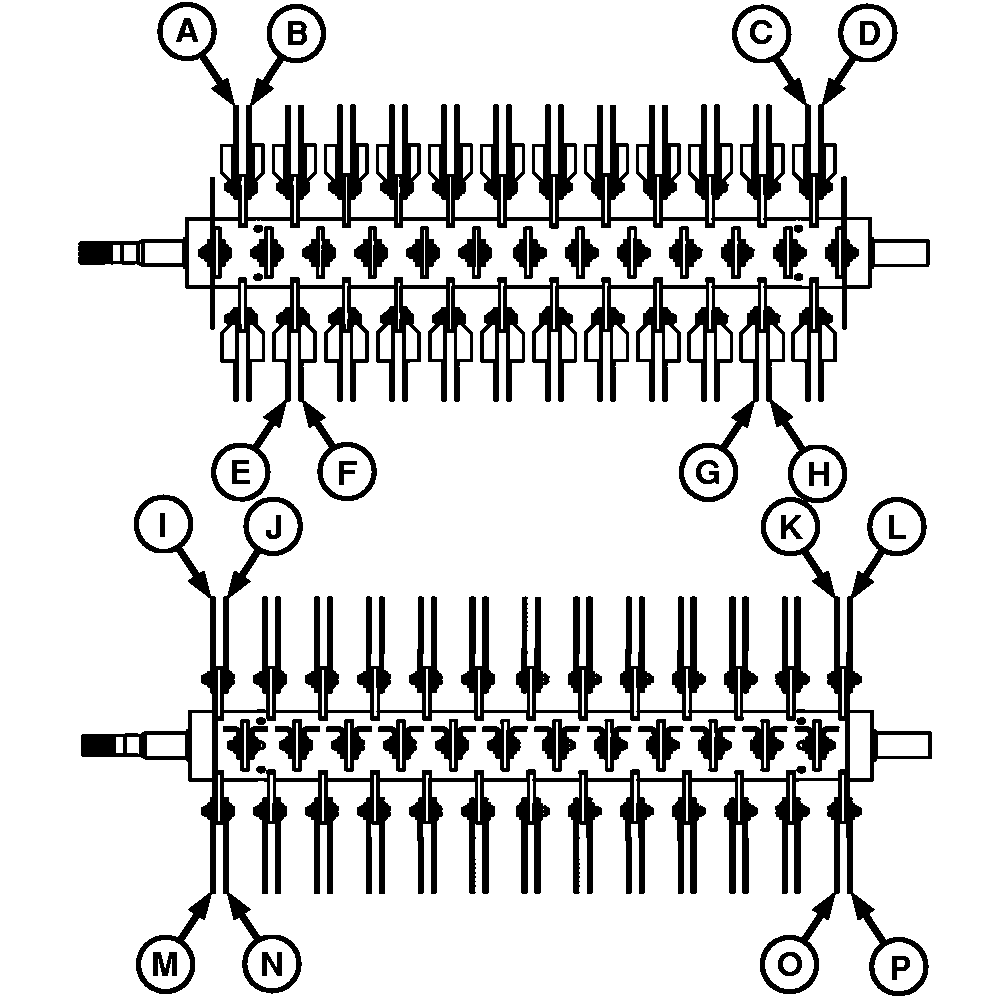

H99001-UN-17NOV10

A—H - Cuchillas de listón

I—P - Hojas rectas

IMPORTANTE: El picador DEBE mantenerse equilibrado. Sustituir AMBAS cuchillas en un solo soporte y AMBAS cuchillas en el soporte opuesto (180 grados). Sustituya también las cuatro cuchillas del extremo opuesto del rotor, a la misma distancia axial desde el anillo de equilibrio. Se DEBEN instalar ocho cuchillas para sustituir una cuchilla rota, o se pueden reemplazar todas las cuchillas al mismo tiempo. Esto DEBE hacerse para mantener el equilibrado del conjunto.

Si la cuchilla de listón (A) se rompe, reemplazar las cuchillas (A—H).

Si la cuchilla recta (I) se rompe, reemplazar las cuchillas (I—P).

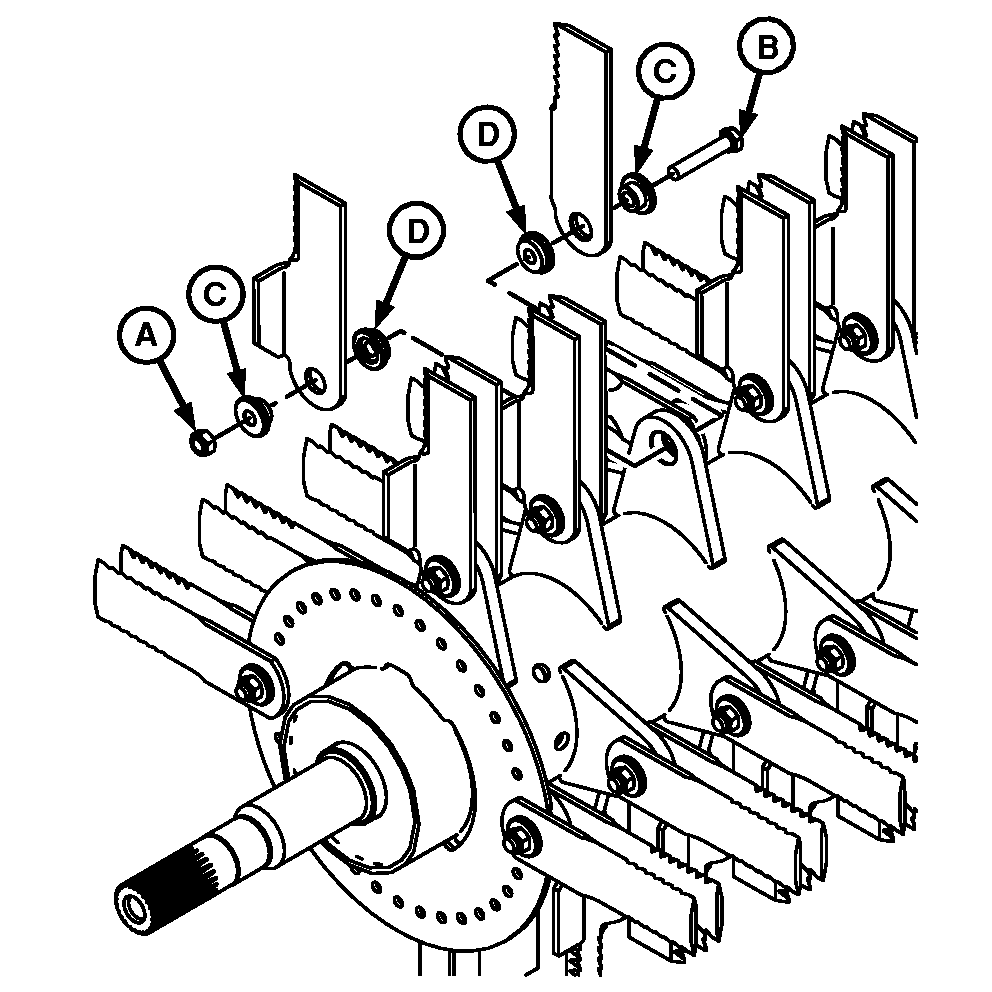

H99002-UN-12NOV10

A - Contratuerca

B - Tornillo

C - Casquillos

D - Casquillos

NOTA: Si se quitan las hojas o los casquillos para su inspección, asegúrese de volver a instalar las hojas en el MISMO soporte del que se sacaron. Esto debe hacerse para mantener equilibrado el conjunto. Es recomendable marcar cada cuchilla antes de retirarla.

Instalar tornillería nueva en el mismo sentido de la marcha en el que se retiró al instalar o sustituir las cuchillas.

Retirar la contratuerca (A), el tornillo (B) y los casquillos (C) y (D).

Revisar y, si fuera necesario, sustituir los casquillos al cambiar las cuchillas. Consultar al concesionario John Deere para obtener las piezas de repuesto.

Cambiar las cuchillas e instalar el tornillo, los casquillos y la contratuerca. Apretar la tuerca según especificaciones.

Ítem	Medición	Especificación
Contratuerca de las cuchillas del picador	Par de apriete	60 Nm (44 lb-ft)
