Esparcidor de granzas: posición de hilera
ATENCIÓN:

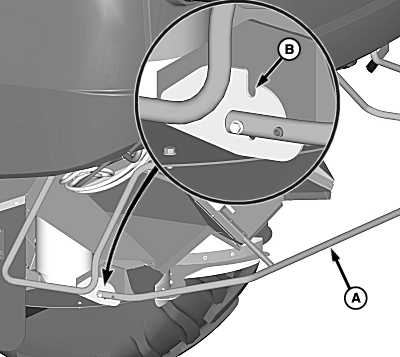

H98188-UN-23SEP10
A - Aro del esparcidor
B - Muesca
APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto. Antes de intervenir en un esparcidor elevado, insertar completamente el pasador de bloqueo en su alojamiento.IMPORTANTE: El anillo del esparcidor TIENE QUE estar siempre en la posición “inferior” como se muestra, mientras está en funcionamiento.
NOTA: El esparcidor de granzas puede girarse hacia arriba para permitir la descarga de material en un patrón de cordón.
Elevar el anillo del esparcidor de granzas (A) hasta que quede alineado con la muesca (B) al acceder o elevar el esparcidor de granzas hasta la posición de hilera.

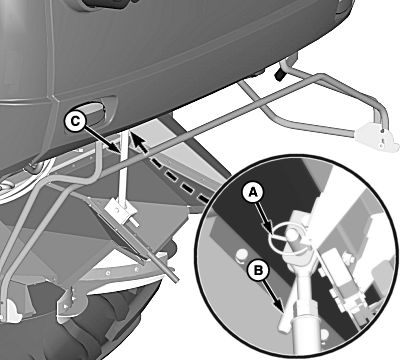

H98189-UN-23SEP10
A - Pasador de cierre rápido
B - Pasador
C - Tubo de soporte
Retirar el pasador de cierre rápido (A) del pasador (B) y el tubo del soporte inferior (C).NOTA: Volver a colocar el pasador en la posición de reposo y sujetarlo con el pasador de cierre rápido.

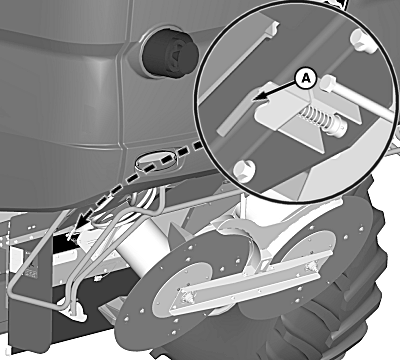

H98190-UN-23SEP10

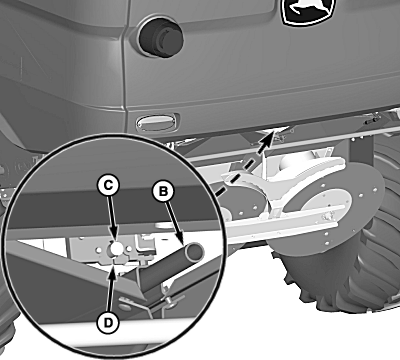

H98191-UN-23SEP10
A - Pasador
B - Palanca
C - Pasador
D - Conjunto de pestillo
Tirar del pasador (A) para levantar completamente el esparcidor de granzas.Levantar el esparcidor de granzas con la palanca (B) hasta que el pasador (C) se conecte completamente al conjunto del cerrojo (D).
NOTA: Ajustar la velocidad del disco del esparcidor en cero. Consultar la sección Interruptor de ajuste de la velocidad del esparcidor en la consola del reposabrazos CommandTouch para obtener más información.
|
OUO6075,00009D3-63-20100923 |
