Sustitución de los discos del esparcidor de granzas (velocidad única)
ATENCIÓN:

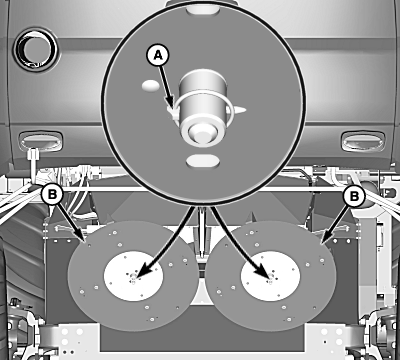

H98194-UN-23SEP10
A - Pasador de cierre rápido
B - Conjuntos de disco
Los conjuntos de discos pesan aproximadamente 25 kg (55 lb).IMPORTANTE: Los conjuntos de discos son diferentes a cada lado. Marcar la ubicación de los conjuntos de los discos antes de desmontarlos.
NOTA: Los conjuntos de discos pueden retirarse para su mantenimiento o para obtener una holgura adicional debajo del esparcidor de granzas.
Retirar los pasadores de cierre rápido (A) y los conjuntos de los discos (B).
IMPORTANTE:

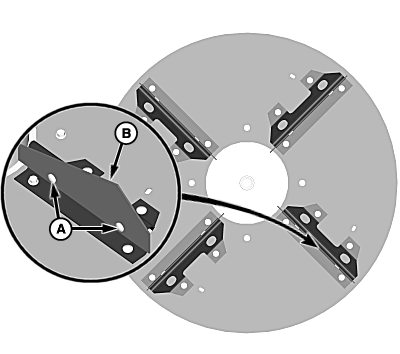

H98197-UN-23SEP10
A - Tornillería
B - Hoja topadora
Al sustituir las cuchillas desgastadas o dañadas, asegurarse de sustituir las cuchillas de los extremos opuestos del disco al mismo tiempo para mantener el equilibrio rotativo de los discos.Las cuchillas están orientadas en patrones de agujeros alternos para lograr que el esparcimiento del material sea óptimo. Asegurarse de que las cuchillas de recambio se instalan en los mismos orificios de los que han sido extraídas anteriormente.
Retirar la tornillería (A) y la cuchilla (B).
Instalar las cuchillas de repuesto según sea necesario y ajustar la tornillería.
|
OUO6075,00009D5-63-20100923 |
