Sustitución de los discos del esparcidor de granzas (dos velocidades)

ATENCIÓN:

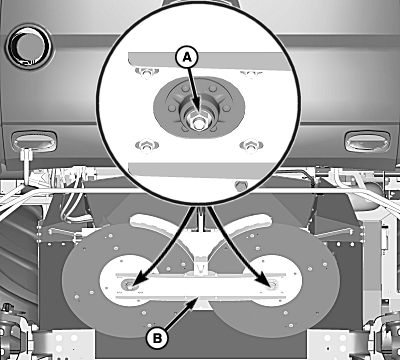

H98195
H98195-UN-08OCT10

A - Tuerca

B - Carenado del soporte

Los conjuntos de discos pesan aproximadamente 25 kg (55 lb).

IMPORTANTE: Los conjuntos de discos son diferentes a cada lado. Marcar la ubicación de los conjuntos de los discos antes de desmontarlos.

NOTA: Los conjuntos de discos pueden retirarse para su mantenimiento o para obtener una holgura adicional debajo del esparcidor de granzas.

Retirar las tuercas (A) y el carenado del soporte (B).

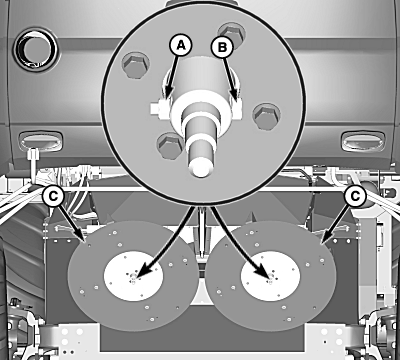

H98196
H98196-UN-23SEP10

A - Tuerca

B - Tornillo

C - Conjuntos de disco

Retirar las tuercas (A) y los tornillos (B) de los conjuntos de los discos (C).

IMPORTANTE:

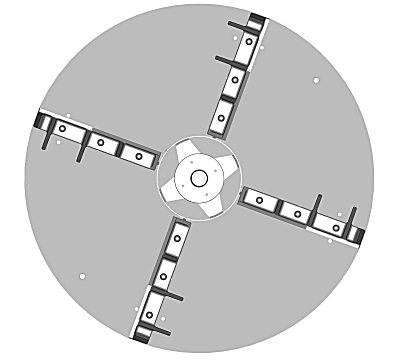

H98198
H98198-UN-23SEP10

Al sustituir las cuchillas desgastadas o dañadas, asegurarse de sustituir las cuchillas de los extremos opuestos del disco al mismo tiempo para mantener el equilibrio rotativo de los discos.

Las cuchillas están orientadas en patrones de agujeros alternos para lograr que el esparcimiento del material sea óptimo. Asegurarse de que las cuchillas de recambio se instalan en los mismos orificios de los que han sido extraídas anteriormente.

Instale las cuchillas de repuesto según sea necesario y ajuste la tornillería según la especificación.

ÍtemMediciónEspecificación
Tornillería de las cuchillasPar de apriete22 Nm (16 lb-ft)

OUO6075,00009D6-63-20100923
