Elementos de trilla y dedos (rotor TriStream)—Extracción e instalación

1. IMPORTANTE:

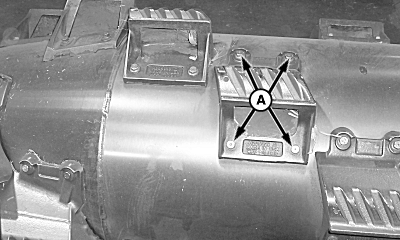

   H82539-UN-07MAR05

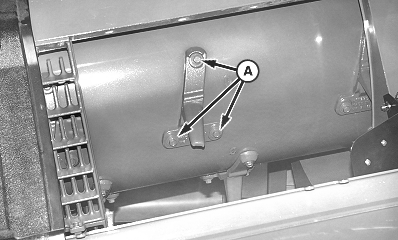

   H73898-UN-30OCT02

   A - Tornillo

   El rotor es un conjunto equilibrado. Los elementos y dedos deben sustituirse en grupos de tres para guardar el equilibrio. Se ofrecen juegos de repuesto a través del departamento de repuestos que incluyen tornillos nuevos con pasta selladora aplicada previamente y juntas. Si se aflojan elementos o dedos, la máquina puede resultar dañada.

   Si es necesario retirar los dedos o elementos por cualquier motivo que no sea para sustituirlos, marque la posición de los mismos y del rotor antes de retirarlos. Instálelos siempre en su posición original para mantener el equilibrio del conjunto. Siempre usar tornillos nuevos.

   Asegurarse de limpiar el material de retrilla y el sinfín transversal delantero si la sustitución de los dedos se debe a que están dañados. Si no se hace esto antes del arranque, los dedos rotos podrían circular por el sistema y volver a causar daños.

   Retire las rejillas separadoras o las secciones del cóncavo según se requiera para tener acceso al rotor. (Ver Secciones del cóncavo: Separación e instalación en esta sección.)

---




2. Revisar el desgaste de los elementos de trilla y los dedos del separador utilizando el manómetro de holgura KXE10110.

3. Retirar los tornillos (A) y el elemento trillador o el dedo.

4.

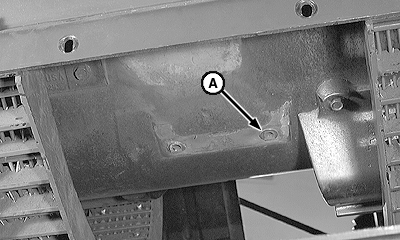

   H54006-UN-18FEB99

   A - Inserto roscado

   Inspeccione los insertos roscados RIVNUT® (A). Reemplazarla si está dañada.

---




5. Si es necesario sustituir un elemento o dedo, sustituir todo el grupo. Por ejemplo: Si es necesario sustituir el elemento número 2, sustituya los elementos 1 y 3 también.

6. Usar el diagrama de Ubicación de elementos trilladores y dedos del separador para identificar los elementos y dedos.

7. Apretar los tornillos al valor especificado.

   Ítem	Medición	Especificación
   Tornillos del elemento de trilla y dedos del separador	Par de apriete	90 Nm (66 lb-ft)
