Interruptores ProDrive Modo 1 y 2 (máquinas ProDrive) (si existe)

NOTA:

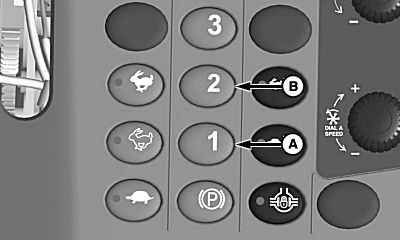

H94730-UN-27JAN10

A - Interruptor ProDrive Modo 1

B - Interruptor ProDrive Modo 2

La velocidad máxima de avance es de 10 km/h (6.2 mph) y no cambia en ningún modo.

Los interruptores ProDrive modos 1 ó 2 pueden ser seleccionados mientras la máquina esté en movimiento.

Los interruptores ProDrive Modos 1 (A) y 2 (B) se utilizan para controlar la velocidad de avance de la transmisión electrónicamente. Los interruptores se utilizan para ajustar una velocidad de transporte o de cosecha confortable. Al ajustar la velocidad de avance y al mover la palanca multifunción totalmente hacia delante, la máquina no funcionará más rápido que el punto de ajuste para el modo seleccionado.

1. Presione el interruptor ProDrive modo 1 ó 2. Las luces testigo de la pantalla del poste derecho indican el modo que está actualmente seleccionado.

2. Tocar el símbolo más (+) o menos (-) o girar el cuadrante de selección hasta alcanzar los ajustes deseados de velocidad de la máquina.

3.
   H101553-UN-16MAY11


   H101554-UN-16MAY11


   H101555-UN-16MAY11

   A - Rango bajo de la velocidad de avance máxima

   B - Velocidad actual del punto de ajuste

   C - Rango alto de la velocidad de avance máxima

   D - Velocidad actual del punto de ajuste

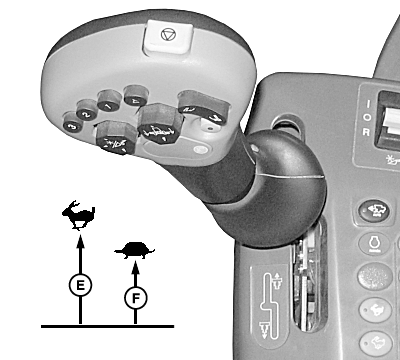

   E - Grupo de aceleración más alto

   F - Grupo de aceleración más bajo

   La pantalla del CommandCenter le indicado al operador las configuraciones de ajuste para:

   NOTA: La velocidad máxima del modo 1 no se puede ajustar en un valor más alto que la velocidad máxima actual fijada en el modo 2.

   La máquina posee un grupo de marchas de 0 a 7,2 km/h (0-4.5 mph) o de 0 a 15,6 km/h (0-9.7 mph) como se muestra y no podrá ir más rápido que la velocidad del punto de ajuste.

   El cambio de velocidad se produce entre el modo 1 y el modo 2. (Ejemplo: El modo 1 ajustado a 8 km/h (5 mph) con la palanca multifunción en grupo medio (4 km/h, 2.5 mph). El modo 2 ajustado a 20 km/h (12.4 mph) con la palanca multifunción en grupo medio (10 km/h, 6.2 mph). La velocidad de avance actual aumenta entre los modos).

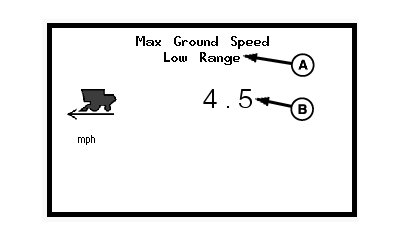

   Rango bajo de la velocidad de avance máxima (Modo 1):

   • El rango bajo de la velocidad de avance máxima (A) se muestra cuando se selecciona el interruptor ProDrive modo 1.
     • La pantalla indica la velocidad actual del punto de ajuste (B).
     • Al girar el cuadrante de selección, la máquina lentamente aumenta o disminuye la velocidad de avance sin importar en qué lugar está la palanca multifunción.

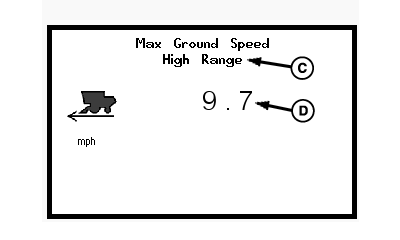

   Rango alto de la velocidad de avance máxima (Modo 2):

   • El rango alto de la velocidad de avance máxima (C) muestra cuando se selecciona el interruptor ProDrive en modo 2.
     • La pantalla indica la velocidad actual del punto de ajuste (D).
     • Al girar el cuadrante de selección, la máquina lentamente aumenta o disminuye la velocidad de avance sin importar en qué lugar está la palanca multifunción.



   NOTA: Puntos de ajuste máximo mayores significan movimientos de la máquina más agresivos. Siempre es mejor usar un grupo bajo con un punto de ajuste máximo bajo cuando se realicen movimientos de precisión (gancho de cabezal).

   • Ejemplo 1: Conexión de la plataforma de corte a la máquina y corte de cosecha deseado. Modo 1 ajustado a 1,6 km/h (1 mph). Modo 2 ajustado a 11,3 km/h (7 mph).
   • Ejemplo 2: Aproximación a vías fluviales y corte de cosecha deseado. Modo 1 ajustado a 4,8 km/h (3 mph). Modo 2 ajustado a 11,3 km/h (7 mph).



---
