Caja de fusibles (S660 y S670)

NOTA:

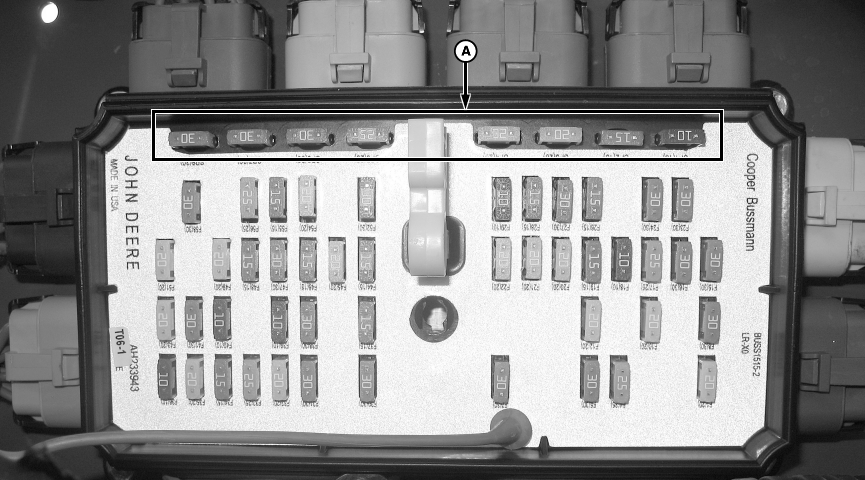

H96642-UN-27MAY10

• A— Fusibles de repuesto
• F1 (circuito 0332) — Módulo de alimentación derecho 1 (RPM1), alimentación 3
• F2 — F3 Libre
• F4 (circuito 0372) — Unidad de control derecha 1 (RCU1), alimentación 2
• F5 (circuito 0912) — Alimentación del higrómetro (HMM) (si existe)
• F6 — Libre
• F7 (circuito 0342) — Unidad de control derecha 1 (RCU1), alimentación 1
• F8 (circuito 0312) — Módulo de alimentación derecho 1 (RPM1), alimentación 1
• F9 — Libre
• F10 (circuito 0322) — Módulo de alimentación derecho 1 (RPM1), alimentación 2
• F11 — Libre
• F12 (circuito 0352) — Módulo de alimentación derecho 1 (RPM1), alimentación 4
• F13 — F15 Libre
• F16 (circuito 0242) — Unidad de control izquierda (LC2), alimentación 2
• F17 (circuito 0172) — Módulo de alimentación izquierdo 1 (LPM1), alimentación 5
• F18 (circuito 0422) — Módulo de control del vehículo (VCM), alimentación (si existe)
• F19 (circuito 0362) — Módulo de alimentación derecho 1 (RPM1), alimentación 5
• F20 (circuito 5022) — Unidad de control electrónico del motor (ECU), alimentación 2 (Tier 4 Interino/Fase III B)
• F21 (circuito 5402) — Unidad de control electrónico del motor (ECU), alimentación (No Tier 4 Interino/Fase III B)
• F22 (circuito 5012) — Unidad de control electrónico del motor (ECU), alimentación 1 (Tier 4 Interino/Fase III B)
• F23 (circuito 0572A) — Alimentación de la salida auxiliar de cabina
• F24 (circuito 0252) — Unidad de control izquierda (LC2), alimentación 1
• F25 — Libre
• F26 (circuito 5042) — Bomba de alimentación de combustible
• F27 (circuito 8002) — Unidad de control de la cabina (CCU)
• F28 (circuito 5062) — Bomba de dosificación
• F29 (circuito 4972) — Unidad de control electrónico del sistema de dirección (SSU), alimentación (si existe)
• F30 (circuito 0152) — Unidad de control izquierda (LC1), alimentación 2
• F31 (circuito 0162) — Unidad de control izquierda (LC1), alimentación 1
• F32 (circuito 8082) — Alimentación del ventilador de recirculación
• F33 (circuito 8062) — Módulo de alimentación de cabina (CPMA), alimentación 5
• F34 (circuito 8132) — Módulo de alimentación de cabina (CPMA), alimentación 4
• F35 (circuito 8142) — Módulo de alimentación de cabina (CPMA), alimentación 5
• F36 (circuito 8192) — Regulación automática de temperatura (ATC), alimentación
• F37 (circuito 8172) — Compresor del asiento
• F38 (circuito 8992) — Misceláneos, alimentación 3 de la cabina: Limpiaparabrisas y regleta de conexiones múltiples
• F39 (circuito 0132) — Módulo de alimentación izquierdo 1 (LPM1), alimentación 3
• F40 (circuito 0002) — Enlace inalámbrico de la máquina (MWG), satélite, radio, unidad de pantalla principal (PDU)
• F41 (circuito 0112) — Módulo de alimentación izquierdo 1 (LPM1), alimentación 1
• F42 — Libre
• F43 (circuito 8182) — Alimentación del ventilador de recirculación
• F44 (circuito 8242) — Tomas eléctricas auxiliares 1 y 2
• F45 (circuito 8092) — Alimentación de cabina 2, alimentación de accesorios: Llave de contacto, termoarranque, radio, altavoz de graves
• F46 (circuito 8152) — Alimentación de la cabina 2, misceláneos: Monitor GreenStar, impresora, compensación de terreno integrada (iTC), unidad de pantalla principal (PDU)
• F47 (circuito 0142) — Módulo de alimentación izquierdo 1 (LPM1), alimentación 4
• F48 (circuito 8122) — Módulo de alimentación de cabina (CPMA), alimentación 3
• F49 (circuito 8042) — Módulo de alimentación de cabina (CPMA), alimentación 3
• F50 — Libre
• F51 (circuito 0122) — Módulo de alimentación izquierdo 1 (LPM1), alimentación 2
• F52 (circuito 8022) — Módulo de alimentación de cabina (CPMA), alimentación 1
• F53 — Libre
• F54 (circuito 8072) — Alimentación de la cabina 1, misceláneos: Cámaras, palanca de la columna de dirección (SCL), módulo de interruptores de la cabina (CSM), unidad de pantalla secundaria (SDU) reposabrazos, altavoz de graves
• F55 (circuito 8162) — Luz de cabina y retrovisor eléctrico
• F56 (circuito 8032) — Módulo de alimentación de cabina (CPMA), alimentación 2
• F57 — Libre
• F58 (circuito 8052) — Módulo de alimentación de cabina (CPMA), alimentación 4

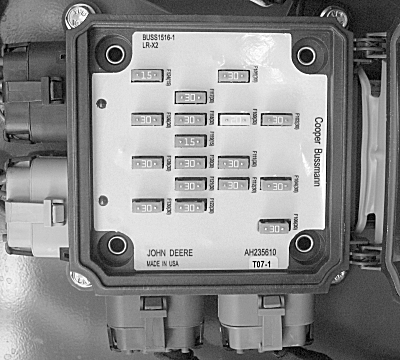

H96643-UN-27MAY10

• F100 — F101 Libre
• F102 (circuito 8102) — Módulo de alimentación de cabina 2 (CPMB2), alimentación 1
• F103 — F105 Libre
• F106 (circuito 8112) — Módulo de alimentación de cabina 2 (CPMB2), alimentación 2
• F107 — Libre
• F108 (circuito 0262) — Módulo de alimentación izquierdo 2A (LPM2A), alimentación 4
• F109 (circuito 0212) — Módulo de alimentación izquierdo 2A (LPM2A), alimentación 1
• F110 — F116 Libre
• F117 (circuito 0232) — Módulo de alimentación izquierdo 2A (LPM2A), alimentación 3
• F118 (circuito 0222) — Módulo de alimentación izquierdo 2A (LPM2A), alimentación 2
• F119 (circuito 0642) — Unidad de control derecha 2 (RCU2), alimentación 1
• F120 (circuito 0712) — Módulo de alimentación izquierdo 2B (LPM2B), alimentación 1
• F121 (circuito 0732) — Módulo de alimentación izquierdo 2B (LPM2B), alimentación 3
• F122 (circuito 0722) — Módulo de alimentación izquierdo 2B (LPM2B), alimentación 2
• F123 — Libre
• F124 (circuito 0652) — Unidad de control derecha 2 (RCU2), alimentación 2
• F125 — Libre
• F126 (circuito 0272) — Módulo de alimentación izquierdo 2A (LPM2A), alimentación 5
• F127 — Libre
• F128 (circuito 0762) — Módulo de alimentación izquierdo 2B (LPM2B), alimentación 4
• F129 — Libre
• F130 (circuito 0772) — Módulo de alimentación izquierdo 2B (LPM2B), alimentación 5
