Correa de transmisión del ventilador de velocidad variable—Sustitución (Tier 4 Interino/Fase III B) (S660 y S670)
ATENCIÓN:

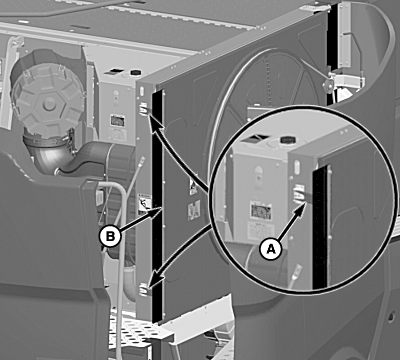

H95348-UN-15FEB10
A - Cerrojos
B - Puerta de la rejilla giratoria
APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.Tirar de los cerrojos (A) y abrir la puerta de la rejilla giratoria (B).

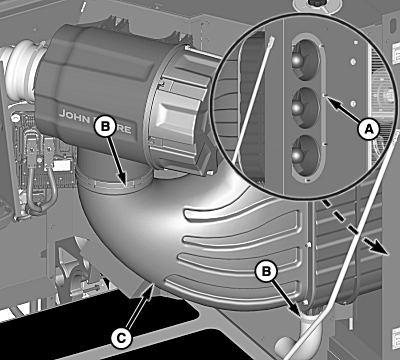

H95647-UN-10MAR10
A - Tuercas (se usan 7)
B - Abrazaderas
C - Conducto de aire
Retirar las tuercas (A) y soltar las abrazaderas de manguera (B).Apartar el conducto de aire (C).

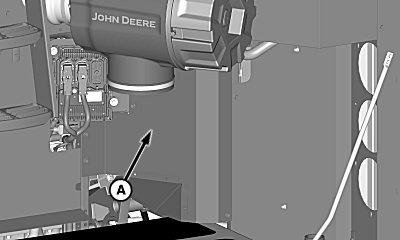

H95648-UN-10MAR10
A - Protección
Retirar la protección (A).

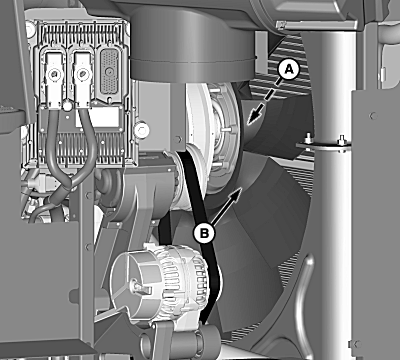

H95649-UN-10MAR10
A - Tornillos (se usan 6)
B - Conjunto del ventilador
Quitar los tornillos (A) del conjunto del ventilador (B).Dejar el conjunto del ventilador a un lado.

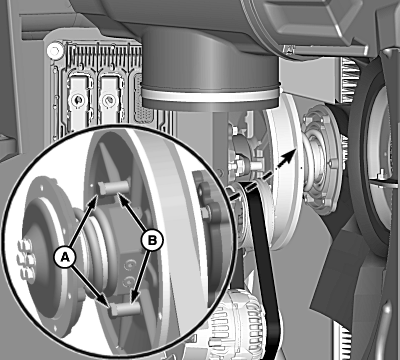

H95650-UN-10MAR10
A - Tornillos
B - Distanciadores
Quitar los tornillos (A) y los distanciadores (B).Instalar los tornillos extraídos anteriormente hasta que el muelle se comprima por completo.
H102385-UN-22JUN11
A - Pasador de bloqueo
B - Pasamanos
C - Cubierta de acceso del separador
Tirar del pasador de bloqueo (A) y girar el pasamanos (B) hacia arriba hasta que quede bloqueado en su posición para abrir la cubierta (C) de acceso del separador.

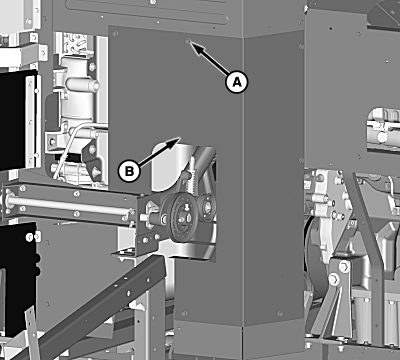

H95651-UN-10MAR10
A - Tornillos (se usan 7)
B - Protección
Retirar los tornillos (A) y la protección (B).

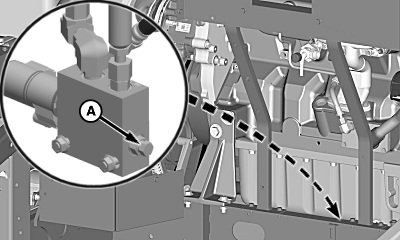

H95652-UN-10MAR10
A - Tornillo de purga
Localizar la válvula en la parte delantera del raíl de soporte y aflojar el tornillo de purga de aire (A) para liberar presión de las poleas.

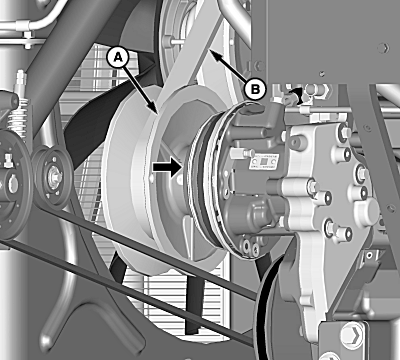

H95653-UN-31MAR10
A - Polea
B - Correa de velocidad variable
Con el tornillo de purga de aire aflojado, tirar de la polea (A) hacia el motor hasta que se abra por completo.Retirar la correa de velocidad variable (B).
NOTA: La correa se DEBE instalar sobre la polea transmisora primero y, después, sobre la polea impulsada.
Instalar la correa de velocidad variable de repuesto.
IMPORTANTE:
H95650-UN-10MAR10
A - Tornillos
B - Distanciadores
El muelle no DEBE estar comprimido para que el ventilador de velocidad variable pueda ajustar la velocidad.Con la correa de velocidad variable instalada, quitar los tornillos (A) para descomprimir el muelle e instalar los distanciadores (B) extraídos anteriormente como se indicado.

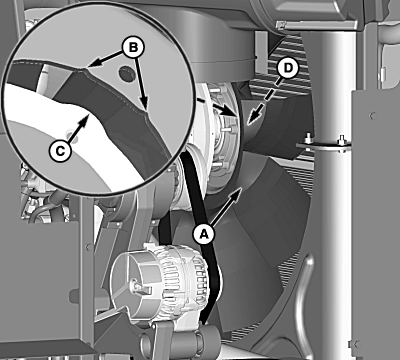

H95654-UN-10MAR10
A - Conjunto del ventilador
B - Marcas guía
C - Reborde
D - Tornillos (se usan 6)
Instalar el conjunto del ventilador (A) de forma que las marcas guía (B) se sitúen en ambos lados del reborde (C).Instalar los tornillos extraídos anteriormente (D). Apretar los tornillos al valor especificado.
| Ítem | Medición | Especificación |
| Tornillos | Par de apriete | 40 Nm (30 lb-ft) |
H95652-UN-10MAR10
A - Tornillo de purga de aire y tuerca
Localizar la válvula en la parte delantera del raíl de soporte y apretar el tornillo de purga de aire y la tuerca (A) a los valores especificados.
| Ítem | Medición | Especificación |
| Tornillo de purga de aire y tuerca | Par de apriete | 23 Nm (17 lb-ft) |
Instalar la protección retirada previamente (parte frontal).
Cerrar la cubierta de acceso al separador y bajar el pasamanos.
Montar la protección retirada anteriormente (parte trasera) y el conducto de aire.
Cerrar con cerrojo la puerta de la rejilla giratoria.
|
OUO6075,0000FFD-63-20120213 |
