Interruptores de control de altura HillMaster

H94961-UN-27JAN10

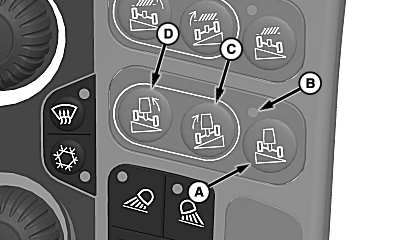

A - Interruptor de control de nivelación automática

B - Luz testigo

C - Interruptor derecho de inclinación manual

D - Interruptor izquierdo de inclinación manual

Nivelación automática

El interruptor de control de nivelación automática (A) permite el ajuste automático del separador conforme avanza la cosechadora sobre terreno ondulado.

Requisitos del sistema:

• El motor está en funcionamiento.
• Interruptor de seguridad en carretera en posición de campo.

1. Pulsar el interruptor de control de nivelación automática una vez para activar el sistema de nivelación automática.

2. La luz testigo (B) se ENCENDERÁ para indicar que el ajuste se encuentra en modo automático.

3. La pantalla muestra mediante un gráfico la posición del bastidor del chasis de la máquina.

Un péndulo registra la inclinación de la máquina mientras ésta transita por el campo.

NOTA: Estos interruptores de inclinación manual se pueden utilizar para anular funciones automáticas cuando el sistema de control de nivelación automática se encuentra activado (por ej. la máquina puede inclinarse a la izquierda o derecha de forma manual).

Nivelación manual

Los interruptores de inclinación manual permiten que el chasis de la máquina se incline a la izquierda o a la derecha manualmente conforme avanza la cosechadora sobre terreno ondulado.

Requisitos del sistema:

• El motor está en funcionamiento.
• Interruptor de seguridad en carretera en posición de campo.

NOTA: Máquinas con transmisión de cambio por pulsador: Pulsar el interruptor derecho de inclinación manual (C) o el interruptor izquierdo de inclinación manual (D) para activar el modo HillMaster. Pulsar el interruptor del freno de estacionamiento para desactivar el freno de estacionamiento.

Mantener pulsado el interruptor derecho de inclinación manual (C) para inclinar el chasis de la máquina a la derecha.

Mantener pulsado el interruptor izquierdo de inclinación manual (D) para inclinar el chasis de la máquina a la izquierda.

NOTA: Al soltar el interruptor de inclinación manual deseado, se restaura el modo automático y se nivela el chasis de la maquina de forma automática.

La pantalla muestra mediante un gráfico la posición del bastidor del chasis de la máquina.

Un péndulo registra la inclinación de la máquina mientras ésta transita por el campo.

NOTA: Estos interruptores de inclinación manual se pueden utilizar para anular funciones automáticas cuando el sistema de control de nivelación automática se encuentra activado (por ej. la máquina puede inclinarse a la izquierda o derecha de forma manual).

Posición de transporte por carretera:

ATENCIÓN: Evite perder el control durante el transporte en carretera ya que puede ocasionar lesiones graves o la muerte. No transportar nunca la cosechadora por vías públicas con el sistema de nivelación HILLMASTER en modo automático. Nunca intente inclinar la cosechadora manualmente mientras se la transporte por vías públicas.

Las siguientes acciones bloquean el sistema de nivelación HillMaster y garantizan que el sistema de nivelación no se conmute durante el transporte por carretera.

Requisitos del sistema:

• El motor está en funcionamiento.
• Interruptor de seguridad en carretera en posición de campo.

1. Baje la máquina al nivel del suelo.

2. Pulsar el interruptor de control de nivelación automática durante cinco segundos o hasta que la luz testigo (B) parpadee.

3. Mantener pulsado el interruptor derecho de inclinación manual (C) para inclinar el chasis de la máquina a la derecha.

4. Mantener pulsado el interruptor izquierdo de inclinación manual (D) para inclinar el chasis de la máquina a la izquierda.

La máquina se encuentra ahora en posición de punto muerto y puede conducirse en vías públicas.
