Limpieza del filtro de escape con la máquina estacionada (Tier 4 Interino/Fase III B)
H94480-UN-31MAR10
Icono de información del motor

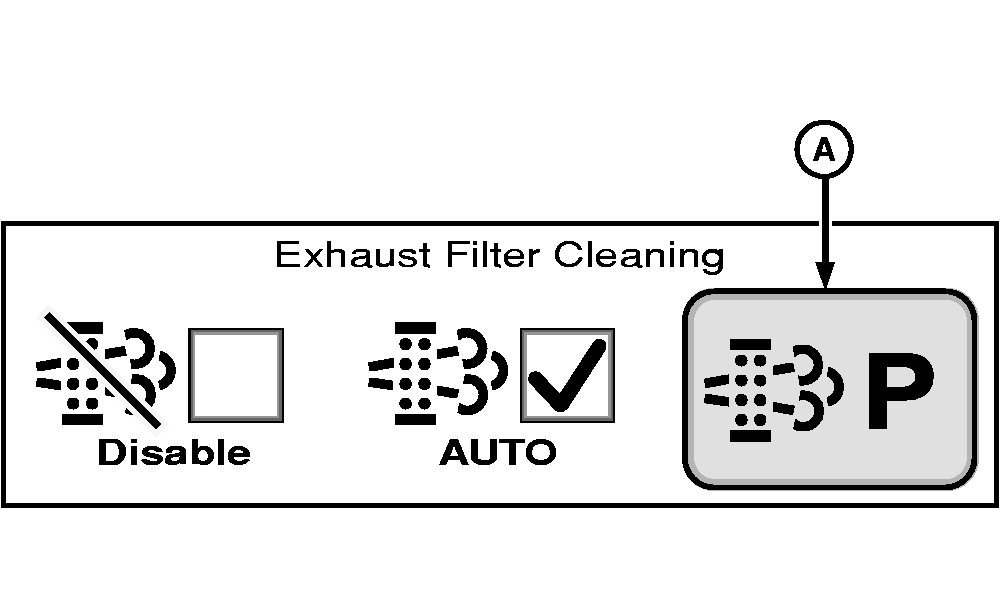

H94792-UN-20OCT09

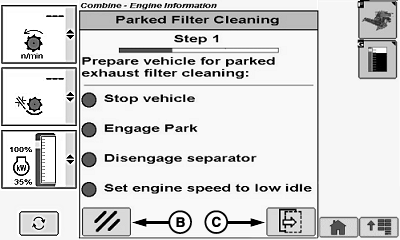

H95974-UN-05OCT10
A - Icono de la limpieza del filtro de escape con la máquina estacionada
B - Icono de cancelar (cancel)
C - Icono de página siguiente
Limpieza del filtro de escape con la máquina estacionada es un proceso automatizado que permite al sistema limpiar el filtro de escape cuando es necesario. Durante este proceso, el sistema controla el régimen del motor y la máquina debe permanecer estacionada para completar el procedimiento. El tiempo necesario para efectuar la limpieza del filtro de escape con la máquina estacionada depende del nivel de obstrucción del filtro de escape, de la temperatura ambiente y de la temperatura actual de los gases de escape. La pantalla informará sobre el tiempo restante calculado.Seguir las instrucciones mostradas en la pantalla para completar el proceso de limpieza del filtro de escape con la máquina estacionada.
NOTA: La limpieza del filtro de escape con la máquina estacionada podría durar más de 40 minutos.
Antes de iniciar el proceso de limpieza del filtro de escape con la máquina estacionada:
- Colocar la máquina en el exterior
- Accionar el freno de estacionamiento
- APAGAR los interruptores de la plataforma de corte y del separador
- Ajustar el régimen del motor a ralentí
Tocar o pulsar el interruptor de confirmación cuando el icono de información del motor esté resaltado.
Tocar o pulsar el interruptor de confirmación cuando el icono de la limpieza del filtro de escape con la máquina estacionada (A) esté resaltado.
Tocar o pulsar el interruptor de confirmación cuando esté resaltado el icono deseado:
- Icono de cancelar (B): permite al operador cancelar el procedimiento.
- Icono de página siguiente (C): permite al operador iniciar el procedimiento.
Seguir las instrucciones mostradas en el resto de pantallas.
IMPORTANTE: La máquina controlará el régimen del motor durante la limpieza del filtro.

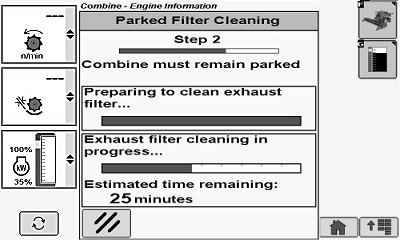

H95975-UN-05OCT10
Figura A

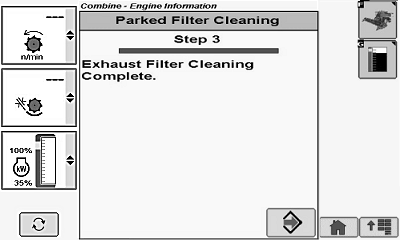

H95976-UN-05OCT10
Figura B
Una vez se haya iniciado el proceso, se muestra una pantalla de estado.Existen dos pasos en el proceso de limpieza estacionaria del filtro (figura A): preparación y limpieza. Durante el paso de preparación, el sistema del filtro de escape controla el régimen del motor para aumentar la temperatura de escape. Durante el paso de limpieza, se eliminan las partículas de diésel o el hollín del sistema del filtro de escape.
El sistema informa (figura B) al operador una vez finalizada la limpieza estacionaria del filtro. Si la máquina no se pone en funcionamiento de inmediato después de realizar el procedimiento, dejar que el motor recupere la temperatura de funcionamiento normal antes de detenerlo.
NOTA: El proceso de limpieza estacionaria se puede cancelar en cualquier momento pisando el acelerador, conectando la transmisión o deteniendo el motor.
El sistema vuelve al modo AUTO una vez ha finalizando la limpieza del filtro de escape con la máquina estacionada. Verificar siempre que está seleccionado el modo AUTO, excepto en condiciones en las que puede que no sea seguro. Véase “Cuándo inhabilitar el sistema de limpieza del filtro de escape” en esta sección.
|
OUO6075,00010E6-63-20120321 |
