Correa del picador—reemplazo
ATENCIÓN:

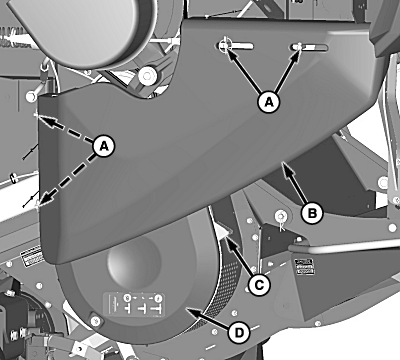

H105442-UN-18MAY12
A - Pasadores de cierre rápido
B - Protección
C - Retención
D - Protección
APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.NOTA: El picador se debería mover a la posición central para facilitar la instalación de la correa.
Quitar los pasadores de cierre rápido (A) y la protección (B).
Liberar el cerrojo (C) y girar la protección (D) para abrir.
NOTA:

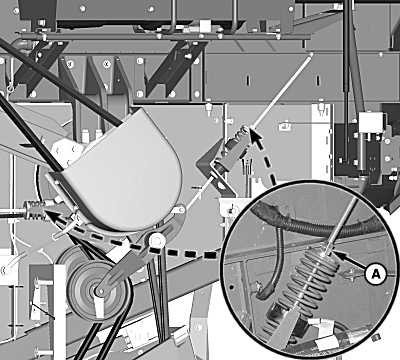

H98153-UN-21SEP10
A - Tuercas
Marcar la ubicación de las tuercas del tensor antes de aflojarlas para facilitar el proceso de volver a montar.Afloje las tuercas (A) para aliviar la tensión de la correa.

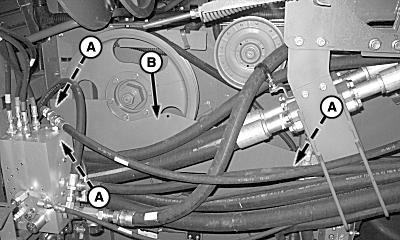

H96952-UN-17JUN10
A - Tornillos
B - Protección
Retirar los tornillos (A) y la protección (B).
H96953-UN-17JUN10
A - Tuercas
B - Correa del batidor de descarga
Aflojar las tuercas (A) para liberar tensión de la correa del batidor de descarga (B).Correa del picador interior:
NOTA:

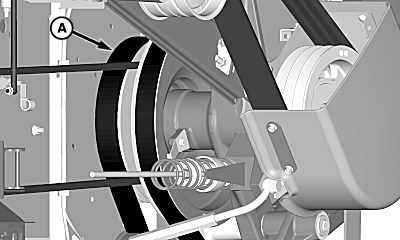

H98160-UN-21SEP10
H98161-UN-21SEP10
A - Correa de transmisión interna del picador
B - Correa de transmisión del picador exterior
Girar la correa de modo que encaje entre la polea y el panel lateral.Retirar la correa de transmisión del picador interior (A) de las poleas superiores.
Retirar la correa de transmisión del picador exterior (B) de las poleas inferiores.
Retirar la correa de transmisión del picador interior de las poleas inferiores.
Instalar la correa de repuesto invirtiendo el orden de los pasos de retiro.
Correa del picador exterior:
NOTA:

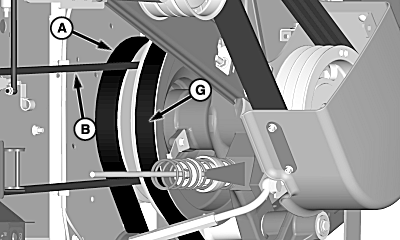

H98158-UN-21SEP10

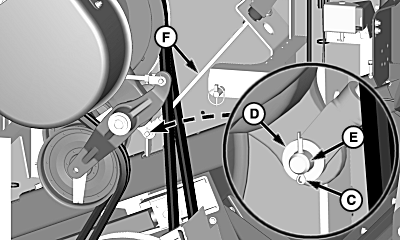

H98159-UN-21SEP10

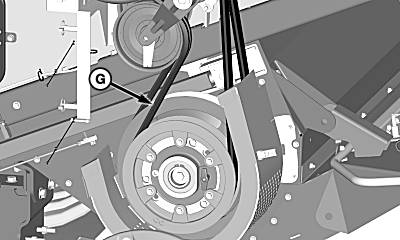

H98163-UN-21SEP10
A - Correa de transmisión interna del picador
B - Correa del batidor de descarga
C - Pasador hendido
D - Arandela
E - Pasador
F - Vástago tensor
G - Correa de transmisión del picador exterior
Girar las correas de modo que encajen entre la polea y el panel lateral.Retirar la correa de transmisión del picador interior (A) y la correa del batidor de descarga (B) de las poleas superiores.
Retirar y guardar el pasador de aletas (C), la arandela (D) y el pasador (E) del vástago tensor.
Retirar la correa de transmisión del picador exterior (G) de las poleas superiores e inferiores.
Instalar la correa de repuesto invirtiendo el orden de los pasos de retiro.

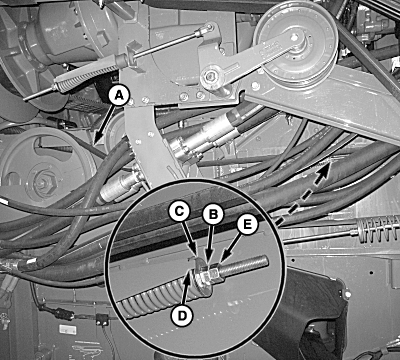

H96957-UN-18JUN10
A - Correa del batidor de descarga
B - Tuerca
C - Arandela
D - Indicador
E - Tuerca
Instalar la correa (A) del batidor de descarga en la polea.Apretar la tuerca (B) hasta que la arandela (C) quede ubicada entre el extremo del indicador (D) y la parte inferior del escalón. Apriete la contratuerca (E).
H96952-UN-17JUN10
A - Tornillos
B - Protección
Instalar la protección (B) y fijarla mediante tornillos (A).

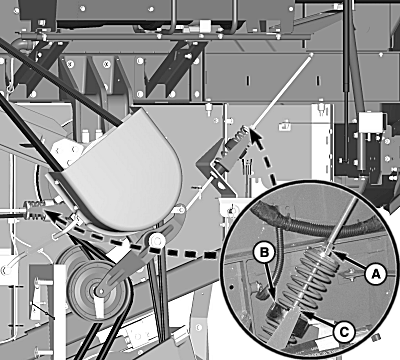

H98320-UN-28SEP10
A - Tuercas
B - Guía de muelle
C - Indicador
Descender el picador hasta la posición central.Apretar las tuercas (A) hasta que la guía de muelle (B) llegue al final del indicador (C), tal y como se muestra.

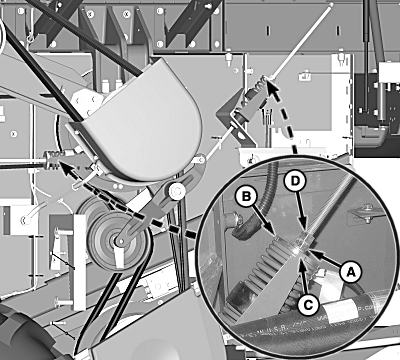

H98322-UN-28SEP10
A - Tuerca
B - Arandela
C - Indicador
D - Contratuerca
Bajar el picador por completo para tensar correctamente la correa.Apretar la tuerca (A) hasta que la arandela (B) quede ubicada entre el extremo del indicador (C) y la parte inferior del escalón. Apretar la contratuerca (D).
Instalar la protección y fijarla con pasadores de cierre rápido.
|
OUO6075,0001140-63-20120518 |
