Avviamento del motore con una batteria ausiliaria o caricabatteria

RXA0086722-UN-10FEB06

ZX208947-UN-02JAN14

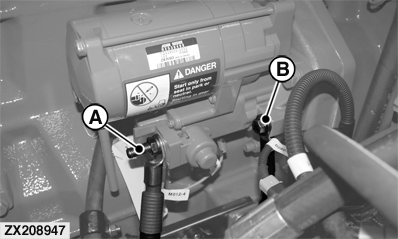

A - Terminale positivo

B - Massa

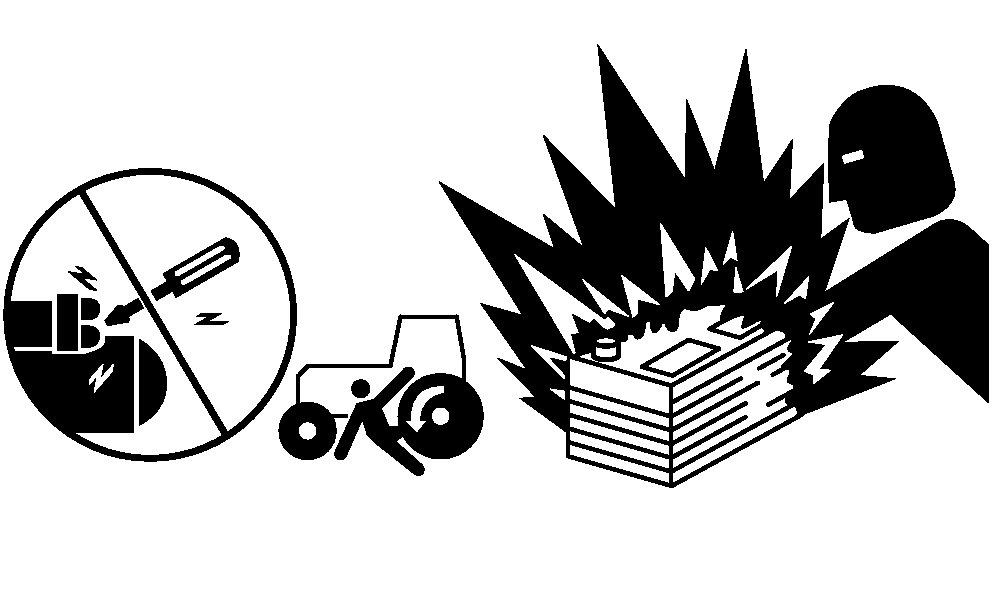

ATTENZIONE: Il gas liberato dalle batterie è esplosivo. Tenere lontano dalle batterie scintille e fiamme. Eseguire l'ultimo collegamento e il primo scollegamento in un punto lontano dalle batterie ausiliarie.

IMPORTANTE: Prima di eseguire i collegamenti, accertarsi che la polarità sia corretta. L'inversione di polarità danneggia l'impianto elettrico o può causare l'esplosione della batteria.

Se vengono utilizzate due o più batterie ausiliarie, è necessario collegarle in parallelo accertandosi che le batterie ausiliare producano una carica a 12 V.

Evitare infortuni o incidenti mortali dovuti a spostamenti incontrollati della macchina.

Non avviare il motore cortocircuitando i terminali del motorino di avviamento. Se il circuito normale viene bypassato, la macchina si avvia con la marcia inserita.

MAI avviare il motore mentre si è ancora a terra. Avviare il motore solo dal posto di guida, con la trasmissione in folle o su Parcheggio.

Batteria ausiliaria

1. Collegare il cavo rosso al terminale positivo remoto (A) del motorino di avviamento e al terminale positivo della batteria ausiliaria.

2. Collegare il cavo nero al terminale negativo della batteria ausiliaria. Collegare l'altra estremità a massa (B) sul telaio della macchina.

3. Per scollegare la batteria, rimuovere prima il cavo di massa.

Caricabatteria

1. IMPORTANTE: Impostare il caricabatteria a 12 V nominali e non più di 16 V massimi.

   Con il caricabatterie DISATTIVATO, collegare il cavo positivo del caricabatterie al terminale remoto positivo della batteria. Collegare il filo negativo del caricabatterie alla massa sul telaio della macchina, lontano dalle batterie.

2. ACCENDERE il caricabatteria e ricaricare la batteria seguendo le istruzioni del produttore del caricabatteria.

3. SPEGNERE il caricabatterie. Rimuovere prima il filo negativo del caricabatteria, poi quello positivo.
