Controlli prima dell'avviamento

ZX208937-UN-06OCT14

A - Astina di livello

- Livello olio motore

Controllare il livello dell'olio motore. Non fare funzionare il motore quando il livello dell'olio è al di sotto del riferimento di livello minimo posto sull'asta di livello.

NOTA: Controllare il livello dell'olio con l'astina avvitata completamente nel relativo alloggiamento.

Togliere l’astina (A) e controllare il livello dell’olio. Il livello dell'olio deve essere compreso tra la scritta ”ADD” (rabboccare) e la parte superiore dell'area zigrinata dell'astina di livello. Se necessario, aggiungere olio come specificato nella sezione Lubrificazione e manutenzione.

Non azionare il motore se il livello dell'olio si trova sotto al segno RABBOCCO sull'astina di livello.

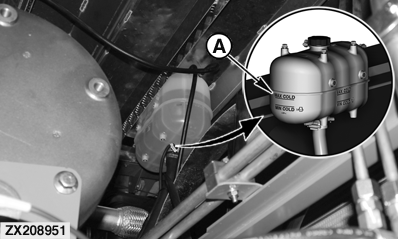

ZX208951-UN-02JAN14

A - Linea di livello massimo, a motore freddo

IMPORTANTE: Il vaso di espansione è dotato di un tappo speciale. Se il tappo manca o risulta danneggiato, deve essere sostituito con uno appropriato.

Fare raffreddare il motore. Il liquido di raffreddamento nel vaso di espansione deve arrivare al riferimento “Max Cold” (massimo a freddo) (A).

NOTA: Il livello del liquido di raffreddamento deve trovarsi tra i riferimenti “Max Cold” (massimo a freddo) e “Min Cold” (minimo a freddo). Aggiungere liquido di raffreddamento, se il livello è inferiore al riferimento “Min Cold” (minimo a freddo).

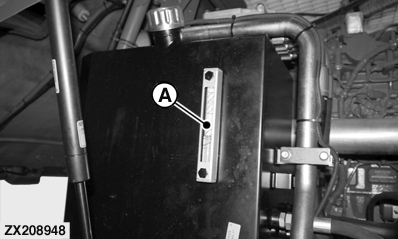

ZX208948-UN-02JAN14

A - Spia trasparente

Retrarre tutti i cilindri idraulici ed abbassare a terra la testata.

Il livello dell'olio deve essere visibile dalla finestrella trasparente (A).

IMPORTANTE: Sulle macchine con l'opzione Alta portata, controllare il livello dell'olio sulla scala superiore della finestrella trasparente.

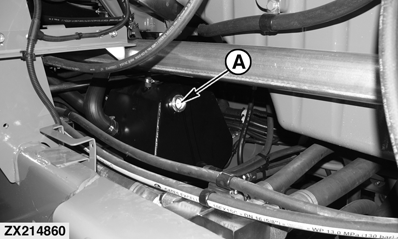

ZX214860-UN-06OCT14

Il livello dell'olio deve essere visibile dalla finestrella trasparente (A). Se necessario, aggiungere olio come specificato nella sezione Lubrificazione e manutenzione.

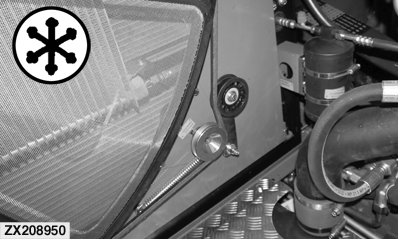

ZX208950-UN-02JAN14

Prima di avviare il motore assicurarsi che lo schermo girevole sia libero di girare (cioè che non sia bloccato dal ghiaccio o dalla neve).

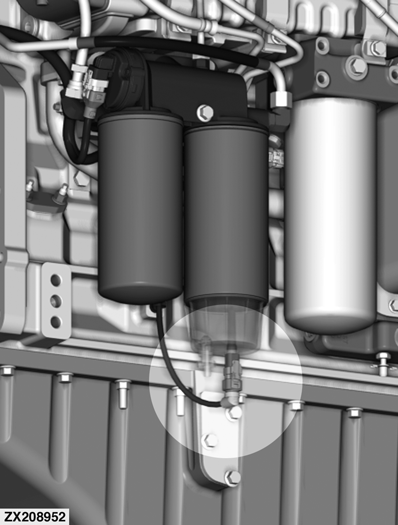

ZX208952-UN-06OCT14

Se necessario, scaricare l'acqua e i sedimenti dall'impianto di alimentazione (vedere sezione Lubrificazione e manutenzione).

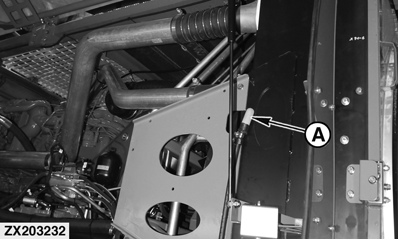

ZX203232-UN-06AUG13

Sfiatatoio—Lato destro

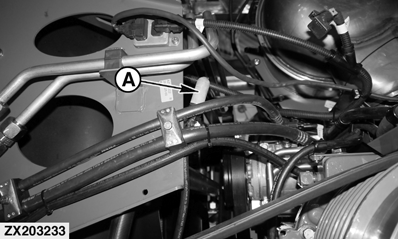

ZX203233-UN-06AUG13

Sfiatatoio—Lato sinistro

A - Sfiatatoio

Ispezionare settimanalmente gli sfiatatoi (A) del serbatoio del carburante. Se lo sfiatatoio è coperto di detriti, non consente lo sfiato del serbatoio del carburante. Rimuovere lo sfiatatoio del serbatoio del carburante dal tubo flessibile e pulirlo.

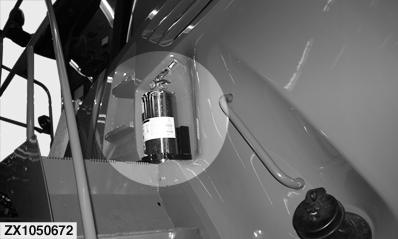

ZX1050672-UN-16DEC14

John Deere consiglia l'installazione di un estintore da 6 kg per uso generico (“ABC”) in prossimità della porta della cabina, nella posizione illustrata. Accertarsi ogni giorno che l'estintore sia nella posizione indicata.

- Verifiche varie

• Pneumatici: Controllare che i pneumatici non presentino tagli o rotture e che non siano sgonfi. Controllare almeno una volta alla settimana la pressione dei pneumatici con un manometro preciso.
• Luci.
• Freni -e freno di stazionamento.
