Rifornimento/Spurgo del serbatoio impianto di lubrificazione centralizzata

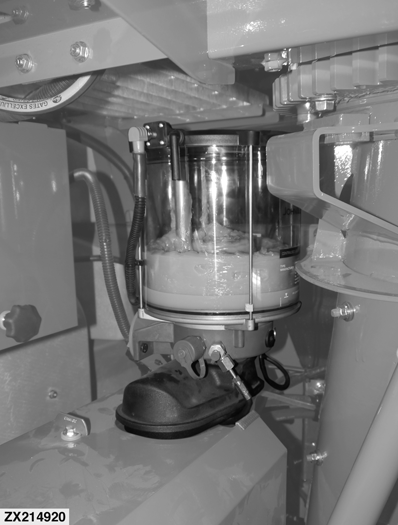

ZX214920-UN-06OCT14

• pistola ingrassatrice manuale standard;
• pistola ingrassatrice o riempitore del volume (a comando pneumatico) mediante vari raccordi;
• cartuccia standard con pressa da ricarica.

Riempire completamente il contenitore del grasso della pompa, come da livello indicato sull'esterno del contenitore stesso.

Rifornimento del serbatoio impianto di lubrificazione centralizzata:

IMPORTANTE: Quando si rifornisce l'impianto operare nella massima pulizia.

Utilizzare esclusivamente grasso Multiluber John Deere o equivalente come specificato in questa sezione.

A seconda delle impostazioni dell'impianto di lubrificazione centralizzata o dell'eventuale visualizzazione del codice diagnostico di guasto FH1 005526.1 - Guasto alla lubrificazione centralizzata (basso livello lubrificante), riempire il serbatoio secondo necessità.

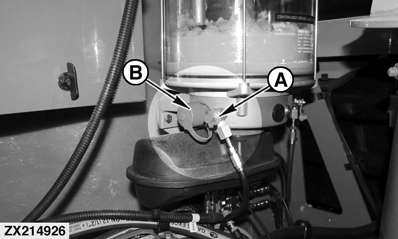

ZX214926-UN-06OCT14

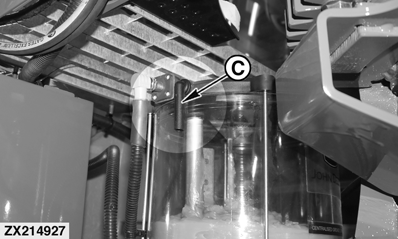

ZX214927-UN-06OCT14

A - Nipplo di riempimento

B - Presa di riempimento

C - Tubo di sfiato

1. Rimuovere il coperchio del nipplo di riempimento (A).

2. Riempire il sistema servendosi di una pistola ingrassatrice manuale o pneumatica. Non riempire il serbatoio oltre il livello di riempimento massimo.

3. Assicurarsi che il tubo di sfiato (C) all'esterno del serbatoio non sia intasato.

4. Smaltire gli stracci unti usati per la pulizia secondo quanto previsto da norme locali e nazionali.

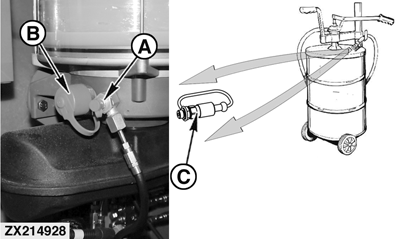

ZX214928-UN-06OCT14

ZX214929-UN-06OCT14

A - Nipplo di riempimento

B - Presa di riempimento

C - Presa di riempimento per grasso

D - Tubo di sfiato

1. Rimuovere il nipplo (A) e sostituirlo con la presa di riempimento (C) per grasso oppure collegarlo alla presa di riempimento (B).

2. Riempire il sistema usando una pressa da ricarica ad alta portata. Non riempire il serbatoio oltre il livello di riempimento massimo.

3. Assicurarsi che il tubo di sfiato (D) all'esterno del serbatoio non sia intasato.

4. Smaltire gli stracci unti usati per la pulizia secondo quanto previsto da norme locali e nazionali.

ZX214926-UN-06OCT14

ZX214927-UN-06OCT14

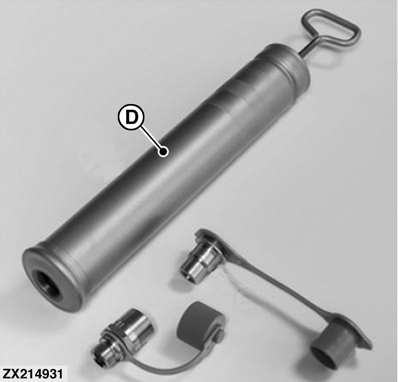

ZX214931-UN-06OCT14

A - Nipplo di riempimento

B - Presa di riempimento

C - Tubo di sfiato

D - Kit di riempimento rapido

1. Rimuovere il coperchio della presa di riempimento (B).

2. Riempire l'impianto usando un kit di riempimento rapido (D). Non riempire il serbatoio oltre il livello di riempimento massimo.

3. Assicurarsi che il tubo di sfiato (C) all'esterno del serbatoio non sia intasato.

4. Smaltire gli stracci unti usati per la pulizia secondo quanto previsto da norme locali e nazionali.

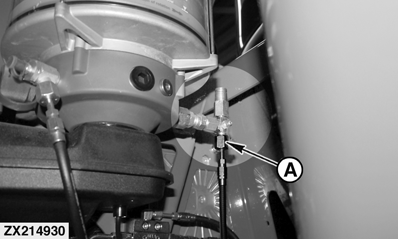

ZX214930-UN-06OCT14

A - Tubo principale

Nel caso in cui la macchina sia stata utilizzata con serbatoio del grasso vuoto o si sia sostituito l'elemento della pompa, è necessario eseguire lo spurgo dell'impianto della pompa. Procedere come descritto di seguito:

1. Scollegare il tubo principale (A) dalla pompa.

2. Avviare un ciclo di lubrificazione manuale.

3. Lasciar fuoriuscire il grasso fino al completo spurgo della pompa.

4. Arrestare il ciclo di lubrificazione.

5. Ricollegare il tubo principale (A) alla pompa.

6. Avviare un ciclo di lubrificazione supplementare.
