Capacità

ZX203206
ZX203206-UN-13JUL13

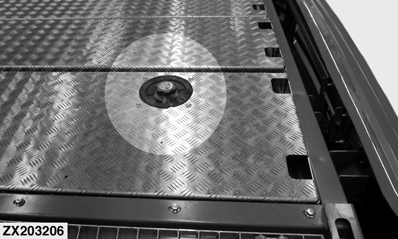

Capacità impianto di raffreddamento

ATTENZIONE: Pericolo di ustioni! Togliere il tappo di rifornimento del radiatore solo dopo che la temperatura del liquido di raffreddamento è scesa sotto il punto di ebollizione (attendere alcuni minuti). Prima di togliere il tappo, allentarlo leggermente fino al fermo per scaricare la pressione.

Utilizzare sempre la maniglia l'appiglio sul lato sinistro del tubo di lancio per aggiungere liquido di raffreddamento al serbatoio di espansione.

  • Impianto completo modelli 8100, 8200 82 l (21,7 gal.)

  • Impianto completo modelli 8400-8600: 113 l (29,9 gal.)

ZX203207
ZX203207-UN-13JUL13

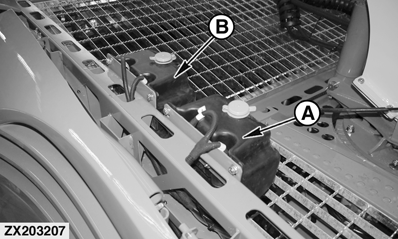

A - Serbatoio liquido lavavetro

B - Serbatoio lavavetri posteriore e laterali (opzionale)

Capacità dell'impianto lavacristallo

  • Serbatoio liquido lavavetro (A): circa 3 l (0.8 gal.)

  • Serbatoio lavavetri posteriore e laterali (B): circa 3 l (0.8 gal.)

ZX203208
ZX203208-UN-13JUL13

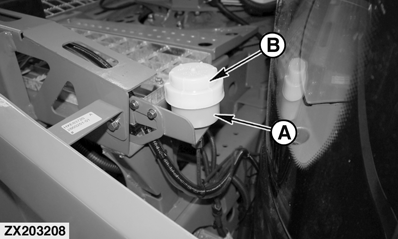

A - Serbatoio liquido freni

B - Cappuccio serbatoio

Capacità impianto frenante (solo trasmissione con cambio marce a pulsante):

IMPORTANTE: Utilizzare soltanto fluido freni conforme alla norma SAE J 1703 (DOT 3 o DOT 4).

  • Impianto completo: 1,0 l (0,26 gal.)

  • Serbatoio: 0,5 l (0,13 gal.)

ZX214880
ZX214880-UN-06OCT14

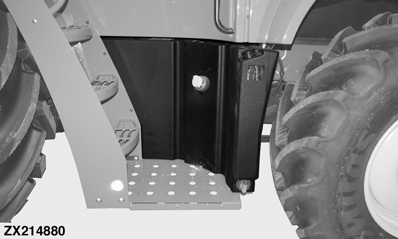

Capacità del serbatoio acqua:

  • Serbatoio: 60 l (15,8 gal.)

ZX214879
ZX214879-UN-06OCT14

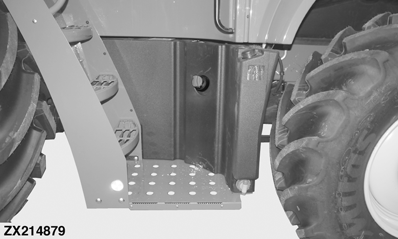

Capacità serbatoio additivo per emissioni diesel (DEF):

IMPORTANTE: Utilizzare sempre l'additivo per emissioni diesel consigliato (vedere Additivo per emissioni diesel (DEF) in questa sezione).

  • Serbatoio: 43 l (11,4 gal.)

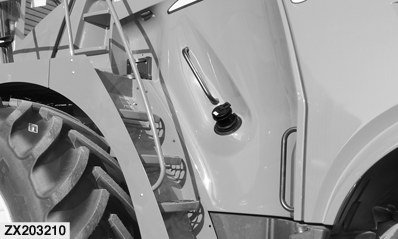

ZX203210
ZX203210-UN-25MAR14

Capacità serbatoio carburante:

IMPORTANTE: Utilizzare solo gasolio a bassissimo tenore di zolfo (vedere Gasolio in questa sezione).

  • Serbatoio: 1100 l (290 gal.)

ZX214881
ZX214881-UN-06OCT14

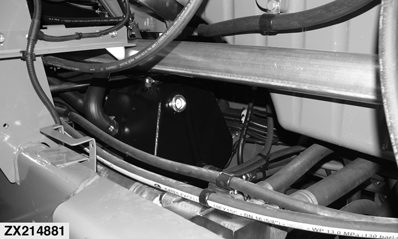

Capacità dell'impianto di lubrificazione dell'ingranaggio di distribuzione del moto:

IMPORTANTE: Utilizzare sempre l'olio idraulico consigliato (vedere Olio idraulico in questa sezione).

Oli consigliati:

  • John Deere Hy-Gard™
  • HY-GARD™ a bassa viscosità John Deere

  • Serbatoio: 33 l (8,72 gal.)

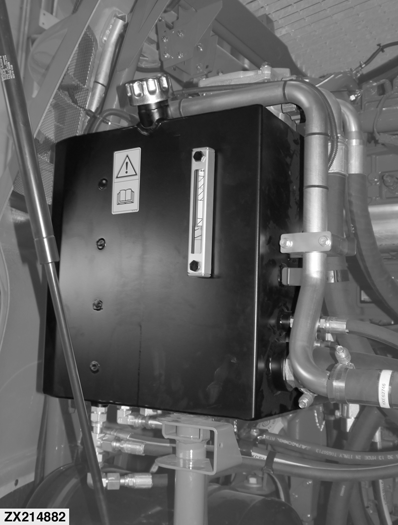

ZX214882
ZX214882-UN-06OCT14

Capacità impianto idraulico:

IMPORTANTE: Utilizzare sempre l'olio idraulico consigliato (vedere Olio idraulico in questa sezione).

Oli consigliati:

  • John Deere Hy-Gard™
  • HY-GARD™ a bassa viscosità John Deere

    Macchine con opzione scarico rimorchio ad alta portata:

  • Serbatoio: 70 l (18,5 gal.)

    Macchine senza opzione scarico rimorchio ad alta portata:

  • Serbatoio: 50 l (13,2 gal.)

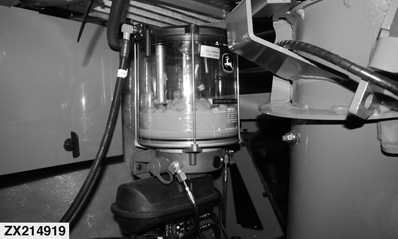

ZX214919
ZX214919-UN-06OCT14

Capacità dell'impianto di lubrificazione centralizzata:

IMPORTANTE: Utilizzare sempre il grasso consigliato (vedere Grasso Multiluber in questa sezione).

Grassi da preferire:

  • Grasso Multiluber John Deere
  • NLGI 1-2, DIN 51818, al litio

  • Serbatoio: 8 kg (17,6 lb.)
  • Pressione di esercizio: 280 bar (28000 kPa; 4061 psi)

ZX214885
ZX214885-UN-06OCT14

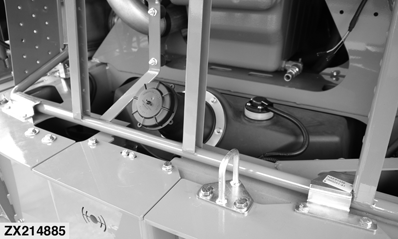

Serbatoio del sistema di dosaggio additivo ad alta portata

ZX214884
ZX214884-UN-06OCT14

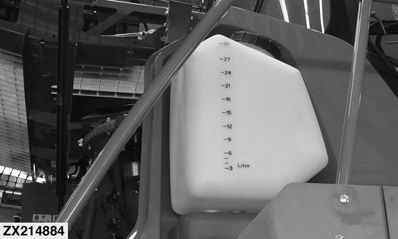

Serbatoio del sistema di dosaggio additivo a bassa portata

Capacità del sistema di dosaggio additivo:

  • Serbatoio (alta portata): 300 l (80 gal.)
  • Serbatoio (bassa portata): 30 l (8 gal.)

ZX214883
ZX214883-UN-06OCT14

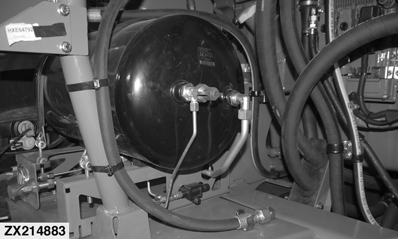

Capacità dell'impianto compressore aria (opzionale):

  • Serbatoio: 40 l (10,6 gal.)
  • Pressione di esercizio: 8 bar (800 kPa; 116 psi)

ZX204929
ZX204929-UN-20AUG13

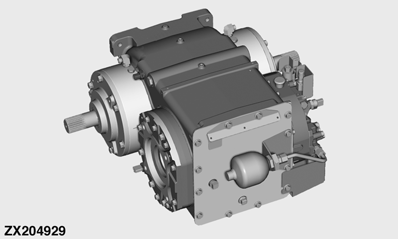

Trasmissione ProDrive™:

IMPORTANTE: Utilizzare sempre l'olio idraulico consigliato (vedere Olio idraulico in questa sezione).

Oli consigliati:

  • John Deere Hy-Gard™
  • HY-GARD™ a bassa viscosità John Deere

  • Capacità: 13 l (3,43 gal.)

ZX204930
ZX204930-UN-20AUG13

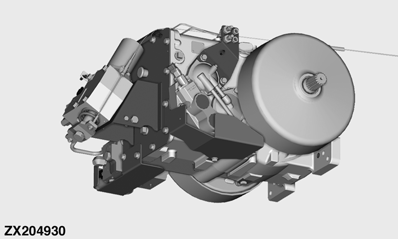

Trasmissione con cambio marce a pulsante:

IMPORTANTE: Utilizzare sempre l'olio della trasmissione consigliato (vedere Olio trasmissione in questa sezione).

Oli consigliati:

  • Extreme-Gard™ John Deere
  • Lubrificante per ingranaggi John Deere GL-5

  • Capacità: 9,6 l (2,53 gal.)

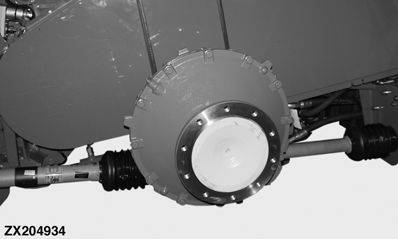

ZX204934
ZX204934-UN-20AUG13

Riduttori finali:

IMPORTANTE: Utilizzare sempre l'olio della trasmissione consigliato (vedere Olio trasmissione in questa sezione).

Oli consigliati:

  • Extreme-Gard™ John Deere
  • Lubrificante per ingranaggi John Deere GL-5

  • Capacità (ogni riduttore finale): 7 l (1,85 gal.)

ZX204935
ZX204935-UN-20AUG13

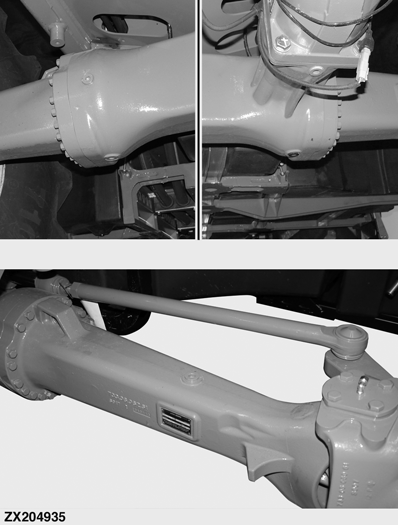

Differenziale assale posteriore

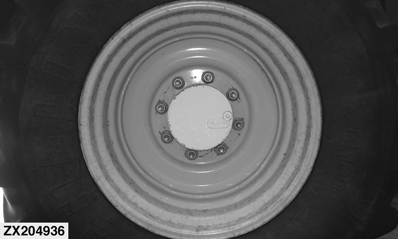

ZX204936
ZX204936-UN-20AUG13

Riduttore assale posteriore

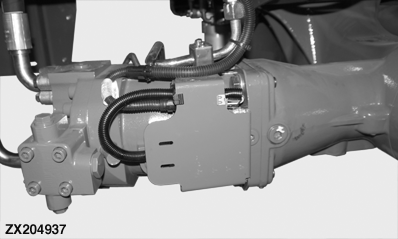

ZX204937
ZX204937-UN-25MAR14

Alloggiamento motore assale posteriore

Assale posteriore:

IMPORTANTE: Utilizzare sempre l'olio della trasmissione consigliato (vedere Olio trasmissione in questa sezione).

Oli consigliati:

  • Extreme-Gard™ John Deere
  • Lubrificante per ingranaggi John Deere GL-5

  • Nel differenziale—Capacità (solo assale motorizzato): 15,5 l (4,09 gal.)
  • Nel riduttore—Capacità (solo assale motorizzato): 0,7 l (0,19 gal.)
  • Nel mozzo ruota—Capacità (solo assale non motorizzato): 0,5 l (0,13 gal.)
  • Nell'alloggiamento motore—Capacità (solo assale motorizzato) 1 l (0,26 gal.)

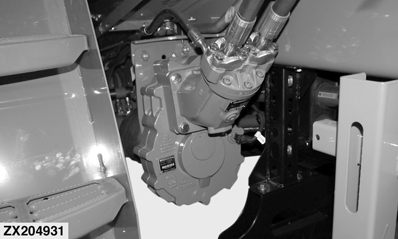

ZX204931
ZX204931-UN-20AUG13

Scatola ingranaggi testata:

IMPORTANTE: Utilizzare sempre l'olio idraulico consigliato (vedere Olio idraulico in questa sezione).

Oli consigliati:

  • John Deere Hy-Gard™
  • HY-GARD™ a bassa viscosità John Deere

  • Capacità (modelli 8100, 8200 per impieghi medi): 0,87 l (0,92 qt.)
  • Capacità (modelli 8400-8600 per impieghi gravosi): 1,33 l (1,40 qt.)

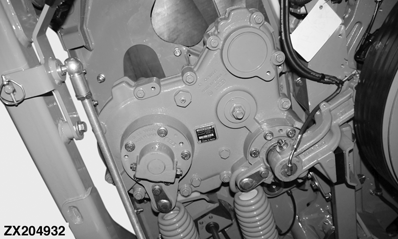

ZX204932
ZX204932-UN-20AUG13

Scatola ingranaggi rullo di alimentazione sinistro:

IMPORTANTE: Utilizzare sempre l'olio idraulico consigliato (vedere Olio idraulico in questa sezione).

Oli consigliati:

  • John Deere Hy-Gard™
  • HY-GARD™ a bassa viscosità John Deere

  • Capacità: 0,7 l (0,74 qt.)

ZX214886
ZX214886-UN-06OCT14

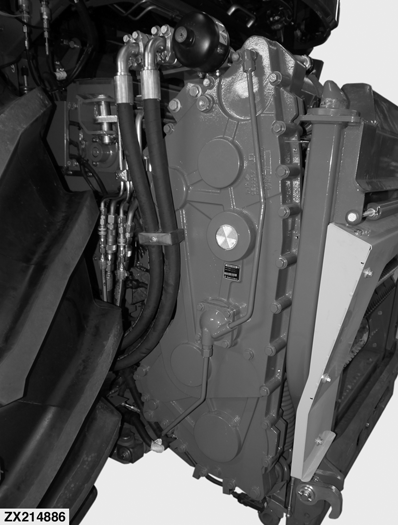

Scatola ingranaggi rullo di alimentazione destro:

IMPORTANTE: Utilizzare sempre l'olio idraulico consigliato (vedere Olio idraulico in questa sezione).

Oli consigliati:

  • John Deere Hy-Gard™
  • HY-GARD™ a bassa viscosità John Deere

  • Capacità: 6,7 l (1,77 gal.)

OUCC002,000416F-39-20141108
