Pagina Sistema di dosaggio additivo—Volume elevato (opzione)

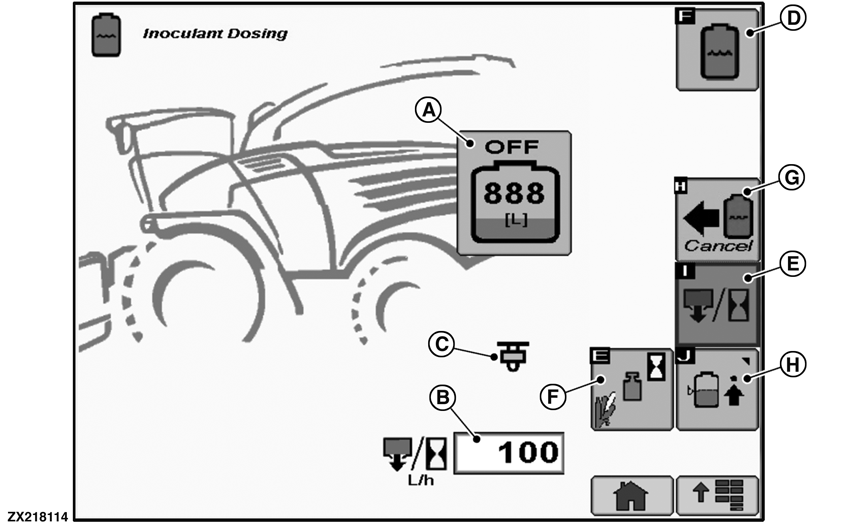

ZX218114-UN-06OCT14

A - Livello di rifornimento sistema a volume elevato e modalità operativa

B - Regolazione portata sistema a volume elevato

C - Stato sistema a volume elevato

D - Pulsante modalità operativa sistema a volume elevato

E - Pulsante di regolazione portata sistema a volume elevato

F - Pulsante modalità di dosaggio

G - Pulsante modalità di pulizia

H - Pulsante di accesso a pagina ugello di dosaggio additivo

NOTA: Per accedere alla relativa Pagina sistema di dosaggio additivo fare riferimento a Display CommandCenter™ o Comandi CommandARM™ in questa sezione.

• Livello di rifornimento sistema a volume elevato e modalità operativa: Indica il livello di rifornimento del sistema a volume elevato e la corrente modalità operativa (A). Premere il pulsante modalità operativa sistema a volume elevato (D) per commutare tra le seguenti modalità operative:
  • AUTO. Selezionare questa modalità se il sistema deve iniziare il dosaggio soltanto quando si rileva il flusso del prodotto.
  • ON. Selezionare questa modalità se il sistema deve iniziare il dosaggio subito dopo la selezione di questa modalità operativa. NOTA: Questa modalità è disponibile soltanto se è stato selezionato il dosaggio in funzione del tempo (vedere Regolazione portata sistema a volume elevato).

  • OFF: modalità predefinita all'avviamento della macchina.
  NOTA: Se è stata selezionata la modalità operativa AUTO od ON e il pulsante modalità di pulizia (G) è premuto, al termine del processo di pulizia la modalità operativa viene automaticamente impostata su OFF.


  Viene visualizzato il livello di rifornimento (A). Gamma: 0 – 300 l in incrementi di 3 l.

• Regolazione portata sistema a volume elevato: Per regolare la portata del sistema a volume elevato (B), fare riferimento a Regolazione portata sistema a volume elevato in questa sezione.

• Stato sistema a volume elevato: Indica lo stato del dosaggio del sistema a volume elevato (C). Vedere Stato sistema a volume elevato in questa sezione.

• Per avviare un processo di pulizia, premere il pulsante modalità di pulizia (G). Vedere Modalità di pulizia in questa sezione.

• Per accedere alla pagina delle impostazioni avanzate del dosaggio di additivo, premere il pulsante di accesso a pagina ugello di dosaggio additivo (H). Vedere Pagina ugello di dosaggio additivo in questa sezione.

ZX218115-UN-06OCT14

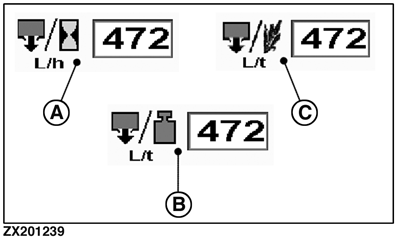

ZX201239-UN-21JUN13

A - Dosaggio in funzione del tempo

B - Dosaggio in funzione della massa umida

C - Dosaggio in funzione della massa secca

D - Pulsante modalità di dosaggio

E - Pulsante di regolazione portata sistema a volume elevato

F - Pulsante modalità di pulizia

A seconda della configurazione della macchina (eventuale installazione del sensore del flusso e/o del sensore HarvestLab™) e della dimensione dell'ugello, è possibile regolare come segue la portata del sistema a volume elevato:

• Dosaggio in funzione del tempo (A). Gamma: 30 – 382 l/h in incrementi di 1 l/h (impostazione predefinita: 100 l/h).

• Dosaggio in funzione della massa umida (B). Gamma: 0,1 – 5,0 l/t in incrementi di 0,1 l/t (impostazione predefinita: 1,0 l/t). NOTA: Non è visualizzato sulle macchine prive del sensore del flusso opzionale.

• Dosaggio in funzione della massa secca (C). Gamma: 0,1 – 15,0 l/t in incrementi di 0,1 l/t (impostazione predefinita: 3,0 l/t). NOTA: Non è visualizzato sulle macchine prive del sensore del flusso e del sensore HarvestLab™ opzionali.


Per commutare tra le modalità di dosaggio (A, B e C), premere il pulsante modalità di dosaggio (D). L'icona sul pulsante di regolazione portata sistema a volume elevato (E) mostra la relativa modalità di dosaggio.

Premere il pulsante di regolazione portata sistema a volume elevato (E) e utilizzare il selettore rotante su CommandARM™ per modificare opportunamente la portata.

IMPORTANTE: La portata desiderata deve essere conforme alle specifiche previste per la dimensione dell'ugello per volume elevato installato. Fare riferimento a Impostazioni avanzate del dosaggio di additivo nella Pagina ugello di dosaggio additivo e a Sostituzione dell'ugello del sistema di dosaggio additivo in questa sezione.

NOTA: Le modalità di dosaggio (A, B, C) sono disabilitate mentre è attiva la modalità di pulizia (F) (2 min.). Vedere Modalità di pulizia in questa sezione.

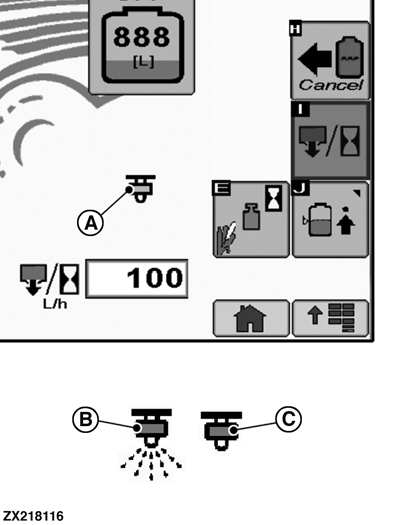

ZX218116-UN-06OCT14

A - Stato dosaggio sistema a volume elevato

B - Icona ugello—Dosaggio attivato

C - Icona ugello—Dosaggio disattivato

Lo stato del dosaggio del sistema a volume elevato (A) è indicato dall'icona dell'ugello (B) o (C). A seconda delle modalità operative a volume elevato (AUTO/ON/OFF) selezionate, viene visualizzata l'icona dell'ugello (B) o (C).

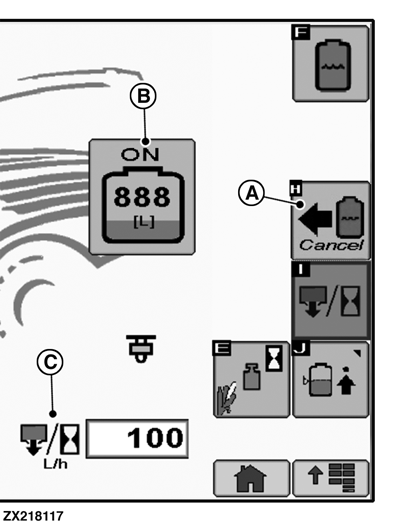

ZX218117-UN-06OCT14

A - Pulsante modalità di pulizia

B - Stato modalità operativa

C - Impostazione portata

Alla fine del turno di lavoro o della giornata eliminare ogni residuo dal serbatoio e rifornire il serbatoio con circa 20 l (5.3 gal.) di acqua pulita per pulire il circuito del sistema di dosaggio. Per l'inizio della modalità di pulizia, occorre impostare la modalità operativa su AUTO o ON.

Premere il pulsante modalità di pulizia (A) per avviare il processo di pulizia.

Mentre la modalità di pulizia è attiva (circa 2 minuti):

• Sul pulsante modalità di pulizia viene visualizzata l'indicazione Annulla (A). Se necessario, premere il pulsante modalità di pulizia (A) per annullare la procedura.
• La modalità operativa (B) è impostata su ON.
• L'impostazione portata (C) viene automaticamente impostata sul valore massimo consentito dall'ugello installato (il valore del dosaggio in funzione del tempo è grigio e non è modificabile).

Al termine del processo di pulizia, la modalità operativa (B) viene automaticamente impostata su OFF.

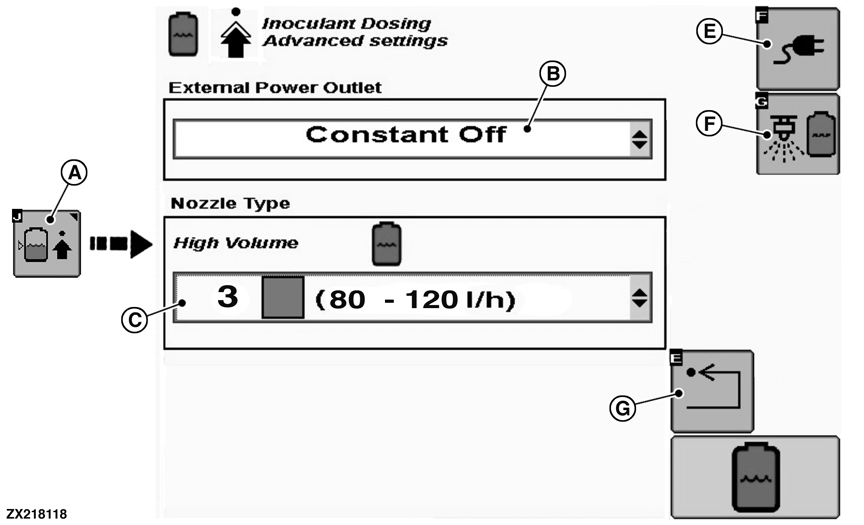

ZX218118-UN-06OCT14

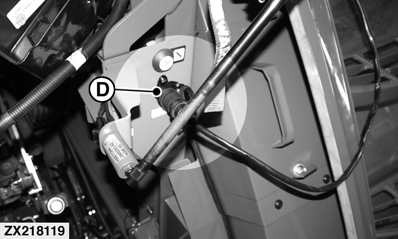

ZX218119-UN-06OCT14

A - Pulsante di accesso a pagina ugello di dosaggio additivo

B - Modalità presa di alimentazione esterna

C - Dimensione ugello a volume elevato

D - Presa di alimentazione

E - Pulsante presa di alimentazione

F - Pulsante dimensione ugello a volume elevato

G - Pulsante Indietro

Sulla Pagina sistema di dosaggio additivo, premere il pulsante di accesso a pagina ugello di dosaggio additivo (A) per accedere alla pagina delle impostazioni avanzate. Accedere a questa pagina per impostare la modalità presa di alimentazione sistema di dosaggio (B), nel caso in cui occorra alimentare un sistema di dosaggio esterno, e la dimensione dell'ugello (C).

• Premere il pulsante della presa di alimentazione (E) per impostare la presa esterna (D) prevista nello scomparto di servizio come segue:
  • Costantemente disinserito (impostazione predefinita)
  • Costantemente inserito
  • Inserito (mediante interruttore a chiave). Selezionare questa modalità se il sistema di dosaggio esterno deve essere avviato quando si rileva il flusso del prodotto.

• Premere il pulsante dimensione ugello a volume elevato (F) e selezionare la dimensione desiderata dell'ugello a volume elevato (C) dal menu a tendina:

  IMPORTANTE: Accertarsi che la dimensione dell'ugello selezionata sia la stessa dell'ugello installato sul supporto. Vedere Sostituzione dell'ugello del sistema di dosaggio additivo in questa sezione.

  Dimensione ugello a volume elevato
  Tipo ugello	Colore	Campo portata (l/h)
  TK-VP1	Giallo	30—50
  TK-VP2	Rosso	50—80
  TK-VP3 (predefinito)	Grigio	80—120
  TK-VP4	Bianco	110—160
  TK-VP5	Blu	130—190
  TK-VP7.5	Verde	190—290
  TK-VP10	Nero	250—382

• Premere il pulsante Indietro (F) per ritornare alla Pagina sistema di dosaggio additivo.
