Procedure di calibrazione interattiva

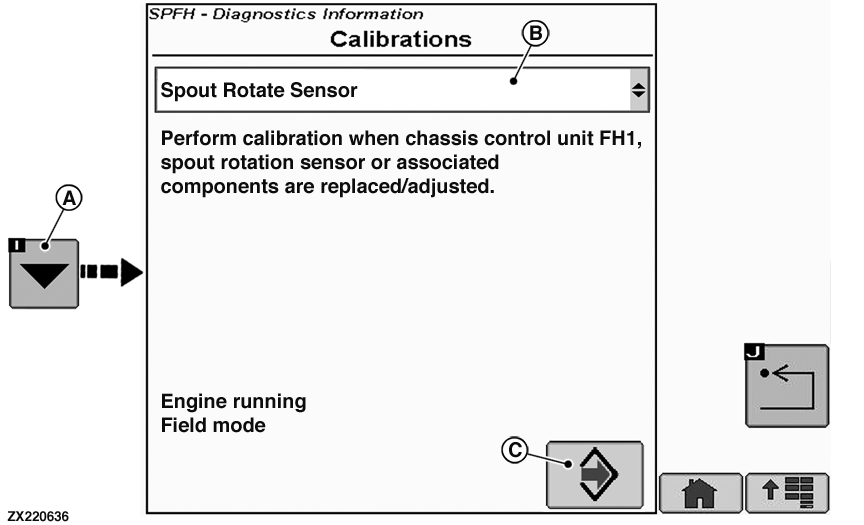

ZX220636-UN-15NOV14

A - Pulsante di accesso alla pagina delle informazioni di diagnosi

B - Menu a tendina

C - Pulsante Invio

Sulla Pagina Impostazioni del veicolo (vedere Pagina Impostazioni del veicolo nella sezione Uso dei comandi e display) premere il pulsante (A) di accesso alla pagina delle informazioni di diagnosi per eseguire la calibrazione interattiva del componente desiderato, come segue:

1. Utilizzare il menu a tendina (B) per selezionare il componente desiderato da calibrare.

2. Seguire le istruzioni fornite per ciascuna fase della calibrazione.

   IMPORTANTE: Accertarsi che sia soddisfatta ciascuna condizione per consentire l'esecuzione delle fasi di calibrazione.

3. Premere il pulsante Invio (C) per iniziare la procedura di calibrazione.

Quando effettuare la calibrazione

Questo elenco mostra tutte le possibili calibrazioni interattive. In funzioni delle opzioni installate in macchina e dei tipi di testata, l'elenco mostrato potrebbe non corrispondere al menu di calibrazione visualizzato sul display.

IMPORTANTE: Se durante la procedura di calibrazione si verifica un problema, il display visualizza un codice di errore. Prima di proseguire nella calibrazione, occorre eliminare la condizione che ha causato l'errore.

• Sensore posizione pietra di affilatura - Eseguire la calibrazione in caso di sostituzione o regolazione di unità di comando CHC del rotore di taglio, sensore posizione pietra di affilatura o componenti correlati.

• Sensore posizione sportello di affilatura - Eseguire la calibrazione in caso di sostituzione o regolazione di unità di comando CHC del rotore di taglio, sensore posizione sportello di affilatura o componenti correlati.

• Posizione zero del sensore di flusso (se in dotazione) - Eseguire la calibrazione in caso di sostituzione o regolazione di unità di comando CHC del rotore di taglio o sensori di flusso o componenti correlati ai rulli di alimentazione.

• Sensore rotazione tubo di lancio - Eseguire la calibrazione in caso di sostituzione o regolazione di unità di comando telaio FH1, sensore rotazione tubo di lancio o componenti correlati.

• Sensori sollevamento/abbassamento e posizione deflettore tubo di lancio - Eseguire la calibrazione dopo l'installazione sulla macchina dei sensori tubo di lancio o in caso di sostituzione o regolazione di unità di comando telaio FH1, sensore sollevamento/abbassamento tubo di lancio, sensore posizione deflettore o componenti correlati.

• Sensore SCV - Eseguire la calibrazione:
  • Se l'unità di comando FH1 è stata sostituita.
  • Se sono stati sostituiti o regolati il sensore SCV o i componenti associati.
  • La prima volta che si collega un raccoglitore erba alla macchina.

• Gamma di sollevamento testata - Eseguire la calibrazione in caso di sostituzione o regolazione di unità di comando FH1, sensore rotazione testata o componenti correlati.

• Velocità di sollevamento testata - Eseguire la calibrazione:
  • Se l'unità di comando FH1 è stata sostituita.
  • Ogni volta che si collega per la prima volta una testata alla macchina.

• Gamma di inclinazione testata - Eseguire la calibrazione in caso di sostituzione o regolazione di unità di comando FH1, sensore di inclinazione laterale testata o componenti correlati.

• Velocità di inclinazione testata - Eseguire la calibrazione in caso di sostituzione o regolazione di unità di comando FH1, sensore di inclinazione laterale testata o componenti correlati.

• Testata - Eseguire la calibrazione:
  • Se l'unità di comando FH1 è stata sostituita.
  • Se sono stati sostituiti o regolati il sensore per il comando altezza testata o i componenti associati.
  • Ogni volta che si collega per la prima volta una testata alla macchina.

• Distanza rompigranella - Eseguire la calibrazione:
  • Se l'unità di comando FH1 è stata sostituita.
  • Se sono stati sostituiti o regolati il motore del rompigranella o i componenti associati.
  • Ogni volta che si installa il rompigranella sulla macchina.

• Motore anteriore (ProDrive™) - Eseguire la calibrazione in caso di sostituzione o regolazione dell'unità di comando PTP o dei componenti della trasmissione idrostatica.

• Leva multifunzione (ProDrive™) - Eseguire la calibrazione in caso di sostituzione o regolazione dell'unità di comando PTP o della leva multifunzione.

• Pompa idrostatica (ProDrive™) - Eseguire la calibrazione in caso di sostituzione o regolazione dell'unità di comando PTP o dei componenti della trasmissione idrostatica.

• Solenoide (ProDrive™) - Eseguire la calibrazione in caso di sostituzione o regolazione dell'unità di comando PTP o dei componenti della trasmissione idrostatica.

• Trasmissione (ProDrive™) - Eseguire la calibrazione in caso di sostituzione o regolazione dell'unità di comando PTP o dei componenti della trasmissione idrostatica.

• Motore posteriore (ProDrive™) - Eseguire la calibrazione in caso di sostituzione o regolazione dell'unità di comando PTP o dei componenti della trasmissione idrostatica.

• Angolo e rapporto dello sterzo (ProDrive™) - Eseguire la calibrazione in caso di sostituzione o regolazione dell'unità di comando PTP o dei componenti della trasmissione idrostatica.

• Trasmissione con cambio a pulsante - Eseguire la calibrazione in caso di sostituzione o regolazione di unità di comando FH2, PBST o componenti correlati.
