Compressore aria (opzionale)

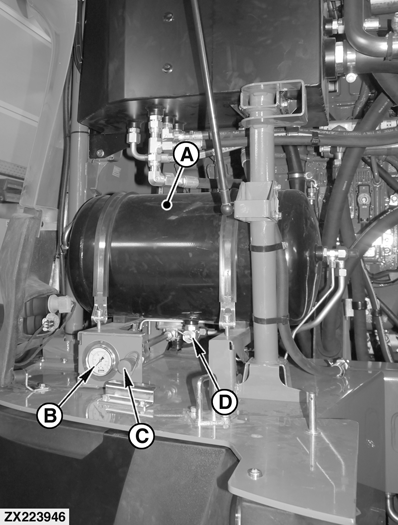

ZX223946
ZX223946-UN-30OCT14

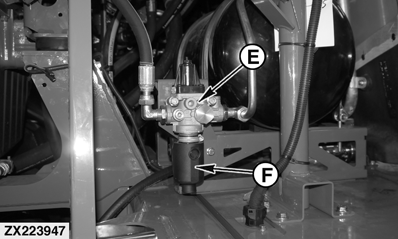

ZX223947
ZX223947-UN-30OCT14

ZX223948
ZX223948-UN-30OCT14

A - Serbatoio

B - Manometro

C - Giunto di accoppiamento rapido

D - Valvola di scarico

E - Valvola di regolazione pressione

F - Silenziatore

G - Filtro aria

Descrizione dell'impianto del compressore aria:

L'impianto del compressore aria comprende i seguenti principali componenti:

  • Serbatoio aria compressa (A) da 40 l (10.5 gal.)
  • Manometro (B). Pressione di esercizio: 8 bar (800 kPa; 116 psi).
  • Attacco rapido (C) per aria compressa.
  • Valvola di scarico (D).
  • Valvola regolazione pressione (E) con silenziatore (F).
  • Filtro aria (G).

Con il compressore costantemente azionato dal motore, il silenziatore consente lo scarico dell'aria compressa quando l'impianto non è in funzione.

Per azionare l'impianto del compressore aria, occorre attivarlo.

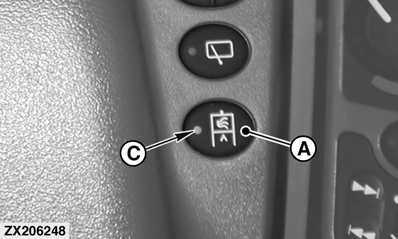

    ZX206248
    ZX206248-UN-22NOV13

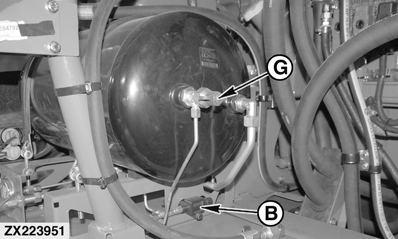

    ZX223951
    ZX223951-UN-30OCT14

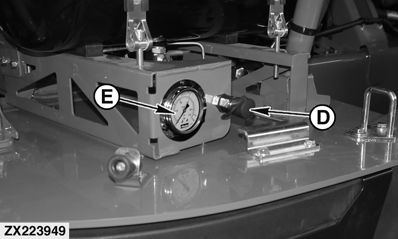

    ZX223949
    ZX223949-UN-30OCT14

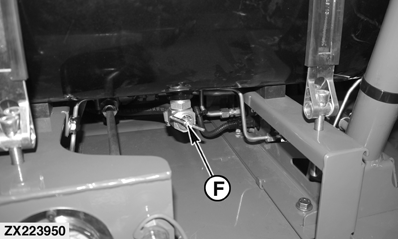

    ZX223950
    ZX223950-UN-30OCT14

    A - Pulsante compressore

    B - Valvola di comando

    C - Spia luminosa

    D - Attacco rapido

    E - Manometro

    F - Valvola di scarico

    G - Presa

    Attivazione/azionamento dell'impianto del compressore aria

    L'impianto del compressore aria viene attivato dalla cabina. L'attivazione del compressore aria è possibile soltanto se sono soddisfatte le seguenti condizioni (vedere Console del CommandTouch™ sul bracciolo nella sezione Uso dei comandi e display):

  • Motore in moto a regime di minimo basso
  • Il pulsante modalità di sicurezza per la circolazione su strada deve essere in modalità Strada
  • Freno di stazionamento innestato
  • Leva multifunzione in posizione neutra

Premere una volta il pulsante (A) del compressore per attivare la valvola di comando compressore (B). La spia luminosa (C) si illumina quando il compressore è pronto all'uso.

Collegare un tubo flessibile pneumatico idoneo all'attacco rapido (D) e al manometro (E) per controllare la pressione.

Se necessario, scaricare la pressione dell'impianto come segue:

IMPORTANTE: Non scarica la pressione ad impianto in funzione.

NOTA: Scaricare ogni giorno l'acqua dal serbatoio dell'aria. Utilizzare la valvola di scarico (F).

  1. Disattivare l'impianto. Premere il pulsante (A) del compressore e controllare che la spia luminosa (C) si spenga.

  2. Spegnere il motore.

  3. Aprire la valvola di scarico (F) sotto il serbatoio aria.

NOTA: In condizioni di funzionamento normale, non usare la presa (G). La presa (G) è solo per fini diagnostici (rivolgersi al concessionario John Deere).

OUCC002,00041A8-39-20141030
