Sostituzione del filtro olio dell'ingranaggio di distribuzione del moto

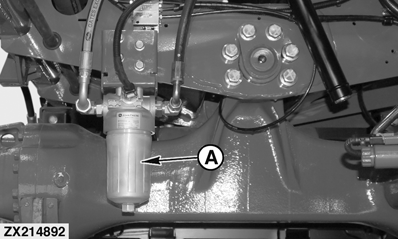

ZX214892-UN-06OCT14

A - Filtro olio idraulico

IMPORTANTE: Quando si installa il filtro, osservare la massima pulizia.

Rimuovere e sostituire il filtro:

• quando viene generato il codice di errore per diagnosi PTP 522375;
• Dopo le prime 100 ore di funzionamento. Successivamente sostituire il filtro ogni 1000 ore di funzionamento.

  IMPORTANTE: Se il filtro viene sostituito dopo le prime 100 ore o dopo 1000 ore di funzionamento, sostituire anche l'olio dell'ingranaggio di distribuzione del moto (vedere Cambio dell'olio dell'ingranaggio di distribuzione del moto in questa sezione).

Procedere come descritto di seguito:

1. Allentare e rimuovere il filtro (A).

2. Eliminare il filtro (A) e sostituirlo con un filtro originale John Deere.

3. Oliare la superficie di tenuta del filtro.

4. Serrare manualmente il filtro fino a quando l'anello di tenuta non tocca la superficie di tenuta dell'alloggiamento del filtro, quindi serrare ulteriormente da 3/4 a 1 giro e 1/4. Non serrare eccessivamente.

5. Avviare il motore e verificare che non vi siano perdite. Se necessario, serrare ulteriormente.
