Regolazione delle molle di compensazione del telaio di inclinazione laterale

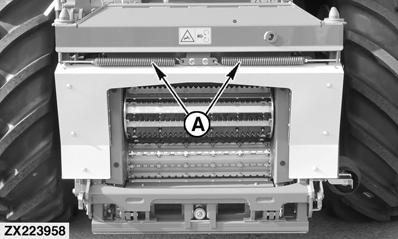

ZX223958-UN-31OCT14

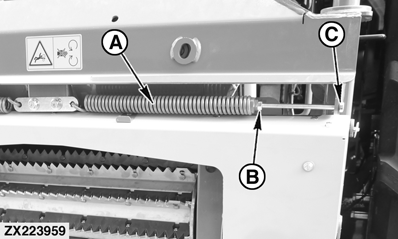

ZX223959-UN-31OCT14
A - Molla
B - Dado di bloccaggio
C - Vite di regolazione
Se si collega alla macchina un raccoglitore o un'unità di raccolta privi di sensori di altezza, occorre regolare opportunamente le molle di compensazione (A) del telaio di inclinazione laterale in modo che, quando si solleva il rotore di taglio, la testata rimanga orizzontale.IMPORTANTE: La lunghezza delle molle (A) varia a seconda del tipo di testata collegata alla macchina. Regolare la lunghezza delle molle in modo che la testata si inclini regolarmente.
NOTA: Anche la lunghezza delle molle sui lati sinistro e destro può variare a seconda del tipo di testata collegata alla macchina.
Su entrambi i lati, allentare il dado di bloccaggio (B) e registrare la vite di registro (C) in modo da regolare di conseguenza uniformemente la lunghezza della molla (A).
|
OUCC002,00041EB-39-20141103 |
