Protezione per trasporto della macchina su strada (solo Germania e Italia)

ZX223961
ZX223961-UN-03NOV14

ZX223962
ZX223962-UN-01NOV14

ZX223963
ZX223963-UN-01NOV14

ZX223964
ZX223964-UN-01NOV14

A - Protezione

B - Gancio

C - Spina a bloccaggio rapido

D - Leva

E - Gancio di ritegno

F - Asta

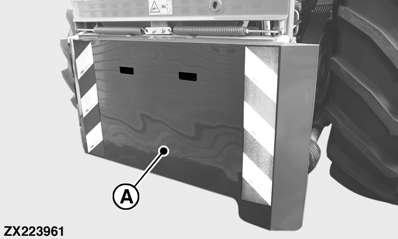

La protezione (A) deve essere installata quando si guida la macchina su strade pubbliche senza la testata collegata.

Prima di guidare la macchina su strada, verificare la corretta installazione della protezione (A). Procedere come descritto di seguito:

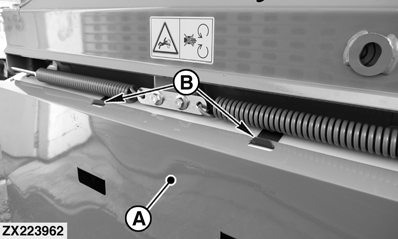

  1. Inserire l'estremità superiore della protezione sui ganci (B).

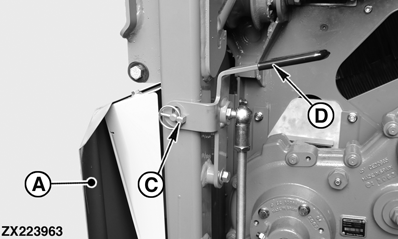

  2. Estrarre la spina a bloccaggio rapido (C), quindi tirare verso il basso la leva (D) in modo da ritrarre completamente i ganci di ritegno (E).

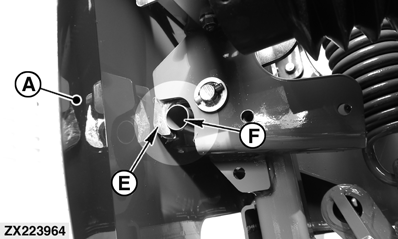

  3. Tirare la leva (D) verso l'alto e controllare che le barre (F) della protezione (A) siano innestate nei ganci di ritegno (E) come indicato in figura.

  4. Fissare la leva (D) con la spina a bloccaggio rapido (C).

OUCC002,00041ED-39-20141031
