Sostituzione della piastra antiusura soffiante

ZX223986-UN-04NOV14

ZX223987-UN-04NOV14

ZX223988-UN-04NOV14

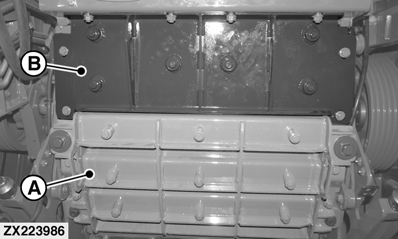

A - Telaio inferiore

B - Telaio superiore

C - Piastra antiusura

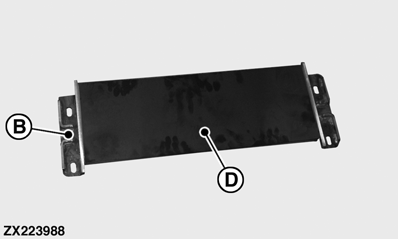

D - Piastra antiusura

NOTA: La parte inferiore della soffiante è accessibile dallo scomparto di servizio centrale.

Le piastre antiusura (C) e (D) sono in acciaio resistente all'usura. I telai (A) vengono anche usati per regolare la distanza tra le pale della soffiante e la piastra antiusura (vedere Sostituzione delle pale della soffiante in questa sezione).

ZX223989-UN-04NOV14

ZX223990-UN-04NOV14

ZX223991-UN-04NOV14

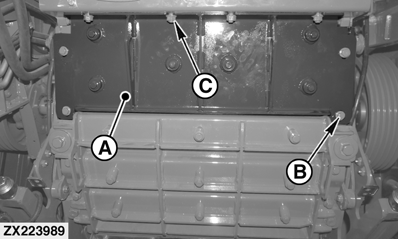

A - Telaio

B - Vite di fissaggio

C - Dado flangiato

D - Vite di bloccaggio

E - Piastra antiusura

ATTENZIONE: Prima di eseguire la manutenzione o la regolazione della macchina, disinserire tutti i comandi, arrestare il motore ed attendere che gli organi in movimento si siano fermati.

IMPORTANTE: Le piastre antiusura della soffiante sono pesanti. Prestare attenzione durante la rimozione e l’installazione.

NOTA: Prima di installare i ricambi, pulire a fondo la parte interna del ventilatore.

Per la sostituzione delle piastre antiusura superiore ed inferiore, procedere come segue:

1. Rimozione del telaio piastra antiusura superiore:

   Sostenere il telaio (A), togliere le quattro viti di fissaggio (B) e i quattro dadi flangiati (C).

2. Rimuovere le viti (D) di bloccaggio della piastra antiusura.

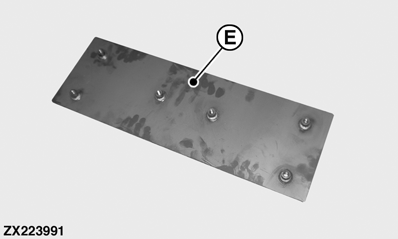

3. Rimuovere la piastra antiusura (E) dal telaio (A).

4. Fissare la nuova piastra antiusura (E) al telaio (A) utilizzando le viti di bloccaggio (D) come indicato in figura.

5. Serrare le viti di bloccaggio (D) a 60 N·m (44 lb.-ft.).

6.
   ZX223992-UN-04NOV14


   ZX223993-UN-04NOV14


   ZX223994-UN-04NOV14

   A - Telaio

   B - Vite di fissaggio

   C - Vite di fissaggio

   D - Vite di bloccaggio

   E - Boccola

   F - Piastra antiusura

   Rimozione del telaio piastra antiusura posteriore inferiore:

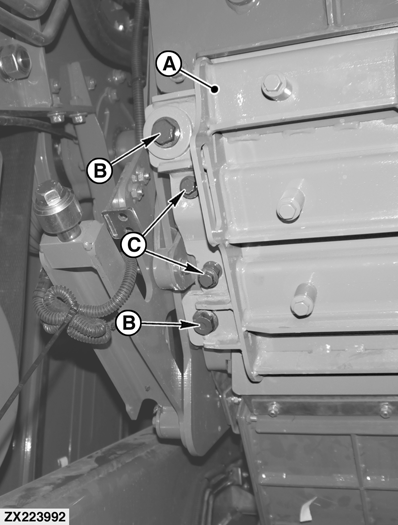

   Sostenere il telaio (A), togliere le quattro viti di fissaggio (B) e allentare le quattro viti di fissaggio (C).

   IMPORTANTE: Allentare le viti di fissaggio (C) per consentire di installare il telaio (A) con una nuova piastra antiusura (F).

   NOTA: Le viti (C) sono fissate con controdadi.

---




7. Rimuovere le viti (D) di bloccaggio della piastra antiusura con le relative boccole (E).

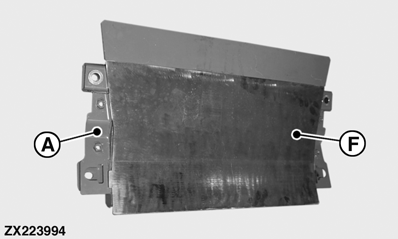

8. Rimuovere la piastra antiusura (F) dal telaio (A).

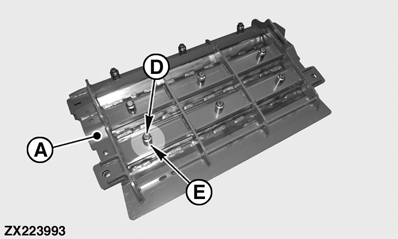

9. Fissare la nuova piastra antiusura (F) al telaio (A) utilizzando le viti di bloccaggio (D) e le boccole (E) come indicato in figura.

10. Serrare le viti di bloccaggio (D) a 110 N·m (81 lb.-ft.).

11.
    ZX223995-UN-04NOV14


    ZX223996-UN-04NOV14

    A - Telaio inferiore

    B - Vite di fissaggio—Superiore

    C - Rondella

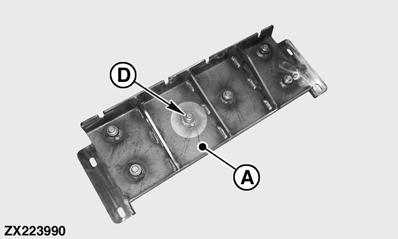

    D - Boccola

    E - Vite di fissaggio—Inferiore

    F - Boccola

    G - Vite

    H - Controdado

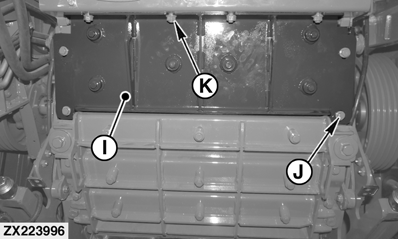

    I - Telaio piastra antiusura superiore

    J - Vite di fissaggio

    K - Dado flangiato

    Installazione del telaio piastra antiusura inferiore:

    IMPORTANTE: Per installare il telaio inferiore (A) è consigliabile allentare tutte le viti di fissaggio delle palette della soffiante.

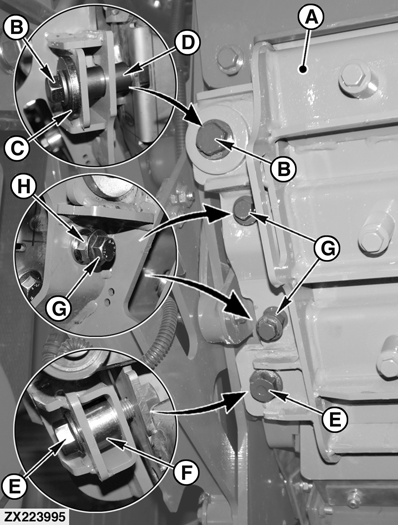

    Su entrambi i lati, installare il gruppo telaio inferiore (A) con le viti di fissaggio superiori (B), la rondella (C) e la boccola (D), come indicato in figura.

---




12. Montare la vite di fissaggio inferiore (E) con la boccola (F) come indicato in figura.

13. Serrare le viti (B) ed (E) a 250 N·m (184 lb.-ft.).

14. Serrare a fondo le viti (G) e fissarle con i controdadi (H).

    IMPORTANTE: Non serrare eccessivamente le viti (G).

15. Regolare le pale della soffiante (vedere Sostituzione e regolazione delle pale della soffiante in questa sezione).

16. Reinstallare correttamente il telaio piastra antiusura superiore (I).

17. Serrare le viti di fissaggio (J) e i dadi flangiati (K) a 100 N·m (74 lb.-ft.).
