Sostituzione e regolazione delle pale della soffiante
ATTENZIONE:

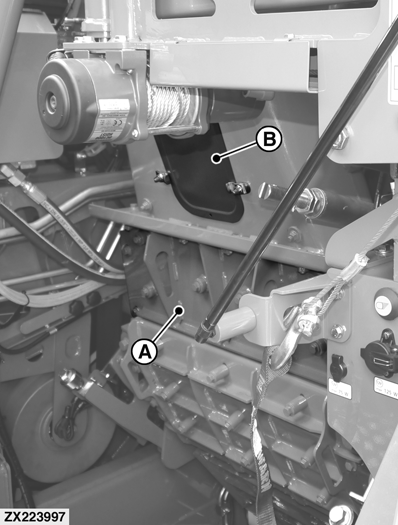

ZX223997-UN-05NOV14

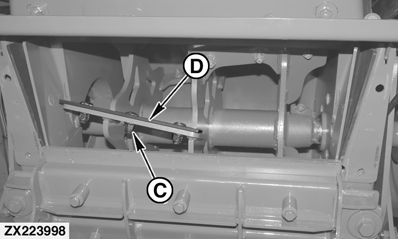

ZX223998-UN-05NOV14

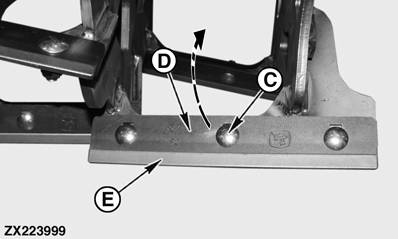

ZX223999-UN-05NOV14
A - Telaio piastra antiusura—Superiore
B - Coperchio di servizio
C - Vite
D - Pala
E - Area trattata
Prima di eseguire la manutenzione o la regolazione della
macchina, disinserire tutti i comandi, arrestare il motore ed attendere
che gli organi in movimento si siano fermati.
IMPORTANTE: Soltanto pale soffiante originali.
La sostituzione delle pale della soffiante deve avvenire in
quest'ordine:
-
Sostituzione delle pale della soffiante
-
Regolazione delle pale della soffiante (con attrezzo speciale
o spessimetro)
-
Regolazione del raschiatore all'uscita
-
Regolazione del raschiatore all'ingresso
Procedere come descritto di seguito:
Sostituzione delle pale della soffiante
-
Rimuovere il telaio piastra antiusura (A).
-
Aprire il coperchio di servizio (B) per agevolare l'accesso
per la regolazione delle pale della soffiante.
-
Rimuovere le viti di fissaggio (C) e la pala (D).
IMPORTANTE: Notare l'orientamento delle viti (C).
-
Installare la pala (B) in modo che la parte trattata (E) e la
testa arrotondata delle viti di fissaggio (C) siano orientate nel
senso di rotazione del ventilatore, come illustrato in figura (vedere
la freccia).
IMPORTANTE: Non serrare le viti (C) in questa fase.
NOTA: Sono disponibili pale scanalate tramite il normale servizio
ricambi. Rivolgersi al concessionario John Deere.
Regolazione delle pale della soffiante (con attrezzo
speciale)

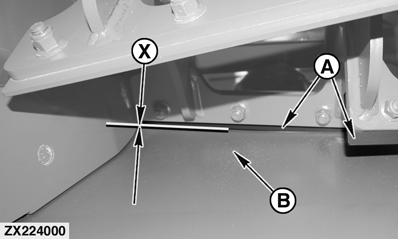

ZX224000-UN-05NOV14

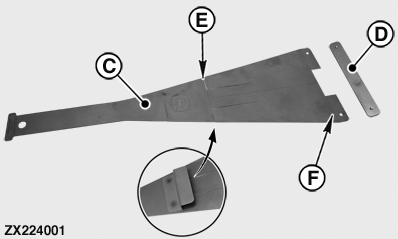

ZX224001-UN-13NOV14

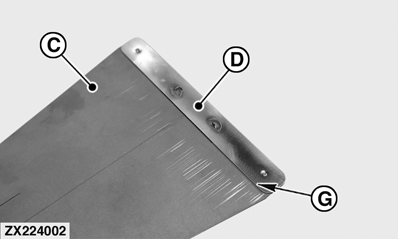

ZX224002-UN-05NOV14

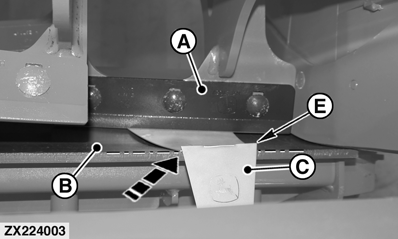

ZX224003-UN-05NOV14
A - Pala
B - Piastra antiusura
C - Attrezzo speciale
D - Prolunga attrezzo speciale
E - Incavo
F - Contrassegno di posizione
G - Prolunga bordo
X - 1,5 a 3 mm (0,06 – 0,12 in.)
Per garantire un buon funzionamento e un flusso regolare
del prodotto, tutte le pale (A) devono risultare parallele tra loro,
con una distanza (X) di 1,5 - 3 mm (0.06 - 0.12 in.) tra le pale (A)
e la piastra antiusura (B).
Sono disponibili un attrezzo speciale (C) con spessore nominale
di 1,5 mm (0.06 in.) e una prolunga (D) dello spessore di 1,5 mm (0.06
in.).
-
Per l'ERBA, utilizzare l'attrezzo (C) con la prolunga (D)—3
mm (0.12 in.).
-
Per il MAIS, utilizzare soltanto l'attrezzo (C) —1,5 mm
(0.06 in.).
NOTA: In situazioni difficoltose (ad esempio, prodotti ad elevato
contenuto di zucchero) è possibile aumentare la distanza.
Regolare la pala (A) mediante l'attrezzo speciale (C) come segue:
-
Per la regolazione, inserire l'attrezzo (C) e centrarlo sotto
la pala della soffiante.
-
Allineare le tacche (e) dell'attrezzo (C) col bordo anteriore
della piastra antiusura (B)—vedere le frecce.
NOTA: Utilizzare il gancio (C) per tenere l'attrezzo in posizione.
-
Per regolare la pala alla distanza corretta, allineare l'estremità
della pala della soffiante al contrassegno (E) dell'attrezzo (C).
NOTA: Se si utilizza la prolunga (D), allineare l'estremità
della pala al bordo (G) con la prolunga (D).
-
Serrare leggermente le viti di fissaggio della pala e controllare
la distanza (X) sull'intera larghezza della pala.
IMPORTANTE: Controllare la distanza (X) ruotando in entrambi
i sensi il rotore della soffiante e facendo scorrere l'attrezzo (C)
da sinistra verso destra.
-
Serrare le viti di fissaggio pala a 95 N·m (70 lb.-ft.).
IMPORTANTE: Accertarsi che il rotore della pala ruoti liberamente.
-
Se necessario, regolare i raschiatori all'uscita e all'ingresso.
-

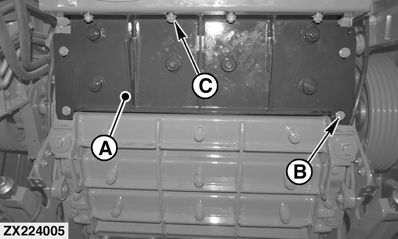

ZX224005-UN-05NOV14

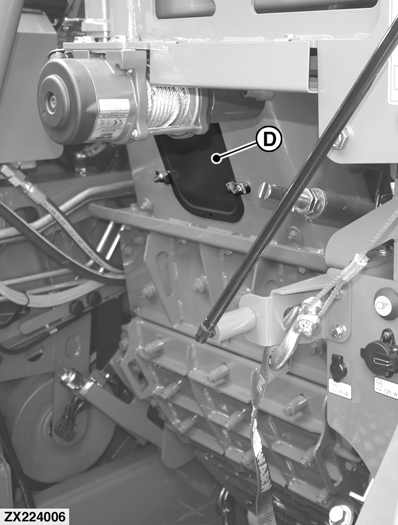

ZX224006-UN-05NOV14
A - Telaio piastra antiusura—Superiore
B - Vite
C - Dado flangiato
D - Coperchio di servizio
Dopo la sostituzione delle pale della soffiante, reinstallare
correttamente il telaio piastra antiusura superiore (A).
-
Serrare le viti di fissaggio (B) e i dadi flangiati (C) a 100
N·m (74 lb.-ft.).
-
Reinstallare il coperchio di servizio (D).
Regolazione delle pale della soffiante (con spessimetro)

ZX224000-UN-05NOV14

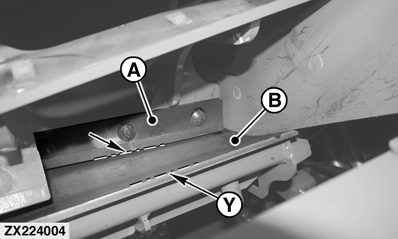

ZX224004-UN-05NOV14
A - Pala
B - Piastra antiusura
X - 1,5 a 3 mm (0,06 – 0,12 in.)
Y - 147,82 mm (5,8 in.)
Per garantire un buon funzionamento e un flusso regolare
del prodotto, tutte le pale devono risultare parallele tra loro e
con una distanza (X) di 1,5 - 3 mm (0.06 - 0.12 in.) tra le pale (A)
e la piastra antiusura (B).
Regolare la pala (A) mediante lo spessimetro come segue:
-
Posizionare la pala da regolare ad una distanza (Y) di 147,82
mm (5.8 in.) dal bordo anteriore della piastra antiusura (B), come
indicato in figura.
IMPORTANTE: Seguire la forma della piastra antiusura (B) e misurare
la distanza (Y) al centro della pala (A).
-
Per la regolazione usare uno spessimetro.
-
Per l'ERBA, regolarla a 3 mm (0.12 in.).
-
Per il MAIS, regolarla a 1,5 mm (0.06 in.).
NOTA: Per facilitare la regolazione, potrebbe essere utile usare
due spessimetri per ogni paletta.
NOTA: In situazioni difficoltose (ad esempio, prodotti ad elevato
contenuto di zucchero) è possibile aumentare la distanza.
-
Serrare le viti di fissaggio (B) pala a 95 N·m (70 lb.-ft.).
IMPORTANTE: Accertarsi che il rotore della pala possa ruotare
liberamente.
-
Se necessario, regolare i raschiatori all'uscita e all'ingresso.
Regolazione del raschiatore all'uscita

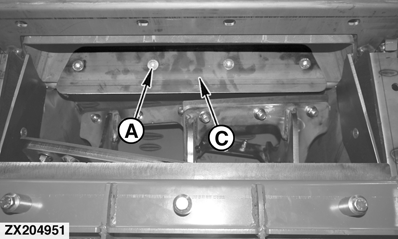

ZX204951-UN-05NOV14

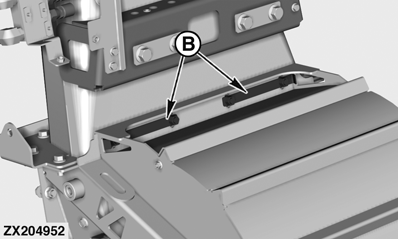

ZX204952-UN-03SEP13

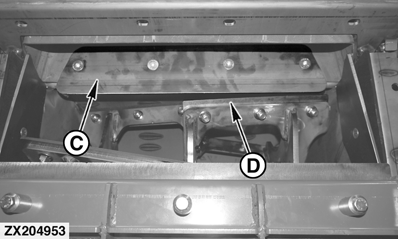

ZX204953-UN-05NOV14
A - Vite a esagono incassato
B - Staffetta di ritegno
C - Raschiatore—Uscita
D - Pala
Regolare il raschiatore (A) all'uscita come segue:
-
allentare le viti a esagono interno (A).
IMPORTANTE: Non rimuovere le viti a esagono interno (A). Accertarsi
che le fascette di ritegno (B) non cadano.
-
Regolare la posizione del raschiatore (C) fino ad ottenere una
distanza di 3±0,5 mm (0.12±0.02 in.) tra la pala (D)
e il bordo del raschiatore (C).
-
Serrare le viti a esagono interno (A).
-
Controllare la distanza su tutte le pale della ventola.
IMPORTANTE: Accertarsi che il rotore della pala possa ruotare
liberamente.
Regolazione del raschiatore all'ingresso

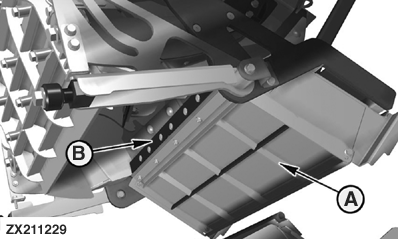

ZX211229-UN-02JUN14

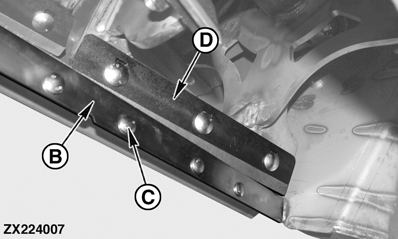

ZX224007-UN-05NOV14
A - Scivolo raccoglierba
B - Raschiatore—Ingresso
C - Vite
D - Pala
Regolare il raschiatore all'ingresso come segue:
-
Macchina con rompigranella: Rimuovere
il rompigranella e ruotare lo scivolo raccoglierba (A) in modo da
allontanarlo dal raschiatore in ingresso (B). Vedere Uso del rompigranella (opzionale) nella sezione Operazioni
sul campo.
Macchina senza rompigranella: Ruotare
lo scivolo raccoglierba in modo da allontanarlo dal raschiatore in
ingresso (B). Vedere Uso dello scivolo raccoglierba nella sezione Operazioni sul campo.
-
Allentare le viti di fissaggio (C) del raschiatore (B).
-
Regolare la posizione del raschiatore (B) fino ad ottenere una
distanza di 2 mm (0.07 in.) tra la pala (D) e il bordo del raschiatore
(B).
-
Serrare le viti (C).
-
Controllare la distanza su tutte le pale della ventola.
IMPORTANTE: Accertarsi che il rotore della pala possa ruotare
liberamente.
-
Riportare lo scivolo raccoglierba (A) in posizione di lavoro.
-
Installare il rompigranella (se in dotazione). Vedere Uso del rompigranella (opzionale) nella sezione
Operazioni sul campo.
|
|
OUCC002,00041F6-39-20141113
|
|
