Cambio dell'olio dell'impianto idraulico

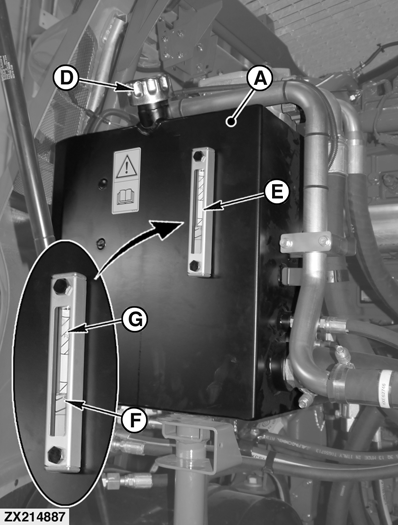

ZX214887-UN-06OCT14

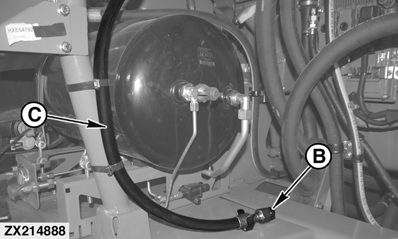

ZX214888-UN-06OCT14

A - Serbatoio olio idraulico

B - Tappo foro di scarico

C - Tubo rigido di scarico

D - Bocchettone di riempimento

E - Spia trasparente

F - Scala livello olio—Senza opzione scarico rimorchio ad alta portata

G - Scala livello olio—Con opzione scarico rimorchio ad alta portata

Cambiare l'olio solo con:

• rotore di taglio abbassato;
• aspo o rullo compressore della testata abbassati;
• tubo di lancio abbassato.

Cambio dell'olio dell'impianto idraulico:Successivamente cambiarlo ogni 2000 ore di funzionamento o ogni 2 anni (a seconda della scadenza che viene raggiunta per prima).

1. Scaricare l'olio dal serbatoio (A) in un contenitore adeguato.

2. Rimuovere il tappo (B) dal tubo di scarico (C).

3. Dopo avere scaricato l'olio, serrare il tappo di scarico (B).

4. Aprire il tappo del bocchettone di rifornimento (D).

5. Riempire con olio idraulico prescritto (vedere Olio idraulico in questa sezione) fino a portare il livello tra le tacche “Min” e “Max” della relativa scala della spia trasparente (E).

   IMPORTANTE: Rifornire il serbatoio fino al livello corretto. Il livello dell'olio varia sulle macchine con o senza opzione scarico rimorchio ad alta portata. Fare riferimento alla relativa scala di livello olio sulla decalcomania (F) o (G).
