Retiro e instalación del cárter de aceite

1.

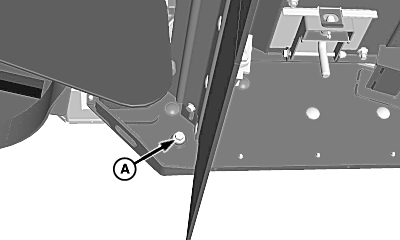

   H99231-UN-30NOV10

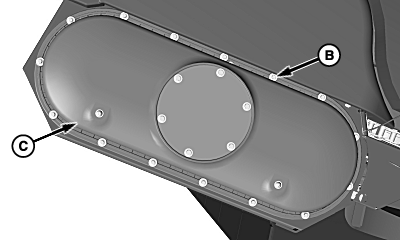

   H99234-UN-30NOV10

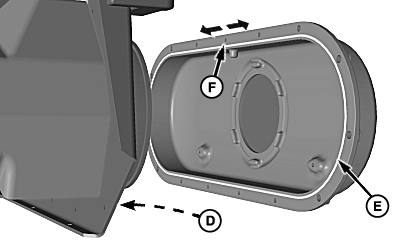

   H99235-UN-30NOV10

   A - Tapón de vaciado

   B - Tornillo y arandela (se usan 15)

   C - Cárter de aceite

   D - Superficie del bastidor

   E - Retén

   F - Agujero central

   Elevar completamente el cabezal de maíz y aplicar el tope de seguridad del alimentador de mies.

---




2. Poner en funcionamiento la plataforma de corte durante un corto periodo de tiempo para calentar el aceite.

3. NOTA: Verter el líquido en un recipiente limpio y desecharlo correctamente.

   Retirar el tapón de vaciado (A), soltar el tope de seguridad y bajar el cabezal de maíz para drenar el aceite.

4. IMPORTANTE: Evitar dañar el sello reutilizable del cárter. No usar objetos afilados para separar el cárter del bastidor del cabezal de maíz.

   Retirar los tornillos y arandelas (B) y el cárter de aceite (C).

5. Limpiar toda suciedad y aceite del bastidor (D) sobre el cual está montado el cárter de aceite.

6. Verificar que el retén del cárter de aceite (E) está limpio y no presenta daños. Sustituir según sea necesario.

7. NOTA: Al montar el cárter de aceite, empezar a instalar la tornillería en el centro (F) y seguir hacia fuera.

   Instalar el cárter de aceite con los tornillos y arandelas. Apretar al valor especificado.

   Elemento	Medición	Especificación
   Tornillos del cárter de aceite	Par de apriete	10 Nm (89 lb-in.)

8.
   H99231-UN-30NOV10

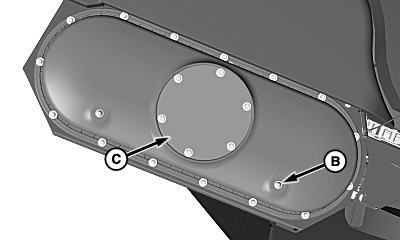

   H99232-UN-30NOV10

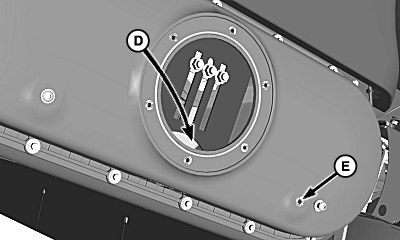

   H99233-UN-30NOV10

   A - Tapón de vaciado

   B - Tapón de nivel

   C - Puerta de acceso

   D - Punto de llenado

   E - Orificio del tapón de vaciado

   Instale el tapón de vaciado (A).

---




9. Quitar el tapón de nivel (B) y la puerta de acceso (C).

10. IMPORTANTE: El nivel de aceite se debe revisar con el cabezal de maíz en la cosechadora y las puntas recogedoras en contacto con el suelo (en un ángulo de 25 grados aproximadamente).

    Añadir aceite para engranajes SAE 80/90 a través del difusor de la puerta de acceso (D) hasta que llegue a la parte inferior del orificio del tapón de nivel (E).

    Elemento	Medición	Especificación
    Colector de aceite	Capacidad	0,9 l (1 qt)

11. NOTA: Verificar que el retén de la puerta de acceso esté limpio y no presente daños. Sustituir según sea necesario.

    Instalar el registro y el tapón de nivel.
