Procedimientos del usuario para la calibración de las cosechadoras Series 50/60

Preparación de la plataforma de corte para la calibración:

  • Acople el cabezal a la cosechadora y conecte el grupo de cables del cabezal al grupo de cables de la cosechadora.
  • Ponga el muelle neumático en su punto de ajuste (ver CONFIGURACIÓN DEL MUELLE NEUMÁTICO (ANTES DE CALIBRAR EL CABEZAL) en esta sección).
  • Asegúrese de que los sensores de altura del cabezal (si existen) estén funcionando.
  • Arranque la cosechadora y conduzca hasta una superficie firme y nivelada.

H71445
H71445-UN-28MAR02

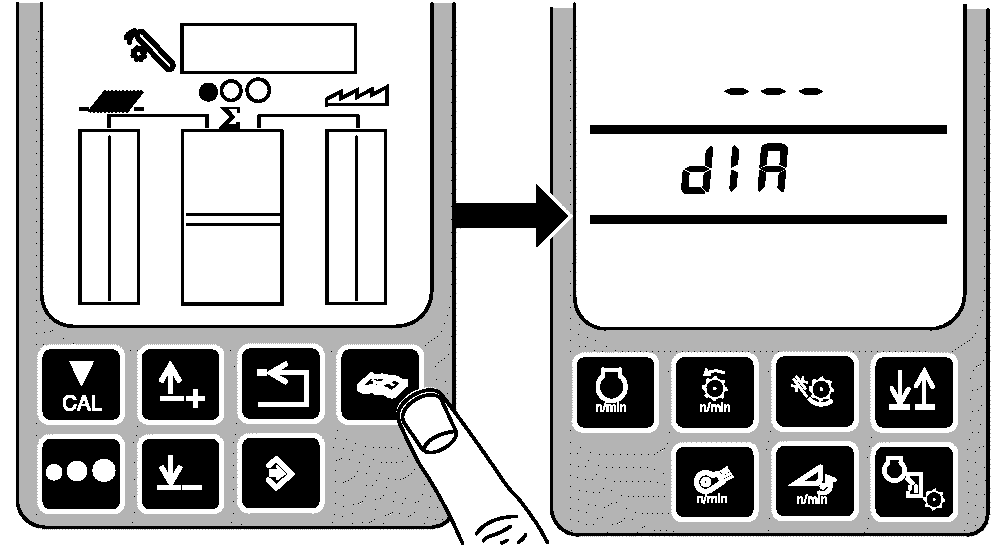

Presionar el interruptor de diagnóstico. En el tacómetro de tres líneas aparecerá DIA.

H68151
H68151-UN-23MAY01

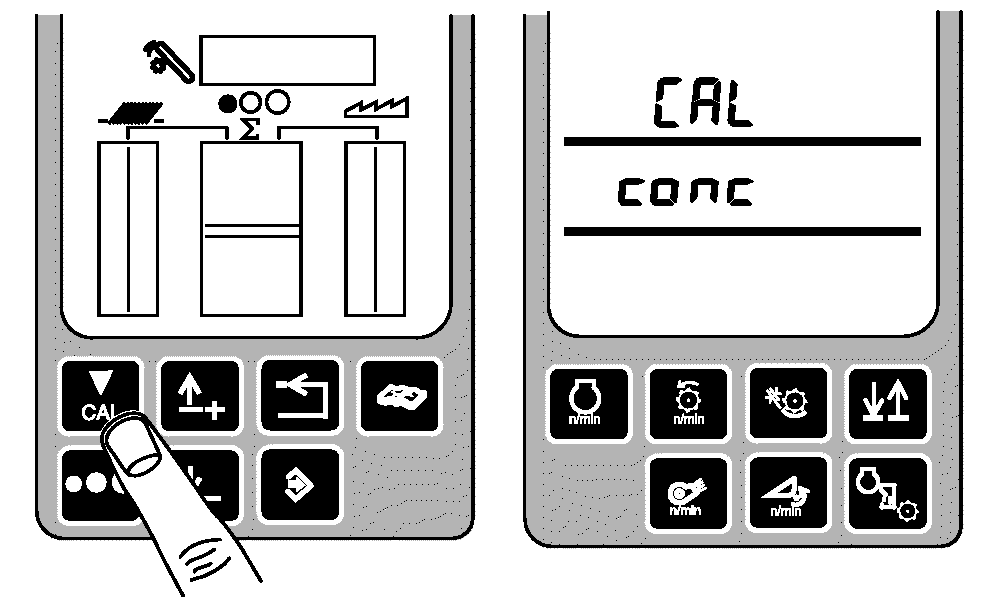

Pulsar el botón de calibración. En el tacómetro de tres líneas aparecerán CAL y conc.

H68159
H68159-UN-23MAY01

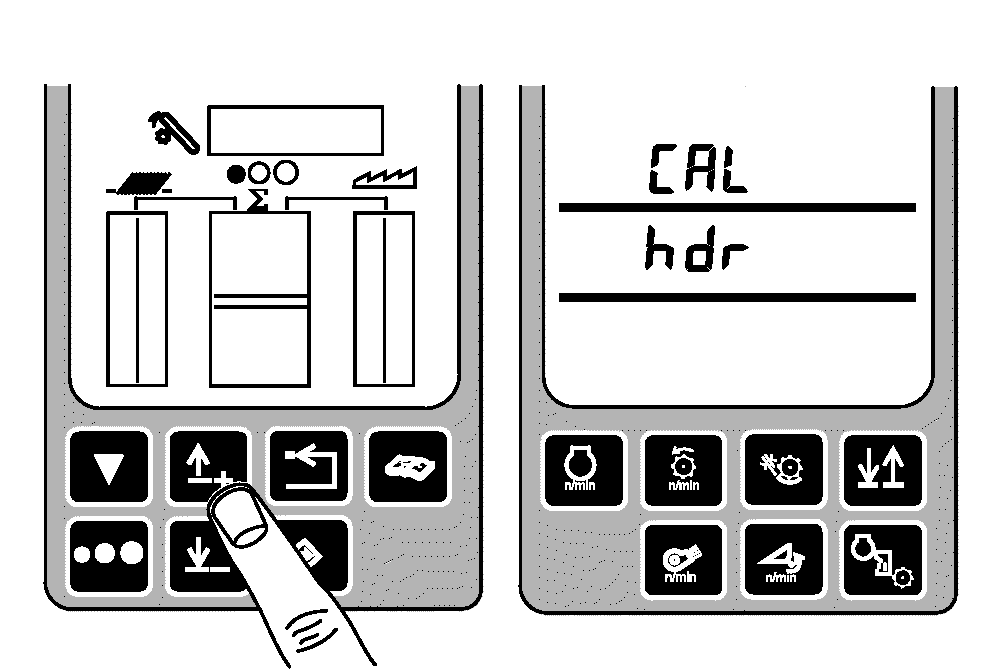

Pulsar las teclas de flecha arriba o flecha abajo hasta que los mensajes CAL y hdr se visualicen en el tacómetro de tres líneas.

H68160
H68160-UN-23MAY01

H71305
H71305-UN-14MAR02

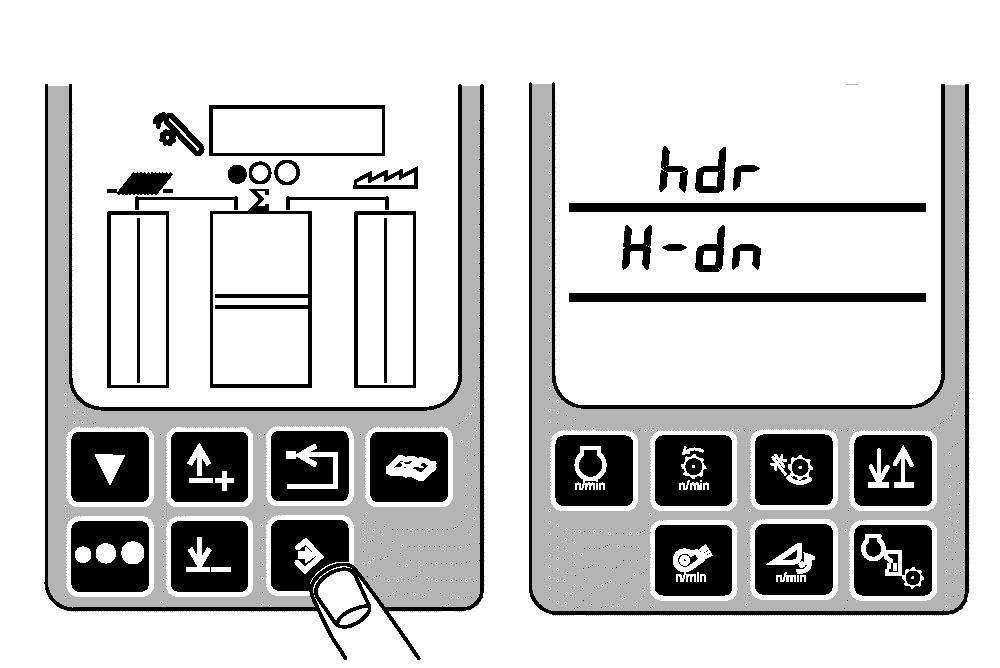

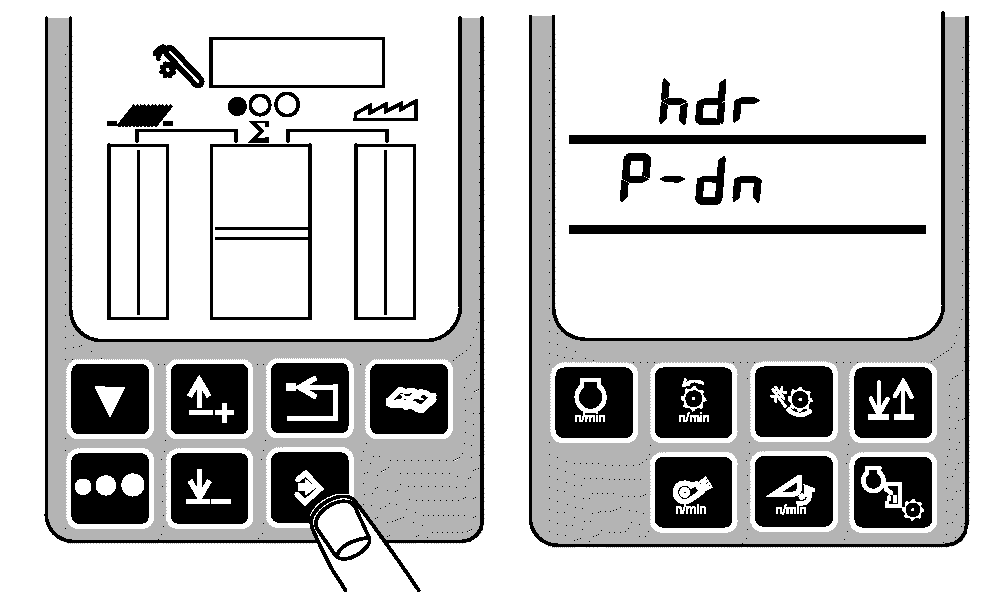

Pulsar el interruptor de confirmación para acceder al modo de calibración del cabezal. Los mensajes hdr y H-dn se visualizan en el tacómetro de tres líneas (P-dn aparecerá cuando una plataforma HYDRAFLEX tenga presión).

NOTA: Cuando la plataforma Hydraflex está equipada con sensores auxiliares aparecerá H-dn.

H74747
H74747-UN-18MAR03

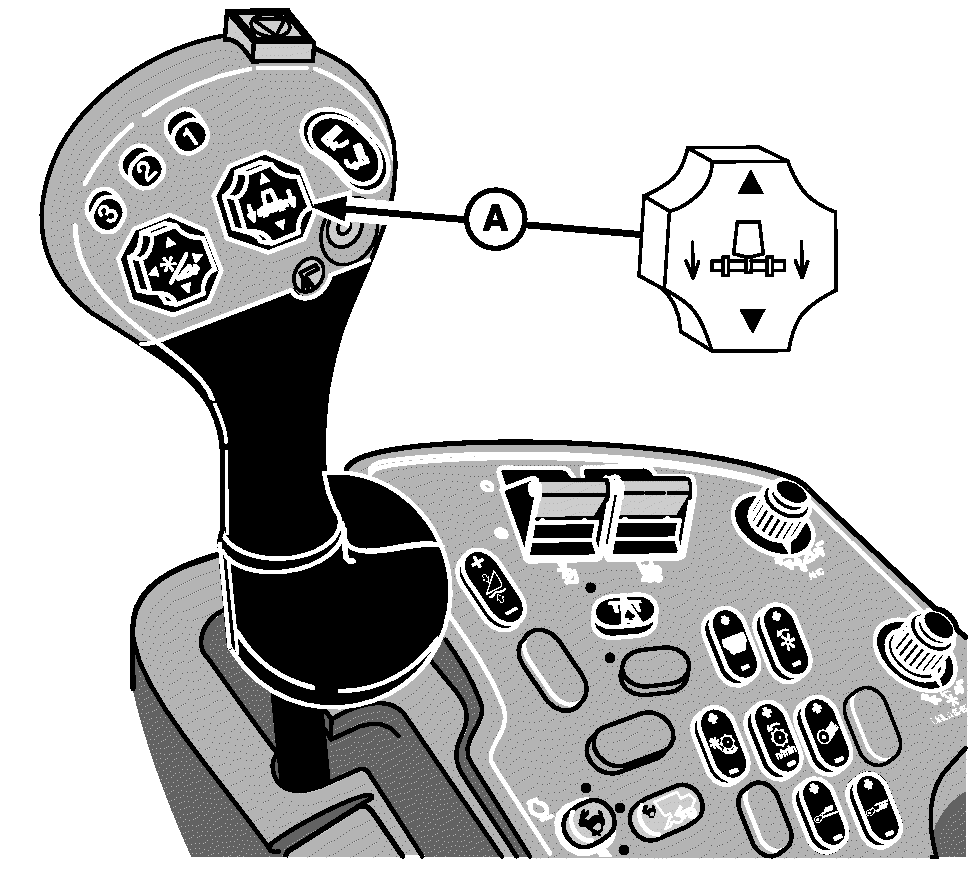

A - Interruptor de elevación / descenso del cabezal

Fije un valor mínimo para el sensor.

Bajar e inclinar la plataforma de corte con el interruptor de elevar/bajar e inclinar (A) hasta que la plataforma quede apoyada sobre el suelo.

H75742
H75742-UN-18MAR03

Cuando se visualice H-dn, vaya al paso siguiente.

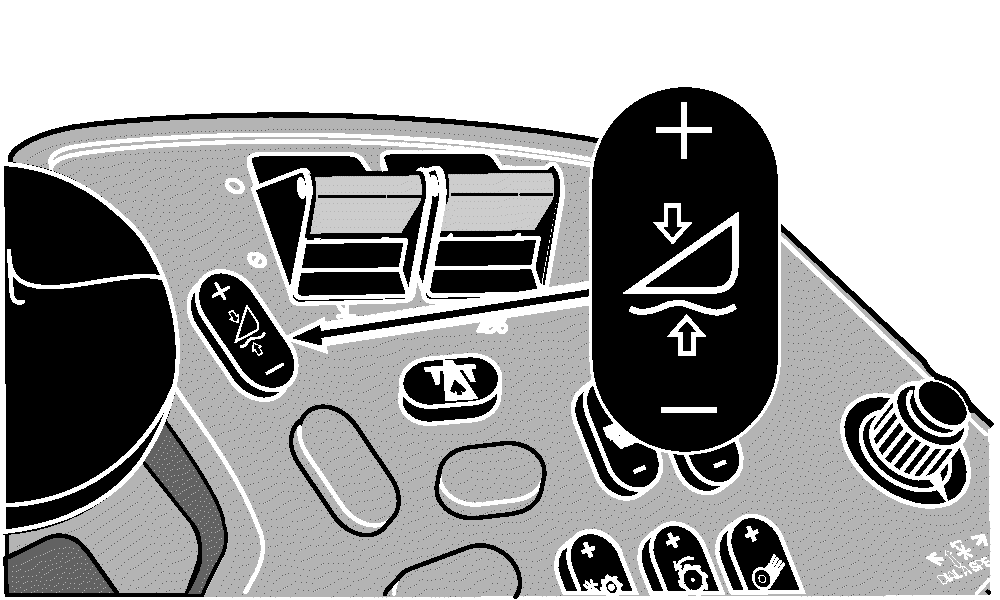

Cuando se visualice P-dn, reducir la presión con el botón de autoflotación de la plataforma de corte hasta que sea inferior a 1000 psi (6900 kPa) (69 bar).

A medida que descienda la presión, se visualizará la presión de autoflotación.

H-dn aparecerá cuando la presión sea inferior a 1000 psi (6900 kPa) (69 bar).

H68161
H68161-UN-23MAY01

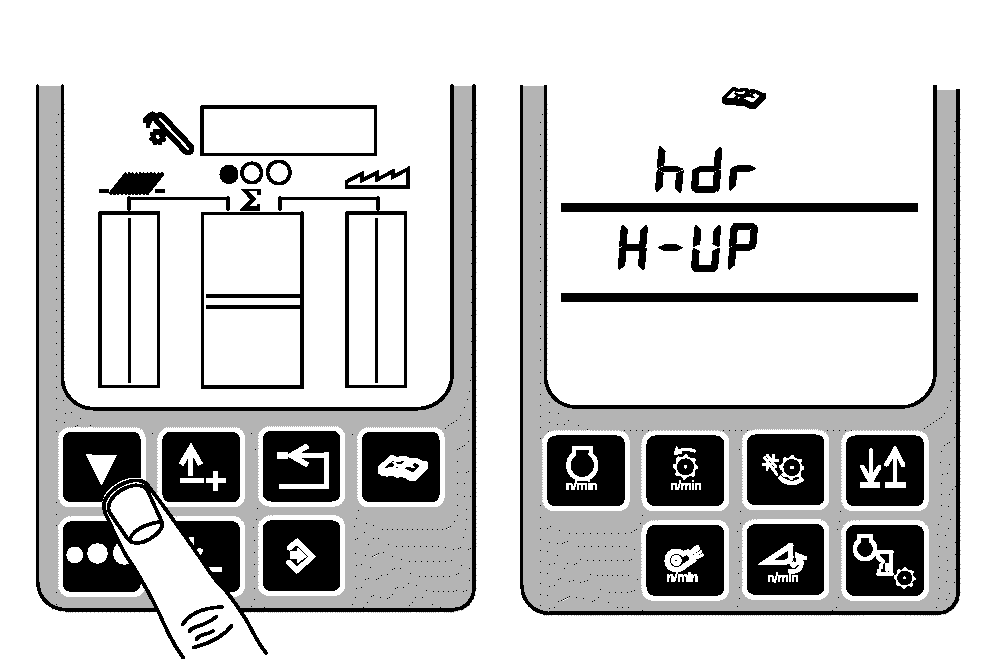

Pulsar el interruptor de calibración. Los mensajes hdr y H-UP se visualizan en el tacómetro de tres líneas.

H74747
H74747-UN-18MAR03

A - Interruptor de elevación / descenso del cabezal

Fije un valor máximo para el sensor.

Elevar el cabezal completamente con el interruptor de elevación/descenso del cabezal (A).

H68162
H68162-UN-23MAY01

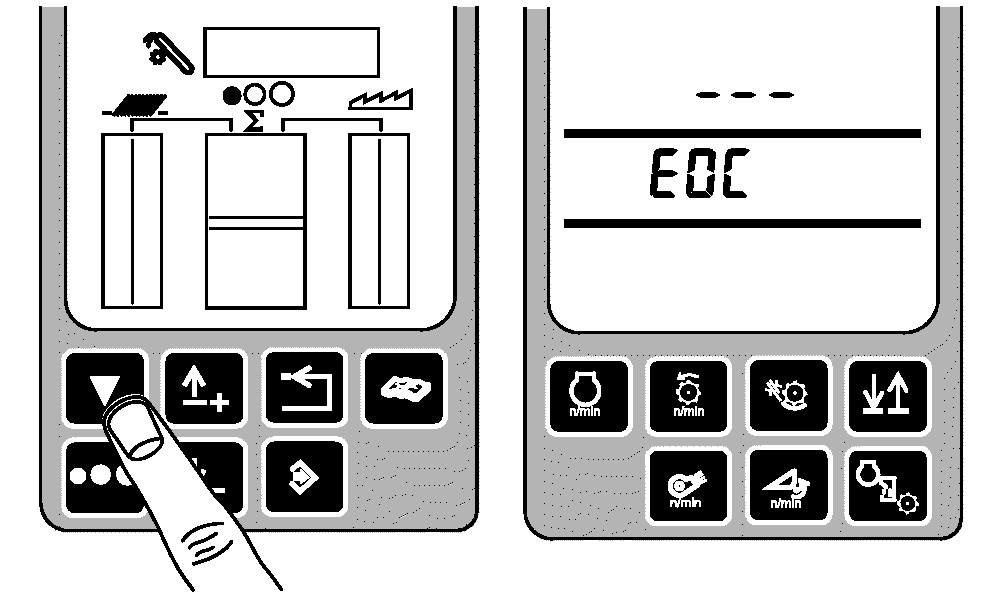

Pulsar el botón de calibración. En el tacómetro de tres líneas aparecerá EOC.

H68163
H68163-UN-23MAY01

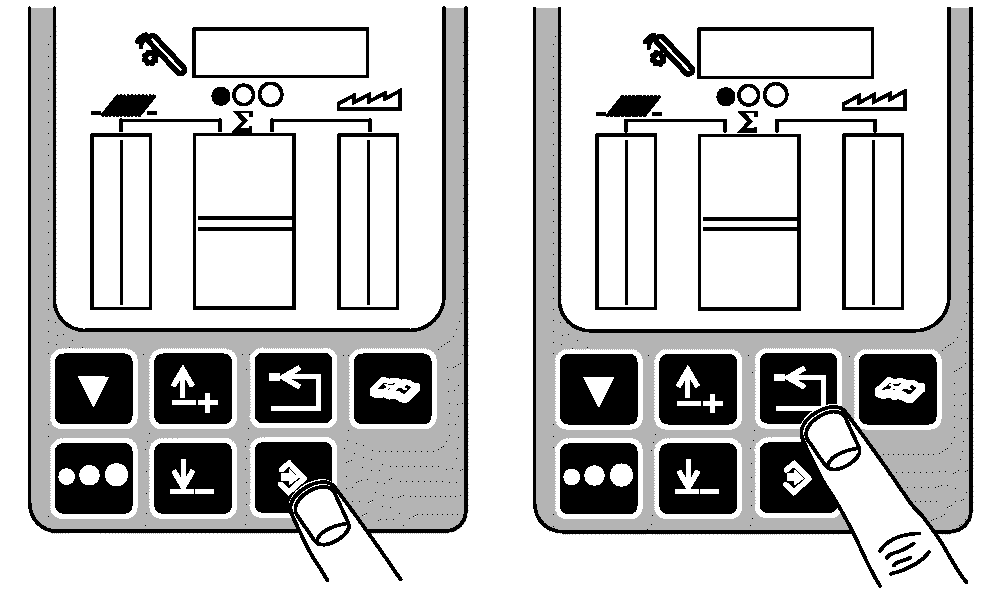

Presione el interruptor Enter (Entrar) para guardar los valores de calibración y vuelva al modo normal de funcionamiento, o presione el interruptor de flecha atrás para interrumpir la calibración (sin guardar los valores nuevos).

Pulsar el interruptor de flecha atrás para regresar a funcionamiento normal.

KR43067,0000966-63-20111024
