Instalación de Contrapesos Delanteros QUIK-TATCH™

P11748-UN-10OCT02

P11749-UN-10OCT02

P11753-UN-10OCT02

A - Soporte de contrapesos delantero

B - Tornillería del contrapeso básico

C - Tornillo retenedor

D - Contrapesos adicionales

E - Retenedor

ATENCIÓN: Lastre delantero adicional puede ser necesario para transportar implementos montados en la parte trasera. Cuando el implemento es levantado, maneje lentamente sobre superficies rugosas, indiferentemente de cuanto lastre es usado.

ATENCIÓN: Los contrapesos son pesados. Use técnicas y/o equipo apropiado de levantamiento.

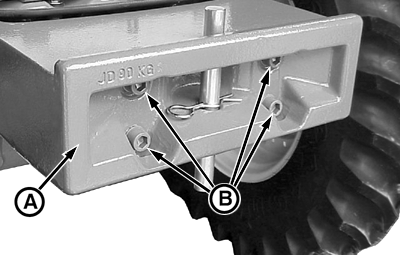

IMPORTANTE: Apriete los tornillos (B) del contrapeso básico (A) a 600 N•m (440 lb-ft). Apriete los tornillos (C) de los contrapesos adicionales (D) a 230 N•m (170 lb-ft).

El soporte de contrapeso frontal (A) pesa 90 kg (198 lb) aproximadamente. Cada contrapeso adicional (D) pesa 43 kg (95 lb).

Más de 14 contrapesos pueden ser instalados en el soporte de contrapeso frontal.

Los contrapesos deben de ser instalados en pares, balanceados en ambos lados del perno central del soporte.

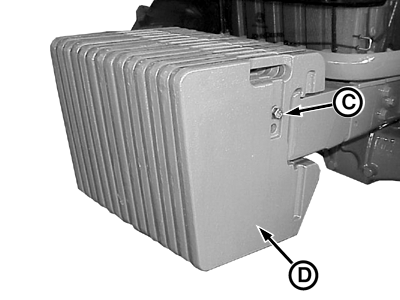

1. Para instalar más de seis contrapesos adicionales, inserte tornillos retenedores (C) de longitud apropiada dentro de los agujeros en posición opuesta y asegúrelos con tuercas. Apriete según especificaciones:

   Especificación
   Tuerca del tornillo retenedor— Par de apriete..............	230 N•m (170 lb)

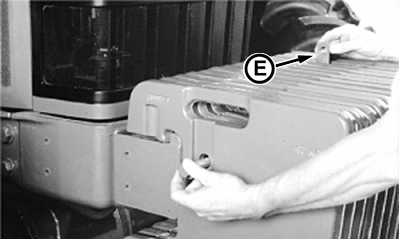

2. Para instalar 8 o más contrapesos adicionales, arriba de lo permitido, inserte los retenedores (E) entre los contrapesos, uno con el agujero roscado hacia arriba y el otro con el agujero roscado hacia abajo. Asegúrelos con tuercas y apriete según especificaciones.
