Sprawdzanie i czyszczenie odstojnika filtra paliwa i wymiana filtra

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Opary paliwa są wybuchowe i łatwopalne:

  • Nie palić tytoniu podczas manipulowania paliwem.
  • Chronić paliwo przed płomieniem lub iskrami.
  • Wyłączać silnik przed czynnościami obsługowymi.
  • Ostudzić silnik przed obsługą.
  • Pracować w dobrze przewietrzanym miejscu.
  • Natychmiast wycierać rozlane paliwo.

WSKAZÓWKA: Wymieniać filtr przy niskim poziomie paliwa.


Sprawdzanie odstojnika

  1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.) Poczekać, aż silnik ostygnie.

  2. Sprawdzić odstojnik paliwa. Jeśli wykryto wodę i osad, zdjąć odstojnik i wymienić filtr paliwa.


Czyszczenie miski odstojnika i wymiana filtra paliwa

LV18268
LV18268-UN-11JUL13

A - Zawór odcinania paliwa

B - Położenie zamknięcia

C - Miska odstojnika

  1. Przestawić zawór odcinania paliwa (A) do położenia C (zamknięte) (B).

  2. Podstawić miskę do spuszczania paliwa pod odstojnik (C) filtra paliwa.

  3. Obrócić miskę osadnikową w lewo, aby ją wyjąć.

  4. Zdjąć i wybrakować filtr paliwa.

  5. Oczyścić odstojnik.

  6. Zainstalować nowy filtr na głowicy filtra.

  7. Zamontować miskę osadnikową.

  8. Otworzyć zawór odcinający dopływ paliwa.

  9. WSKAZÓWKA: Układ paliwowy odpowietrza się samoczynnie.

    Przed podjęciem próby uruchomienia obrócić kluczyk do położenia włączenia zapłonu na 10–15 sekund, aby pompa elektryczna usunęła powietrze ze zbiornika na osady.


Wymiana filtra paliwa

WSKAZÓWKA: Wymieniać filtr przy niskim poziomie paliwa.

  1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.) Poczekać, aż silnik ostygnie.

  2. Zamknąć zawór odcinający paliwo.

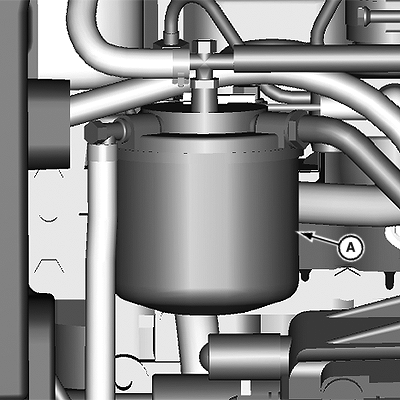

  3. LV18269
    LV18269-UN-11JUL13

    A - Filtr paliwa

    Ustawić miskę drenażową pod filtrem paliwa (A), aby zebrać spływające paliwo.


  4. Obrócić filtr w lewo, wyjąć i wyrzucić.

  5. Nanieść paliwo na powierzchnię uszczelki nowego filtra paliwa.

  6. Zainstalować nowy filtr na głowicy filtra. Obrócić o cały obrót, aż filtr zetknie się z głowicą.

  7. Otworzyć zawór odcinający dopływ paliwa.

KN52281,10048ED-53-20130710
