Dociążanie maszyny

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Dociążona maszyna może stać się niestabilna po podniesieniu osprzętu. Na nierównej powierzchni i podczas skręcania z uniesionym osprzętem należy prowadzić z niewielką prędkością.

WAŻNE: Unikać uszkodzenia! NIE przeciążać opon. Nie przekraczać maksymalnego ciśnienia w oponach lub maksymalnej nośności.

Dodawać obciążniki z przodu maszyny, jeśli są potrzebne do poprawy stabilności. Podczas holowania dużych obciążeń i gdy tyłu maszyny jest zamontowany ciężki osprzęt, może dochodzić do podnoszenia kół przednich. Zastosować obciążenie o wartości wystarczającej do utrzymania kontroli nad układem kierowniczym i zabezpieczenia przed przewróceniem się ciągnika. Zdjąć obciążniki, gdy nie są już potrzebne.

WAŻNE: Unikać uszkodzenia! Jeśli dociążenie nie jest już potrzebne, zdjąć obciążniki.

Kody urządzeń

W poniższej tabeli znajduje się liczba obciążników, które należy zamontować na przedzie maszyny w przypadku korzystania z osprzętu firmy John Deere. Dane dotyczące kodów osprzętu znajdują się w części podręcznika użytkownika osprzętu poświęconej dociążaniu.

Kod urządzenia z instrukcji danego urządzenia należy dopasować do kodu odpowiadającego typowi ciągnika oraz zaczepu. Jeśli kod znajduje się między dwiema przedstawionymi w tabeli liczbami, do określenia liczby obciążników montowanych z przodu maszyny należy użyć wyższej wartości.

Zamieszczone kody odnoszą się do warunków idealnych. Rzeczywiste warunki robocze mogą wymagać zastosowania dodatkowego balastu. W przypadku niektórych urządzeń firmy John Deere zamiast kodu danego urządzenia została podana liczba montowanych z przodu obciążników.

Kody maksymalnej liczby urządzeń:

• Ciągnik podstawowy: 21
• Ciągnik z ładowarką 305/D160: 52
• Ciągnik z ładowarką 305/D160, bez kosza: 36

Kody urządzeń wykorzystujących zaczep iMatch™ Quick-Attach
Liczba obciążników po 20 kg (42 lb.)	3036E
0	21
1	23
2	25
3	27
4	29
5	31
6	33
7	35
8	37
9	39
10	41

Kody urządzeń wykorzystujących zaczep iMatch™ Quick-Attach
Liczba obciążników po 32 kg (72 lb.)	3036E
0	21
1	24
2	28
3	31
4	35
5	39
6	42
7	46
8	49
9	53
10	57

Dopuszczalne obciążenia opon

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! NIE przeciążać opon. Nie należy przekraczać maksymalnego ciśnienia w oponach ani maksymalnego obciążenia.

Jeśli użycie wymaganego balastu spowoduje nadmierne obciążenie opon, należy zmniejszyć ciężar roboczy lub wymienić opony na inne.

Maksymalne ciśnienie w oponach i ich maksymalne obciążenie podano w rozdziale SPECYFIKACJE.

Zweryfikować informacje o maksymalnym ciśnieniu w oponach i maksymalnej nośności, jeśli są wytłoczone na bocznej ścianie opony.

Używanie opcjonalnych żeliwnych obciążników kół tylnych

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! NIE przeciążać opon. Nie należy przekraczać maksymalnego ciśnienia w oponach ani maksymalnego obciążenia.

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Podzespoły lub osprzęt maszyny są ciężkie. Użyć odpowiedniego urządzenia do podnoszenia albo skorzystać z pomocy drugiej osoby podczas podnoszenia, montażu lub zdejmowania elementu lub osprzętu.

Przymocować obciążniki do obu kół tylnych, używając bezpiecznego urządzenia do podnoszenia. Na każdym kole można zamontować w sumie trzy obciążniki. Informacje dotyczące montażu i liczby używanych obciążników, patrz instrukcja obsługi narzędzia.

Obciążniki tylnych kół są dostępne u dealera John Deere.

Używanie opcjonalnej tylnej skrzynki przeciwwagi

UWAGA: Unikać zranienia! W celu poprawienia stabilności maszyny z ładowaczem czołowym, zaleca się stosowanie skrzynki przeciwwagi. Używać przeciwwagi zgodnie z zaleceniami w instrukcji obsługi ładowacza.

Tylna skrzynka przeciwwagi jest używana jako dociążenie na 3-punktowym układzie zawieszenia. Przybliżona masa różnych materiałów jest podana w instrukcji obsługi narzędzia.

Dociążanie cieczą w oponach

UWAGA: Unikać zranienia! Do napełniania opon cieczą (dociążania) konieczny jest specjalny sprzęt i przeszkolenie. Eksplodująca opona może spowodować obrażenia ciała. Zlecić wykonanie tej czynności przedstawicielowi firmy John Deere lub wyspecjalizowanej firmie.

WAŻNE: Unikać uszkodzenia! Pokryć całkowicie obręcz roztworem, aby uniknąć korozji, ale nigdy powyżej 90 procent wypełnienia. Przy większej ilości roztworu poduszka powietrzna jest zbyt mała, aby skutecznie tłumić wstrząsy. Może to doprowadzić do uszkodzenia opony.

WSKAZÓWKA: Stosowanie alkoholu do dociążania płynem nie jest zalecane. Roztwór chlorku wapnia jest cięższy i tańszy.

Bezpiecznym, tanim i niezamarzającym środkiem dociążającym jest wodny roztwór chlorku wapnia. Prawidłowo używany nie spowoduje uszkodzenia opon, dętek, ani obręczy.

Mieszanina 0,4 kg chlorku wapnia na litr wody (3,5 lb./gal.) nie będzie zamarzać w temperaturze powyżej -45°C (-50°F).

Napełniać opony bezdętkowe przynajmniej do poziomu zaworu (minimum 75% wypełnienia). Mniejsza ilość roztworu wystawiłaby część obręczy na działanie korozji.

Opony dętkowe mogą być napełniane do dowolnego poziomu poniżej 90%.

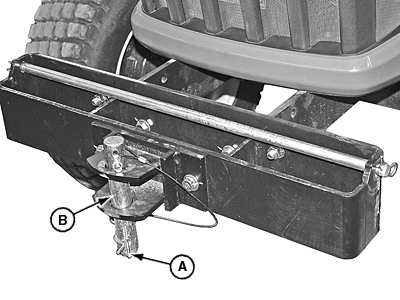

Przednie obciążniki, przedłużenie uchwytu przednich obciążników i przedni zaczep

LV18382-UN-16JUL13

A - Zawleczka

B - Sworzeń zaczepu

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Nie wolno montować obciążników na płycie przedniego zderzaka, ponieważ może to doprowadzić do uszkodzenia atrapy. Dla przednich obciążników należy używać opcjonalnego przykręcanego uchwytu.

Obciążniki Quik-Tatch™ oraz elementy mocujące są dostępne u przedstawiciela firmy John Deere. Każdy obciążnik waży 19 kg (42 lb.) lub 32 kg (70 lb.).

Przedłużenie przedniego wspornika na obciążniki może pomieścić do sześciu obciążników typu Quick-Tatch.

Korzystanie z przedniego zaczepu:

1. Wyjąć zawleczkę sprężystą (A).

2. Wyjąć nawiercony sworzeń zaczepu (B) ze wspornika zaczepu.

3. Dopasować otwory w sprzęcie do otworów na wsporniku zaczepu.

4. Włożyć sworzeń przez wspornik zaczepu i sprzęt.

5. Zamocować zawleczkę sprężystą.
