Wartości momentu dokręcania śrub i wkrętów metrycznych

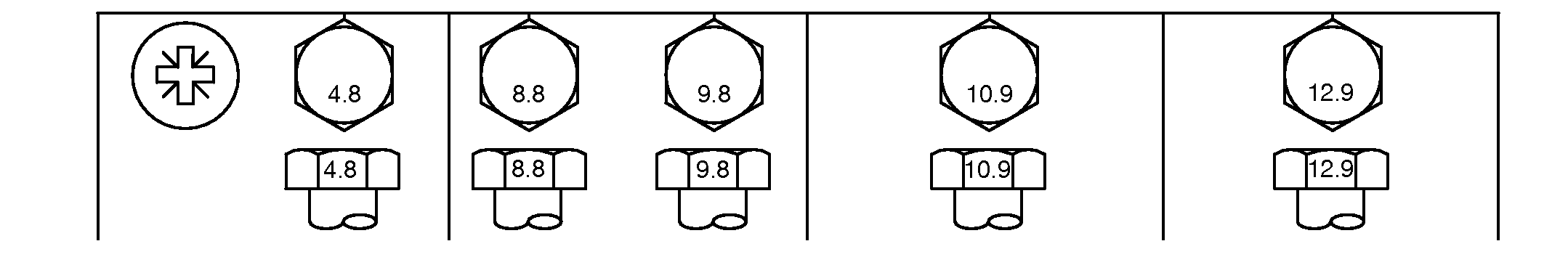

TS1742-UN-31MAY18

Rozmiar śruby lub wkrętu	Klasa 4.8				Klasa 8.8 lub 9.8				Klasa 10,9				Klasa 12.9
	Śruba z łbem sześciokątnym1		Śruba z łbem kołnierzowym2		Śruba z łbem sześciokątnym1		Śruba z łbem kołnierzowym2		Śruba z łbem sześciokątnym1		Śruba z łbem kołnierzowym2		Śruba z łbem sześciokątnym1		Śruba z łbem kołnierzowym2
	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in
M6	3,6	31,9	3,9	34,5	6,7	59,3	7,3	64,6	9,8	86,7	10,8	95,6	11,5	102	12,6	112
									N·m	lb·ft	N·m	lb·ft	N·m	lb·ft	N·m	lb-ft
M8	8,6	76,1	9,4	83,2	16,2	143	17,6	156	23,8	17,6	25,9	19,1	27,8	20,5	30,3	22,3
			N·m	lb·ft	N·m	lb·ft	N·m	lb-ft
M10	16,9	150	18,4	13,6	31,9	23,5	34,7	25,6	46,8	34,5	51	37,6	55	40,6	60	44,3
	N·m	lb-ft
M12	—	—	—	—	55	40,6	61	45	81	59,7	89	65,6	95	70,1	105	77,4
M14	—	—	—	—	87	64,2	96	70,8	128	94,4	141	104	150	111	165	122
M16	—	—	—	—	135	99,6	149	110	198	146	219	162	232	171	257	190
M18	—	—	—	—	193	142	214	158	275	203	304	224	322	245	356	263
M20	—	—	—	—	272	201	301	222	387	285	428	316	453	334	501	370
M22	—	—	—	—	365	263	405	299	520	384	576	425	608	448	674	497
M24	—	—	—	—	468	345	518	382	666	491	738	544	780	575	864	637
M27	—	—	—	—	683	504	758	559	973	718	1080	797	1139	840	1263	932
M30	—	—	—	—	932	687	1029	759	1327	979	1466	1081	1553	1145	1715	1265
M33	—	—	—	—	1258	928	1398	1031	1788	1319	1986	1465	2092	1543	2324	1714
M36	—	—	—	—	1617	1193	1789	1319	2303	1699	2548	1879	2695	1988	2982	2199
Podane nominalne wartości momentu obrotowego są przeznaczone do ogólnego wykorzystania przy założonej dokładności przykręcania wynoszącej 20%, na przykład podczas ręcznego przykręcania kluczem dynamometrycznym. NIE STOSOWAĆ tych wartości, gdy dla zastosowań specjalnych podane są inne wartości momentów lub procedury dokręcania. W przypadku nakrętek zabezpieczających, nierdzewnych stalowych elementów mocujących lub nakrętek na śrubach w kształcie U korzystać z instrukcji dokręcania przewidzianej dla danego przypadku.									Elementy mocujące zastępować innymi, tej samej lub wyższej klasy jakości. Jeśli zastosowano elementy mocujące wyższej klasy jakości, dociągać je do wytrzymałości śrub oryginalnych.
Upewnić się, że gwinty elementów mocujących są czyste. Nałożyć cienką warstwę oleju Hy-Gard™ lub jego odpowiednika pod łeb i na gwint elementu mocującego, jak pokazano na poniższym rysunku. Użyć niewielkiej ilości oleju, aby zmniejszyć ryzyko zablokowania hydraulicznego w otworach nieprzelotowych z powodu nadmiaru oleju. Poprawnie rozpocząć wkręcanie gwintu.
