Regulacja wartości momentu obrotowego śrub osi przedniej

WSKAZÓWKA: Należy dobrać odpowiedni moment dokręcania śruby, aby uzyskać odpowiedni luz roboczy i zapobiec nadmiernemu przesuwaniu się przedniej osi w przód i w tył.

1.

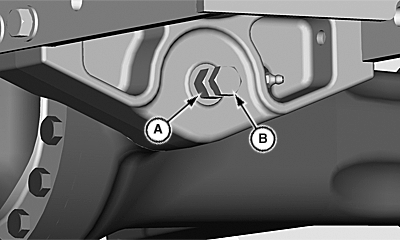

   LV19180-UN-26SEP13

   A - Nakrętka zabezpieczająca

   B - Śruba oporowa

   Zaparkować maszynę w bezpieczny sposób. (Patrz punkt Bezpieczne parkowanie w rozdziale Bezpieczeństwo).

---




2. UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Maszyna może spaść lub ześlizgnąć się z niebezpiecznego urządzenia do podnoszenia lub podpór.

   • Używać bezpiecznego urządzenia podnoszącego dostosowanego do podnoszonego obciążenia.
   • Opuścić maszynę na podpory podnośnikowe lub inne stabilne wsporniki i zablokować koła przed przystąpieniem do konserwacji.



   Unieść oś przednią do góry, aby ją odciążyć.

3. Nasmarować przednie i tylne czopy zawieszenia obrotowego.

4. Poluzować przeciwnakrętkę (A).

5. Dokręcić śrubę oporową (B) zgodnie ze specyfikacją.

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Śruba oporowa	Moment dokręcania	30 Nm (22,12 lb.-ft.)

   Nie dokręcać zbyt mocno.

6. 3 razy poruszyć osią w obie strony do oporu. Sprawdzić moment dokręcenia.

7. Przytrzymać śrubę oporową i dokręcić przeciwnakrętkę zgodnie ze specyfikacją.

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Przeciwnakrętka	Moment dokręcania	70 Nm (51,63 lb·ft)

8. Opuścić oś przednią pojazdu na ziemię.
