Sprawdzanie poziomu oleju przekładniowego

1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.) Poczekać co najmniej jedną godzinę, aż maszyna ostygnie.(See Parking Safely in Safety section.) Allow machine to cool down for at least 1 hour.(Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.) Poczekać co najmniej jedną godzinę, aż maszyna ostygnie.

2. WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Podczas sprawdzania poziomu oleju, do przekładni mogą się dostawać zanieczyszczenia. Oczyścić obszar wokół wskaźnika prętowego przed wyjęciem wskaźnika.

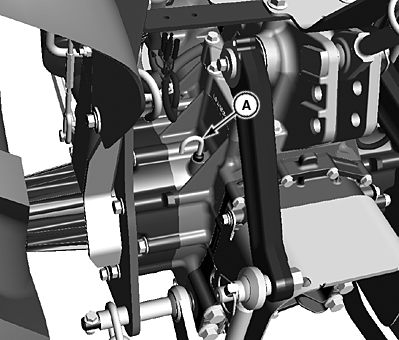

   LV17236-UN-26MAR13

   A - Bagnet

   Pociągnąć, aby wyciągnąć bagnet (A) znajdujący się z lewej strony skrzyni biegów zintegrowanej z mechanizmem różnicowym. Wytrzeć czystą szmatą.

---




3. Włożyć wskaźnik prętowy.

4. Wyjąć wskaźnik prętowy.

5.
   LVAL38336-UN-21AUG12

   B - Znak poziomu oleju

   C - Znak poziomu oleju

   Za pomocą bagnetu sprawdzić poziom oleju. Poziom oleju powinien być pomiędzy poziomami (B) i (C) na bagnecie.

---




6. WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Starać się zapobiegać dostawaniu się zanieczyszczeń do przekładni. Oczyścić obszar wokół korka wlewu przed odkręceniem.

   Nie napełniać nadmiernie przekładni. Olej rozszerza się podczas pracy i może wypłynąć.


   LV17639-UN-01MAY13

   D - Korek wlewu oleju

   Jeśli poziom oleju jest niski:
   • Odkręcić korek wlewu (D).
   • Dolać zalecany olej przez otwór wlewowy, aż do uzyskania prawidłowego poziomu oleju.



---




7. Jeśli poziom oleju sięga powyżej górnego znaku na bagnecie, spuścić olej do prawidłowego poziomu.

8. Włożyć bagnet.

9. Założyć i dokręcić korek wlewu.
