Demontaż i montaż paneli bocznych

Demontaż

1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie w sekcji Bezpieczeństwo.)

2. Podnieść pokrywę komory silnika.

3.

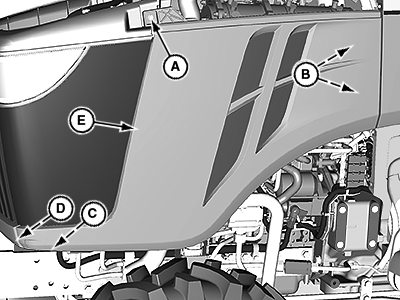

   LV17666-UN-02MAY13

   Pokazano lewą stronę. Prawa strona jest podobna.


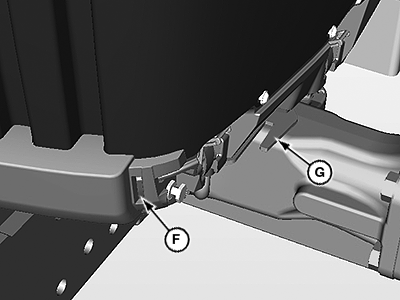

   LV17667-UN-02MAY13

   A - Śruba

   B - Nakrętka montażowa (4 szt.)

   C - Zaczep montażowy

   D - Przedni zaczep montażowy

   E - Panel boczny

   F - Przednie gniazdo mocowania

   G - Hak montażowy

   Odkręcić nakrętkę i wyjąć śrubę (A).

---




4. Zdemontować nakrętki (B), aby zwolnić boczny panel.

5. Odchylić panel boczny (E) od maszyny i przesunąć go do przodu tak, aby zaczep mocujący (C) odsłonił hak montażowy (G) i przednie gniazdo mocowania (F). Zdjąć panel boczny.

Montaż

1. Wyrównać hak mocujący bocznego panelu i zaczep z przednim gniazdem mocowania (F) i hakiem montażowym (G) na maszynie.

2. Przesunąć panel boczny, a następnie przechylić w miejscu.

3. Zabezpieczyć tył wspornika mocującego panel za pomocą nakrętek mocujących (B).

4. Wkręcić śrubą (A) i zamontować nakrętkę, aby zabezpieczyć boczny panel (E).

5. Zamknąć maskę.
