Używanie zaworu selektywnego sterowania (SCV) tylnego wyjścia

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Płyn wydostający się pod wysokim ciśnieniem może przebić skórę, powodując poważne obrażenia ciała. Aby uniknąć niebezpieczeństwa, całkowicie uwolnić ciśnienie przed odłączeniem przewodów hydraulicznych lub innych. Przed zwiększeniem ciśnienia dokręcić wszystkie połączenia.

• Sprawdzać przecieki za pomocą kawałka kartonu. Chronić ręce i ciało przed płynami pod wysokim ciśnieniem.
• Jeśli wydarzy się wypadek, natychmiast zgłosić się do lekarza. Każdy płyn wstrzyknięty pod skórę musi być chirurgicznie usunięty w ciągu kilku godzin, w przeciwnym razie może wystąpić zakażenie. Lekarze nie zaznajomieni z tego typu przypadkami powinni odnieść się do źródeł wiedzy medycznej. Informacje takie są dostępne w Dziale Medycznym firmy Deere & Company w Moline, Illinois, USA. Tylko w Stanach Zjednoczonych i Kanadzie, te informacje można uzyskać pod numerem 1-800-822-8262.

Pojazdy tej serii produkcyjnej można wyposażyć w opcjonalny, hydrauliczny, trzeci zawór selektywnego sterowania (SCV) oraz w wyjścia hydrauliczne umożliwiające pracę z maszynami rolniczymi wymagającym napędu hydraulicznego.

Zamontowane w maszynie wyjścia hydrauliczne to szybkozłącza żeńskie.

Używanie tylnego przełącznika sterowania zaworu SCV

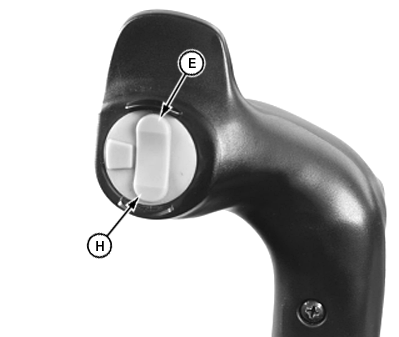

LV17739-UN-09MAY13

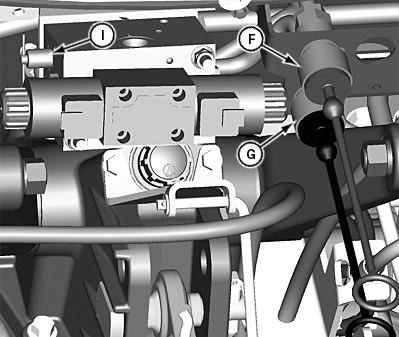

LV17740-UN-09MAY13

E - Górna część przełącznika sterującego

F - Górne wyjście

G - Dolne wyjście

H - Dolna cześć przełącznika sterującego

I - Uchwyt T

Zawór SCV tylnego wyjścia może być obsługiwany w trybie chwilowym w celu sterowania osprzętem, np. wysuwaniem lub wsuwaniem siłownika hydraulicznego. Użycie przełącznika sterowania powoduje bezpośrednią reakcję w postaci doprowadzenia do osprzętu pełnego przepływu hydraulicznego.

1. Obrócić przełącznik aktywacji tylnego wyjścia (A) do położenia włączenia (C).

2. Nacisnąć górną część przełącznika sterowania (E), aby umożliwić wypływ z obwodu przez górne wyjście (F) i powrót do maszyny przez dolne wyjście I (G).

3. Nacisnąć dolną część przełącznika sterowania (H), aby umożliwić wypływ z obwodu przez dolne wyjście (G) i powrót do maszyny przez górne wyjście I (F).

4. Przed podłączeniem lub odłączeniem akcesoriów obrócić uchwyt typu T (I) w kierunku przeciwnym do kierunku ruchu wskazówek zegara, aby otworzyć zawór odpowietrzający i usunąć ciśnienie z obu tylnych wyjść I.

   • Po usunięciu ciśnienia z obu tylnych wyjść obrócić uchwyt typu T (I) w kierunku ruchu wskazówek zegara, aby zamknąć zawór odpowietrzający.

     Należy zapoznać się z instrukcją obsługi osprzętu w celu uzyskania informacji o funkcjach osprzętu odpowiadających używanym szybkozłączom.

     WAŻNE: Zachować ostrożność, aby uniknąć uszkodzenia! Aby zapobiec zanieczyszczeniu szybkozłączy żeńskich, w nieużywanych szybkozłączach zamontować oznaczone odpowiednimi kolorami końcówki przewodów elastycznych.
