Oczyścić filtr powietrza kabiny

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzenia! Przed rozpoczęciem konserwacji filtra powietrza kabiny należy odłączyć wszelkie podłączone z tyłu pojazdu urządzenia. Nie wolno stawać na zaczepie 3-punktowym, ani na osłonie układu WOM.

LV17750-UN-14MAY13

LV17751-UN-14MAY13

LV17752-UN-14MAY13

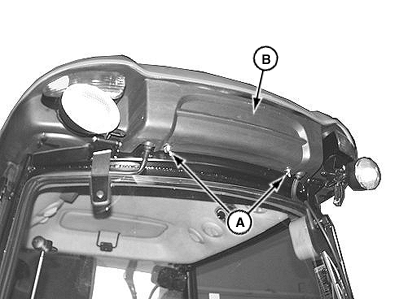

A - Śruby motylkowe

B - Podstawa filtra

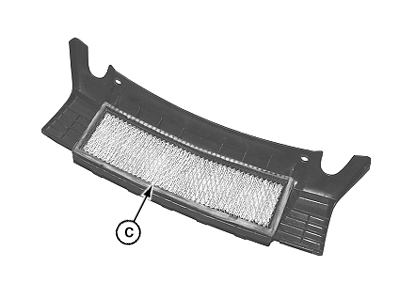

C - Filtr

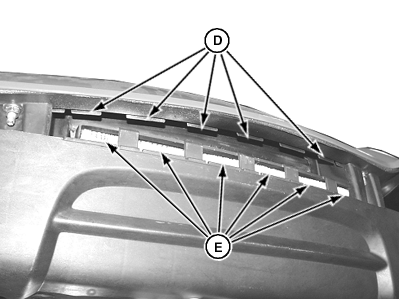

D - Występy

E - Rowki

1. Wyjąć dwie śruby motylkowe (A), podkładki oraz podstawę filtra (B).

2. Wyjąć filtr (C) z podstawy filtra i oczyścić za pomocą sprężonego powietrza. Sprawdzić filtr pod kątem uszkodzeń. W razie potrzeby wymienić.

3. Zamontować filtr w podstawie.

4. Zamocować podstawę filtra upewniając się, że sześć zaczepów (D) w dachu kabiny znalazło się w odpowiednich gniazdach (E) w podstawie filtra. Zamontować ponownie konstrukcję podstawy na dachu kabiny, używając dwóch podkładek i nakrętek motylkowych.
