Uruchamianie silnika

WSKAZÓWKA: Pokazano wersję z kabiną. W wersji bez kabiny podobnie.

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Gazy spalinowe silnika zawierają tlenek węgla i mogą spowodować poważną chorobę lub śmierć.

  • Wyprowadzić maszynę na zewnątrz przed uruchomieniem silnika.
  • Nie pracować silnikiem w zamkniętych pomieszczeniach bez odpowiedniej wentylacji.
  • Podłączyć rurę przedłużającą do rury wydechowej silnika, aby odprowadzić na zewnątrz gazy spalinowe.
  • Zapewnić dopływ świeżego powietrza do miejsca pracy, aby usunąć gazy spalinowe.

WSKAZÓWKA: Jeśli maszyna używana jest w temperaturze poniżej -18°C (0°F), zalecane jest zamontowanie opcjonalnego grzejnika bloku silnika, oleju hydraulicznego oraz wykładzinę zapobiegającą przegrzewaniu się akumulatora.

Jeśli temperatura jest niższa niż 0°C (32°F), należy postępować zgodnie z instrukcjami uruchamiania w niskich temperaturach podanymi w tym rozdziale.

  1. Włączyć hamulec postojowy.

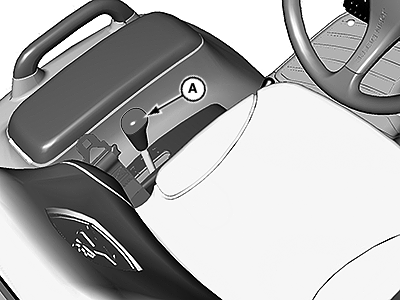

  2. LV17529
    LV17529-UN-19APR13

    A - Dźwignia zmiany zakresów przekładni

    Przesunąć dźwignię przełączania zakresów przekładni (A) w położenie N (neutralne).

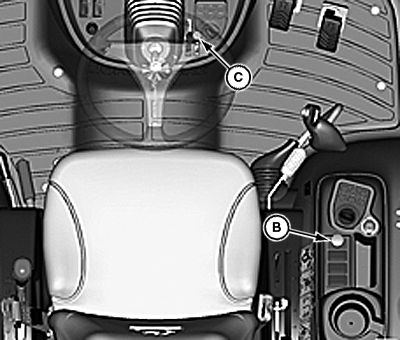

  3. LV18887
    LV18887-UN-30AUG13

    B - Przełącznik PTO

    C - Dźwignia ręcznej regulacji obrotów silnika

    Upewnić się, że przełącznik WOM jest w położeniu wyłączenia.


  4. Zdjąć stopę z pedałów jazdy do przodu i do tyłu.

  5. UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Przed opuszczeniem osprzętu na podłoże upewnić się, że obszar wokół jest wolny od osób postronnych.

    Opuścić zamontowany z tyłu osprzęt na podłoże popychając do przodu dźwignię sterowania wałem wahliwym.

  6. Opuścić zamontowany z przodu osprzęt na podłoże za pomocą dźwigni zaworu selektywnego sterowania (jeżeli jest na wyposażeniu).

  7. Przesunąć dźwignię ręcznej regulacji obrotów silnika (C) w położenie 1/2-3/4 szybkich obrotów.

  8. Przekręcić kluczyk stacyjki w położenie pracy.

  9. Sprawdzić świecące się kontrolki panelu wskaźników:

    • Kontrolka rozładowania alternatora/akumulatora świeci się.
    • Kontrolka ciśnienia oleju silnikowego zapala się.

    WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Świece żarowe i podgrzewacz powietrza działają podczas obracania silnika. Stosowanie eteru lub innego płynu rozruchowego podczas uruchamiania silnika grozi jego uszkodzeniem.

  10. Aby uruchomić silnik, należy przekręcić kluczyk do pozycji START. Zwolnić kluczyk po uruchomieniu się silnika.

  11. Sprawdzić kontrolki:

    • Kontrolka ciśnienia oleju silnikowego zgaśnie w ciągu 5 sekund.
    • WSKAZÓWKA: Ustawić pełne obroty silnika, jeśli kontrolka nie zgaśnie po 10 sekundach.
      Kontrolka ładowania akumulatora powinna zgasnąć w ciągu 10 sekund.
    • Jeśli kontrolka świeci się dłużej niż przez określony czas, należy zatrzymać silnik i sprawdzić przyczynę.

  12. Ustawić ręczną dźwignię przepustnicy na położenie 1/2 szybkości na 1 minutę, bez obciążenia.


Uruchamianie podczas mrozów

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Gazy spalinowe silnika zawierają tlenek węgla i mogą spowodować poważną chorobę lub śmierć.

Wyprowadzić maszynę na zewnątrz przed uruchomieniem silnika.

Nie pracować silnikiem w zamkniętych pomieszczeniach bez odpowiedniej wentylacji.

• Podłączyć rurę przedłużającą do rury wydechowej, aby skierować spaliny na zewnątrz.

• Zapewnić przepływ świeżego powietrza w miejscu pracy, aby usunąć spaliny.

WSKAZÓWKA: Jeśli maszyna używana jest w temperaturze poniżej -18°C (0°F), zalecane jest zamontowanie opcjonalnego grzejnika bloku silnika, oleju hydraulicznego oraz wykładzinę zapobiegającą przegrzewaniu się akumulatora.

Jeśli temperatura jest niższa niż 0°C (32°F), należy postępować zgodnie z instrukcjami uruchamiania w niskich temperaturach podanymi w tym rozdziale.

  1. LV17529
    LV17529-UN-19APR13

    A - Dźwignia zmiany zakresów przekładni

    Włączyć hamulec postojowy.
  2. Przesunąć dźwignię przełączania zakresów przekładni (A) w położenie N (neutralne).
  3. Przekręcić kluczyk zapłonu na położenie uruchomienia.
  4. Gdy kontrolka świecy żarowej zgaśnie, należy przekręcić kluczyk zapłonu do położenia START.

    WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Jeśli rozrusznik pracuje nieprzerwanie dłużej niż 20 sekund, może ulec uszkodzeniu:

    Jeśli silnik nie został uruchomiony, przed ponowną próbą rozruchu odczekać dwie minuty.

  5. Zwolnić kluczyk, gdy silnik zacznie pracować.
  6. Sprawdzić świecące się kontrolki panelu wskaźników:
    • Kontrolka ciśnienia oleju silnikowego powinna zgasnąć w ciągu 5 sekund.
    • Kontrolka ładowania alternatora/akumulatora powinna zgasnąć w ciągu 10 sekund.
  7. Ustawić pełne obroty silnika, jeśli kontrolka nie zgaśnie po 10 sekundach. Jeśli kontrolka świeci się, należy zatrzymać silnik i sprawdzić przyczynę.

    WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! W niskich temperaturach uruchomić silnik na kilka minut, aby rozgrzać olej silnikowy i przekładniowy.

    WSKAZÓWKA: Podczas rozgrzewania silnika normalne objawy to głośniejsza praca i biało-niebieski dym spalinowy. Ilość spalin zależy od temperatury powietrza.
  8. Rozgrzewanie silnika:
  • Przy wysokich temperaturach ustawić ręczną dźwignię przepustnicy na położenie 1/2 szybkości na 1 minutę, bez obciążenia.
  • Przy niskich temperaturach ustawić ręczną dźwignię przepustnicy na położenie 1/2 szybkości na 5 minut, bez obciążenia.

bieg jałowy silnika

WSKAZÓWKA: Długotrwała praca silnika na obrotach biegu jałowego powoduje wyższe zużycie paliwa i może być przyczyną gromadzenia się nagaru.

  1. Należy wyregulować dźwignię przepustnicy ręcznej w celu ustawienia prędkości obrotowej silnika na dolną granicę położenia jałowego (luz).
  2. Włączyć hamulec postojowy.

Uruchamianie silnika, który przestał działać

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Jeśli silnik zgasł w trakcie pracy pod obciążeniem, natychmiast uruchomić go ponownie, aby zapobiec nadmiernemu wzrostowi temperatury w silniku.

  1. Wyłączyć WOM.
  2. Zdjąć stopę z pedałów jazdy do przodu i do tyłu.
  3. Przesunąć dźwignię przełączania zakresów przekładni w neutralne położenie.
  4. Uruchomić silnik. Kontynuować normalną pracę lub ustawić prędkość silnika na wolne obroty na biegu jałowym na 2 minuty przed jego zatrzymaniem.

KN52281,1004957-53-20130826
