Używanie 3-punktowego zaczepu

WSKAZÓWKA: Zaczep 3-punktowy maszyny został zaklasyfikowany jako zaczep ograniczony kategorii 1.

Położenie środkowego cięgna podczas dłuższego garażowania

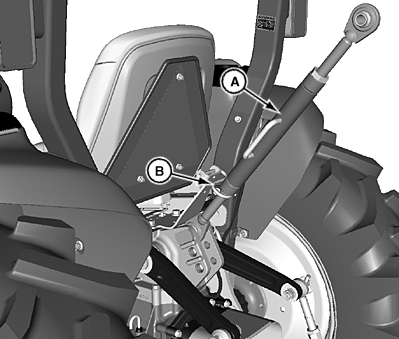

LV16753-UN-05MAR13

A - Cięgło górne

B - Hak położenia spoczynkowego

Gdy zaczep środkowy (A) nie jest używany, należy go umieścić w haku do jego przechowywania (B).

Pozycjonowanie cięgła środkowego

•

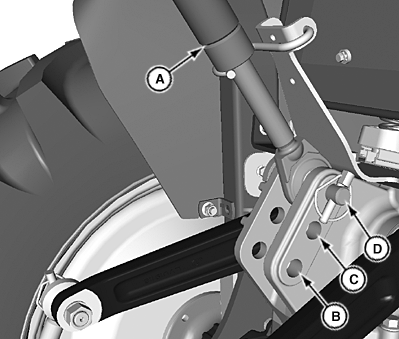

  LV16754-UN-05MAR13

  A - Cięgło górne

  B - Dolny otwór

  C - Otwór środkowy

  D - Górny otwór

  W przypadku małego lub średniego obciążenia podczas holowania: Zamontować cięgło środkowe (A) w dolnym otworze (B) wspornika montażowego. Osprzęt powodujący małe lub średnie obciążenie podczas holowania to na przykład grabie rolnicze. Podczas podnoszenia w tym położeniu osprzęt kategorii 1 pochyla się do przodu.

• W przypadku średniego lub dużego obciążenia podczas holowania: Zamontować cięgło środkowe w środkowym otworze (C) wspornika montażowego. Osprzęt powodujący średnie lub duże obciążenie podczas holowania to na przykład glebogryzarka lub kultywator. Podczas podnoszenia w tym położeniu osprzęt kategorii 1 pochyla się nieco do przodu.
• W przypadku bardzo dużego obciążenia podczas holowania: Zamontować cięgło środkowe w górnym otworze (D) wspornika montażowego. Osprzęt powodujący bardzo duże obciążenie podczas holowania to na przykład pług lub brona. Kategoria 1 osprzętu obejmuje podnoszenie, ale nachylenie pozostaje stałe.

Używanie dźwigni sterowania wałem wahliwym

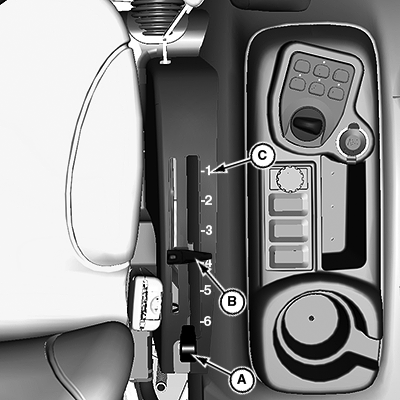

LV17559-UN-24APR13

Pokazano wersję z kabiną. W wersji bez kabiny podobnie.

A - Dźwignia sterująca podnośnika

B - Zatrzymanie głębokości wału wahliwego

C - Umiejscowienie identyfikatorów wału wahliwego

Używać dźwigni sterowania wałem wahliwym (A) do podnoszenia i opuszczania narzędzi łączonych z 3-punktowym układem zawieszenia.

Umiejscowienie sześciu identyfikatorów wału wahliwego (C) nie określa dokładnych głębokości użytkowania. Po przesunięciu dźwigni sterowania sterowania wałem wahliwym do przodu cięgła holownicze zostaną opuszczone.

Opuszczanie sprzętu: Popchnąć dźwignię sterowania wałem wahliwym do przodu.

Podnoszenie sprzętu: Pociągnąć dźwignię sterowania wałem wahliwym do tyłu.

Regulowany ogranicznik głębokości wału wahliwego (B) można ustawiać w celu utrzymania głębokości roboczej danego osprzętu. W celu użycia pokrętła ogranicznika głębokości należy:

1. Pracować narzędziem przez kilka minut, aby określić wymaganą głębokość roboczą.

2. Poluzować pokrętło ogranicznika głębokości.

3. Dosunąć pokrętło do dźwigni sterującej podnośnika.

4. Dokręcić pokrętło, aby utrzymać ogranicznik głębokości w ustawionym położeniu. Narzędzie będzie pracować w tym samym położeniu za każdym razem, gdy dźwignia sterująca podnośnika zostanie dosunięta do ogranicznika głębokości.

Używanie zaworu prędkości opuszczania/blokującego

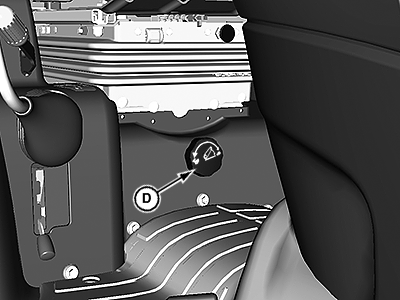

LV17560-UN-24APR13

D - Pokrętło zaworu prędkości opuszczania/blokującego

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Nadmierna prędkość opuszczania może spowodować obrażenia ciała lub uszkodzenie sprzętu. Całkowite opuszczenie osprzętu trwa co najmniej 2 sekundy.

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Aby zapobiec przegrzaniu oleju hydraulicznego i uszkodzeniu maszyny, nie podnosić wału wahliwego przy zamkniętym zaworze prędkości opuszczania/blokującym.

WSKAZÓWKA: Nie używać osprzętu lub elementów sterowania kiedy zawór jest zablokowany, ponieważ mogłoby to spowodować uszkodzenie ciągnika.

Zawór prędkości opuszczania/blokujący (D) steruje prędkością opuszczania wału wahliwego podczas uruchamiania dźwigni sterowania wałem wahliwym (A). Zawór ten zapewnia bezpośrednią regulację prędkości opuszczania osprzętów zawieszanych na 3-punktowym układzie zawieszenia. Zawór może być również używany do hydraulicznego blokowania wału wahliwego (trzypunktowego układu zawieszenia) w wymaganym położeniu.

Zwiększanie prędkości opuszczania: Obrócić pokrętło (D) zaworu prędkości opuszczania/blokującego w kierunku przeciwnym do kierunku ruchu wskazówek zegara, aby zwiększyć prędkość opuszczania.

Zmniejszanie prędkości opuszczania: Obrócić pokrętło (D) zaworu prędkości opuszczania/blokującego w kierunku ruchu wskazówek zegara, aby zmniejszyć prędkość opuszczania.

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Nie używać zaworu prędkości opuszczania/blokującego podnośnika do przytrzymywania osprzętu w położeniu podniesionym do prac obsługowych. Utrata ciśnienia hydraulicznego może spowodować nagłe opadnięcie osprzętu. Opuścić osprzęt na bloki lub zdjąć z maszyny przed obsługą.

Blokowanie zaczepu 3-punktowego: Obrócić pokrętło zaworu prędkości opuszczania/blokującego (D) w kierunku ruchu wskazówek zegara do oporu.

Odblokowywanie zaczepu 3-punktowego: Obrócić pokrętło zaworu prędkości opuszczania/blokującego (D) w kierunku przeciwnym do kierunku ruchu wskazówek zegara.

Używanie cięgieł holowniczych

1. UWAGA: Unikać zranienia! Przed i w czasie cofania spojrzeć w dół i do tyłu. Usunąć osoby postronne przed cofaniem maszyny.

   Powoli wycofać maszynę, aby wyrównać cięgła dolne ze wspornikami podnoszenia narzędzia.

2. Zaparkować maszynę w bezpieczny sposób. (patrz punkt Bezpieczne parkowanie w rozdziale BEZPIECZEŃSTWO).

3.

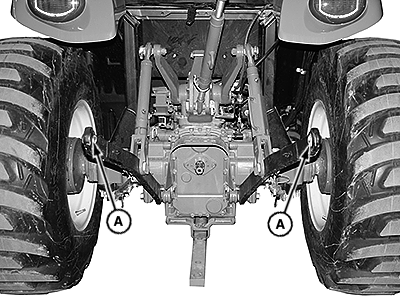

   LV17575-UN-29APR13

   A - Cięgła dolne

   Podłączyć cięgła dolne (A) do narzędzia.

---




4. Zabezpieczyć narzędzie zawleczkami.

Poziomowanie narzędzia w płaszczyźnie podłużnej

1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.)

2. WSKAZÓWKA: Jeśli 3-punktowy zaczep nie jest używany, należy włożyć środkowe cięgło do haka przeznaczonego do jego przechowywania (A).

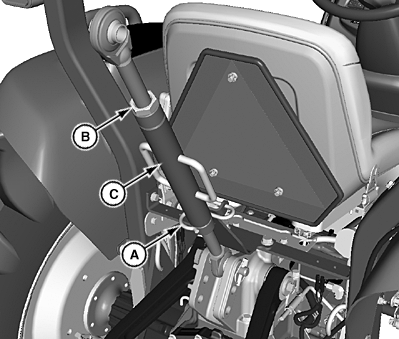

   LV16781-UN-05MAR13

   A - Hak położenia spoczynkowego

   B - Nakrętka blokująca

   C - Korpus cięgła górnego

   Opuścić osprzęt na podłoże, aby zmniejszyć nacisk na środkowe cięgło.

---




3. Poluzować nakrętkę blokującą (B).

4. WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Nie obracać korpusu cięgła górnego poza ograniczniki, gdyż można uszkodzić gwinty.

   Obracać rdzeń środkowego cięgła (C), aby zależnie od potrzeby przedłużyć je lub skrócić.

5. Dokręcić nakrętkę zabezpieczającą (B).

Poziomowanie osprzętu w kierunku prawo-lewo

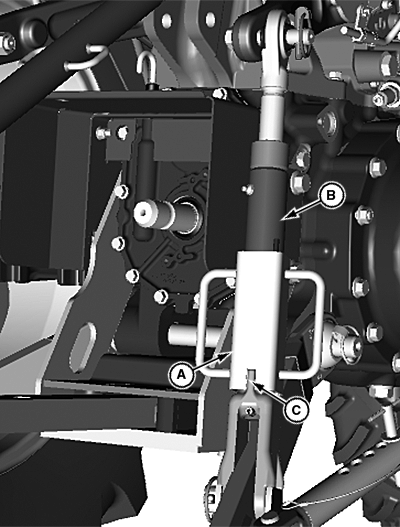

LV17873-UN-23MAY13

A - Kołnierz śruby rzymskiej

B - Wieszak

C - Blokada kołnierza śruby rzymskiej

Należy użyć uchwytu obracanego (A) na prawym, regulowanym cięgle podnoszenia (B), aby wypoziomować sprzęt zamontowany na zaczepie 3-punktowym w kierunku lewo-prawo.

1. Zaparkować bezpiecznie maszynę (patrz punkt Bezpieczne parkowanie w rozdziale BEZPIECZEŃSTWO).

2. Opuścić osprzętu zawieszany z tyłu na podłoże.

3. Przesunąć w górę i obrócić kołnierz śruby rzymskiej (A), aby podwyższyć lub obniżyć cięgła dolne do momentu, gdy zamontowany 3-punktowy układ zawieszenia osprzętu zostanie wypoziomowany.

4. Przesunąć w dół i wyrównać do bezpiecznej pozycji z gniazdem w kołnierzu śruby rzymskiej (A) z blokadą kołnierza śruby rzymskiej (C).

Regulacja przechylania osprzętu na boki

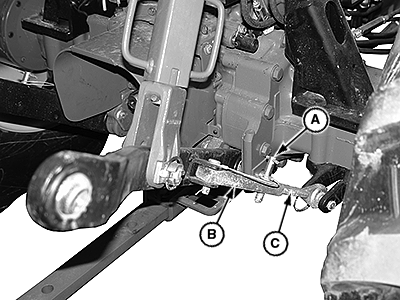

LV17577-UN-29APR13

A - Sworzeń blokujący

B - Wałek regulacyjny ogranicznika wychyleń bocznych

C - Ogranicznik wychyleń bocznych

WSKAZÓWKA: Opis regulacji cięgieł służących do przechylania można znaleźć w instrukcji operatora osprzętu. Jeśli cięgła służące do przechylania zostały prawidłowo wyregulowane, przechylanie osprzętu na boki jest kontrolowane za pomocą ich położenia. Wiele rodzajów osprzętu wymaga niewielkiego wychylenia bocznego (13–25 mm [1/2–1 in.).

Należy użyć lewego i prawego cięgła służącego do przechylania (A), aby wyregulować przechylanie na boki sprzętu zamontowanego na zaczepie 3-punktowym:

1. Zaparkować bezpiecznie maszynę (patrz punkt Bezpieczne parkowanie w rozdziale BEZPIECZEŃSTWO).

2. Opuścić na podłoże zamontowany z tyłu osprzęt.

3. Wyjąć kołek blokujący (A).

4. Przesunąć stabilizator wałka regulacyjnego ogranicznika wychyleń bocznych (B), aby wyregulować do przechylenia 3-punktowego zaczepu osprzętu.

5. Wymienić sworzeń blokujący (A).
