Układ szybkosprzęgu (opcjonalny) iMatch, używanie

Opcjonalny zaczep do szybkiego montażu iMatch™ pasuje do każdego rodzaju osprzętu kategorii I przeznaczonego do zaczepów do szybkiego montażu zgodnych z normą ASAE kat. I.

Montaż szybkosprzęgu iMatch

1.

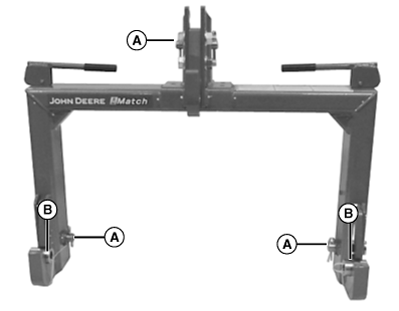

   LVAL38290-UN-21AUG12

   A - Sworznie ustalające (3 szt.)

   B - Tuleja (2 szt.)

   Zdjąć trzy sworznie ustalające (A) i dwie tuleje (B) z szybkosprzęgu iMatch.

---




2. Użyć dźwigni sterowania wałem wahliwym w celu całkowitego opuszczenia cięgieł holowniczych zaczepu 3-punktowego.

3. Zaparkować maszynę w bezpieczny sposób. (patrz punkt Bezpieczne parkowanie w rozdziale BEZPIECZEŃSTWO).

4.

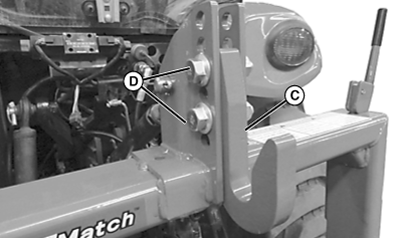

   LVAL38291-UN-21AUG12

   C - Hak cięgła górnego

   D - Nakrętki i śruby

   Hak cięgła górnego (C) jest ustawiany fabrycznie na standardowej wysokości, co pozwala na podłączenie większości rodzajów osprzętu. Wyregulować hak cięgła górnego w miarę potrzeby.
   • Odkręcić nakrętki i śruby (D).
   • Podnieść lub opuścić hak cięgła górnego w miarę potrzeby.
   • Założyć nakrętki i śruby. Dokręcić śruby zgodnie ze specyfikacją przed używaniem zespołu iMatch.

     Pozycja	Wielkość pomiarowa	Specyfikacja
     Śruby iMatch	Moment dokręcania	245—318 Nm.




---




5. Ustawić szybkosprzęg iMatch w pobliżu cięgieł dolnych i wyregulować cięgła wychyleń bocznych 3-punktowego układu zawieszenia, aby wyrównać cięgła dolne z szybkosprzęgiem.

6. Założyć szybkosprzęg iMatch na cięgła dolne przy użyciu sworzni ustalających.

7. Zainstalować cięgło górne 3-punktowego układu zawieszenia na szybkosprzęgu iMatch przy użyciu zawleczki i sworznia ustalającego.

Montowanie osprzętu

1. Założyć dwie tuleje szybkosprzęgu iMatch na sworznie ustalające wsporników podnoszenia cięgieł dolnych osprzętu.

2.

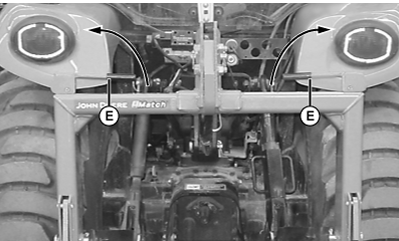

   LVAL38292-UN-21AUG12

   E - Dźwignie

   Przestawić dźwignie (E) szybkosprzęgu iMatch w położenie odblokowane.

---




3. Cofnąć maszynę i wyrównać szybkosprzęg iMatch ze wspornikami podnoszenia osprzętu

4. Przy użyciu dźwigni sterowania wałem wahliwym umieścić szybkosprzęg iMatch pod wspornikami podnoszenia i unieść osprzęt z podłoża.

5.

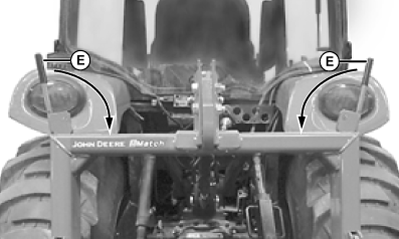

   LVAL38293-UN-21AUG12

   E - Dźwignie

   Całkowicie podnieść osprzęt. Przestawić dźwignie (E) szybkosprzęgu iMatch w położenie zablokowane.

---
