Używanie dźwigni podwójnego zaworu selektywnego sterowania

LV17735-UN-09MAY13

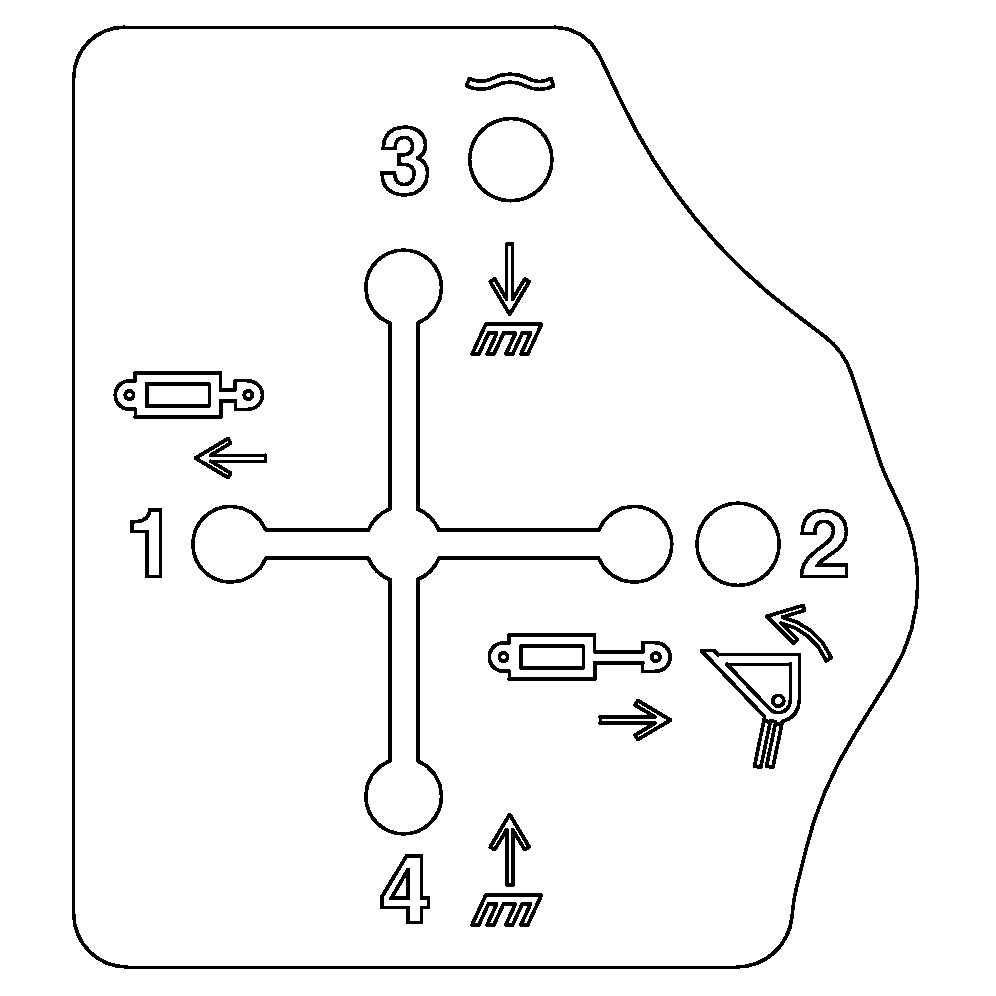

Etykieta standardowa, która nie musi dokładnie odpowiadać etykiecie na danej maszynie (Przedstawiono kabinę)

Etykieta umieszczona na maszynie obok dźwigni podwójnego zaworu selektywnego sterowania (SCV) przedstawia różne położenia dźwigni.

Położenia dźwigni oznaczone na etykiecie numerami 1–4 odpowiadają złączom przewodów hydraulicznych oznaczonym numerami 1–4 na etykiecie umieszczonej obok nich. Przesunięcie dźwigni w położenie 1 powoduje dostarczanie płynu przez złącze 1, powrót płynu przez złącze 2 itd.

Położenie dźwigni	Zasilanie płynu	Powrót płynu
W lewo w położenie 1	1	2
W prawo w położenie 2	2	1
Do przodu w położenie 3	3	4
Do tyłu w położenie 4	4	3

Przesunąć dźwignię maksymalnie w prawo lub do pozycji regeneracji w celu szybszego opróżniania pojemnika ładowarki.

Przesunąć dźwignię maksymalnie do przodu, czyli do położenia pływającego, w celu zlikwidowania ciśnienia w obu przewodach 3 i 4 oraz umożliwienia przepływu płynu między przewodami. Dźwignię można pozostawić w położeniu pływającym.
