Podnoszenie i opuszczanie konstrukcji chroniącej przed skutkami wywrotki (ROPS)

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Zawsze zakładać pas bezpieczeństwa podczas pracy maszyną ze składaną ramą ochronną (ROPS) w położeniu pionowym. Nie zeskakiwać z maszyny, jeśli się przechyla.

Jeśli rama ochronna musi zostać złożona podczas pracy w miejscu o ograniczonej wysokości, nie używać pasa bezpieczeństwa. Gdy tylko warunki na to pozwalają, należy rozłożyć konstrukcję ROPS i zapiąć pas bezpieczeństwa.

UWAGA: Jeśli do ramy ochronnej jest przymocowany daszek lub osłona przeciwsłoneczna, masa MUSI być ograniczona do 100 lb (45 kg) lub mniej.

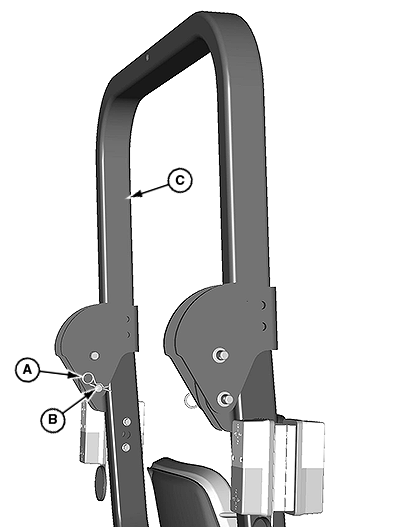

LV18290-UN-12JUL13

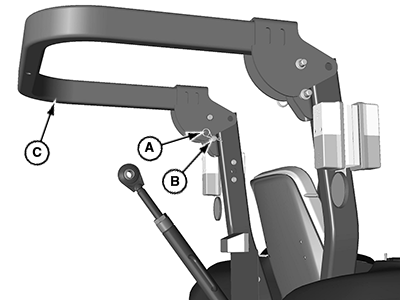

LV18291-UN-12JUL13

A - Zawleczka

B - Sworzeń ustalający

C - Belka poprzeczna ramy ochronnej

Opuszczanie belki poprzecznej konstrukcji ROPS

1. Zdjąć zawleczkę sprężynującą (A) i nawiercony sworzeń (B) po obu stronach konstrukcji ROPS.

2. Ostrożnie opuścić belkę poprzeczną konstrukcji ROPS (C), do momentu aż otwory będą na tyle odkryte, aby umożliwić włożenie nawierconych sworzni (B).

3. Zamontować nawiercone sworznie (B) i zawleczki sprężynujące (A), a następnie opuścić belkę poprzeczną (C) na nawiercone sworznie (B).

Podnoszenie belki poprzecznej konstrukcji ROPS

1. Podnieść belkę poprzeczną tylko na tyle, aby wyjąć zawleczki (A) i sworznie ustalające (B) po każdej stronie ramy ochronnej.

2. Ostrożnie podnieść belkę poprzeczną (C) ramy ochronnej w położenie robocze.

3. Wyrównać otwory wspornika belki poprzecznej z otworami wspornika po obu stronach ramy ochronnej.

4. Zamontować nawiercone sworznie (B) i zawleczki sprężynujące (A), aby zablokować belkę poprzeczną (C) w położeniu uniesionym.
