Obsługa wkładów filtra powietrza

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Dotykanie gorących powierzchni może powodować oparzenia skóry. Silnik, podzespoły i płyny są gorące przy pracującym silniku. Pozwolić silnikowi ostygnąć przed obsługą lub pracą w pobliżu silnika i podzespołów.

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Zanieczyszczenia mogą wnikać do silnika poprzez uszkodzony wkład filtra:

Konserwacja głównego wkładu filtra powietrza

1.
   LV18906-UN-29AUG13


   LV18907-UN-29AUG13

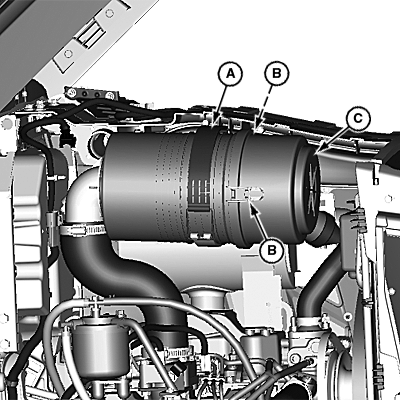

   A - Taśma mocująca

   B - Zatrzaski

   C - Pokrywa obudowy filtra powietrza

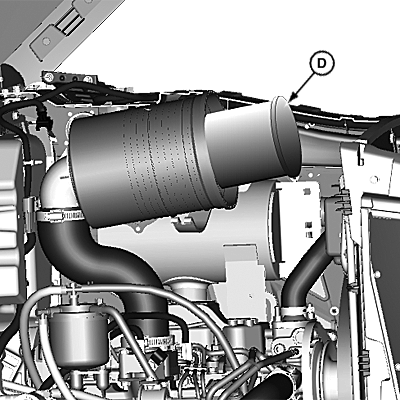

   D - Wkład główny

   Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.)

---




2. Odczekać, aż silnik ostygnie.

3. Podnieść maskę.

4. Zdjąć taśmę mocującą (A).

5. Przechylić obudowę do góry i zwolnić zatrzaski (B), a następnie zdjąć pokrywę obudowy filtra powietrza (C).

6. Wyjąć i wyrzucić wkład główny (D). Oczyścić obudowę wewnątrz, uważając, aby nie uszkodzić pomocniczego wkładu filtra. Założyć nowy wkład główny filtra.

7. Założyć pokrywę obudowy filtra powietrza tak, aby gumowy zawór odpylający był skierowany w dół.

8. Zablokować zatrzaskami.

9. Założyć obudowę na miejsce i zamontować taśmę mocującą.

10. Aby uzyskać informacje na temat właściwego montażu, należy zapoznać się instrukcjami zamieszczonymi na pokrywie obudowy.

11. Opuścić maskę.

Konserwacja dodatkowego wkładu filtra powietrza

LV18908-UN-29AUG13

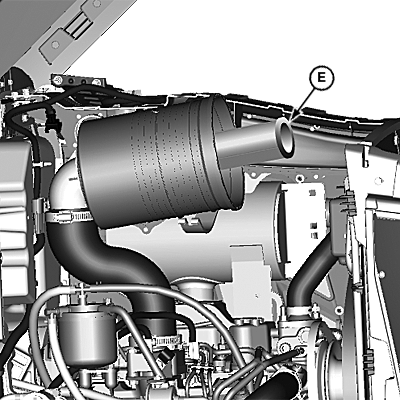

E - Wkład pomocniczy

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Wkład pomocniczy nie wymaga rutynowej wymiany. Sprawdzić go wzrokowo bez wyjmowania z obudowy. Nie należy czyścić wkładu dodatkowego. Jeśli wymieniany jest pomocniczy wkład filtra, natychmiast zainstalować nowy główny i pomocniczy wkład, aby nie dopuścić do wnikania pyłu do układu wlotu powietrza.

1. Zdemontować pokrywę obudowy filtra powietrza.

2. Wyjąć i wyrzucić główny wkład filtra powietrza.

3. Wyjąć i wybrakować pomocniczy wkład filtra powietrza (E). Założyć nowy pomocniczy wkład filtra powietrza.

4. Założyć nowy główny wkład filtra powietrza.

5. Wymienić pokrywę obudowy filtra powietrza.

6. Założyć obudowę na miejsce i zamontować pasek.

7. Opuścić maskę.
