Sprawdzanie przewodów i zacisków chłodnicy

1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.)

2. Podnieść maskę.

3. Zdemontować płyty boczne po prawej i lewej stronie.

4. WSKAZÓWKA: Sprawdzić wzrokowo przewody pod kątem pęknięć i zużycia. Ścisnąć przewody, aby je sprawdzić pod względem pogorszenia stanu. Przewody nie powinny być twarde i kruche, ani miękkie lub rozdęte.


   LV18914-UN-29AUG13


   LV18915-UN-29AUG13

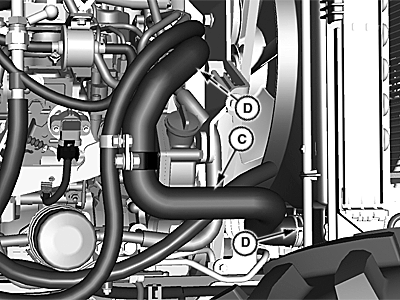

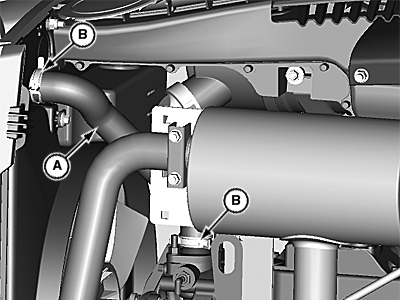

   A - Górny przewód chłodnicy

   B - Zaciski przewodów

   C - Dolny przewód chłodnicy

   D - Zaciski przewodów

   Sprawdzić górny przewód (A) chłodnicy pod kątem uszkodzeń lub pęknięć. W razie potrzeby wymienić.

---




5. Sprawdzić zaciski (B) przewodów w miarę potrzeby.

6. Sprawdzić dolny przewód (C) chłodnicy pod kątem uszkodzeń i pęknięć. W razie potrzeby wymienić.

7. Sprawdzić zaciski (D) przewodów w miarę potrzeby.

8. Zamontować prawe i lewe płyty boczne.

9. Opuścić maskę.
