Obsługa pasa alternatora

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Obracające się części mogą pochwycić palce, luźną odzież lub długie włosy. Przed opuszczeniem stanowiska operatora w celu przeprowadzenia regulacji lub konserwacji maszyny, poczekać na zatrzymanie się silnika i wszystkich poruszających się części.

Sprawdzanie napięcia pasa

1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.) Poczekać, aż silnik ostygnie.

2. Podnieść maskę.

3. Zdjąć lewy boczny panel.

4.

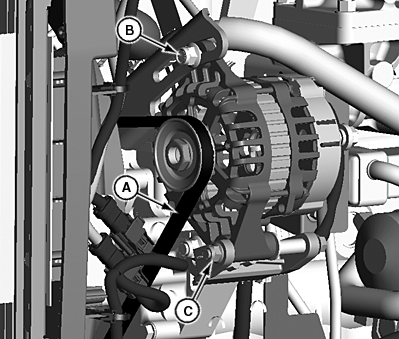

   LV17240-UN-26MAR13

   A - Ułożenie kciuka

   B - Śruba regulacyjna

   C - Śruba osi obrotu

   Zastosować umiarkowany nacisk kciuka na pas (A) w połowie odległości pomiędzy kołami pasowymi. Poprawne ugięcie pasa wynosi około 9 mm (3/8 in.) do wewnątrz.

---




5. Wyregulować napięcie pasa, jeśli ugięcie jest większe lub mniejsze od wartości specyfikacji.

Regulacja napięcia pasa

1. Poluzować śrubę regulacyjną (B) i śrubę osi obrotu (C).

2. Nacisnąć obudowę alternatora na zewnątrz, aby uzyskać prawidłowe napięcie pasa.

3. Dokręcić śruby (B) i (C).

4. Sprawdzić napięcie pasa.

5. Założyć lewy boczny panel.

6. Opuścić maskę.

Wymiana pasa

WSKAZÓWKA: Wymienić pas alternatora, jeśli wykryto nadmierne zużycie, uszkodzenie lub rozciągnięcie.

1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.) Poczekać, aż silnik ostygnie.

2. Podnieść maskę.

3. Zdjąć lewy boczny panel.

4. Poluzować śrubę regulacyjną (B) i śrubę osi obrotu (C).

5. Nacisnąć obudowę alternatora do wewnątrz.

6. Zdjąć pas wentylatora z koła pasowego alternatora i z koła pasowego wału korbowego.

7. Przesunąć pas nad wentylatorem i zdjąć.

8. Założyć nowy pas nad wentylatorem i na koła pasowe.

9. Nacisnąć obudowę alternatora na zewnątrz, aby uzyskać prawidłowe napięcie pasa.

10. Dokręcić śruby (B) i (C).

11. Sprawdzić napięcie pasa. W razie potrzeby wyregulować.

12. Założyć lewy boczny panel.

13. Opuścić maskę.
