Demontaż i montaż akumulatora

Wymontowanie akumulatora

1.

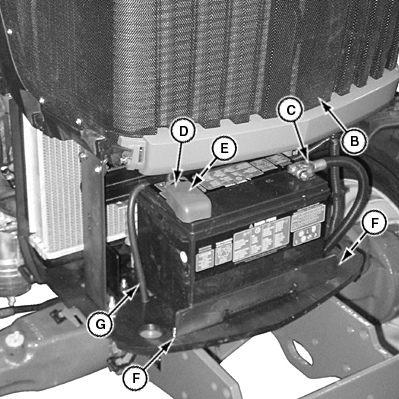

   LV17941-UN-04JUN13

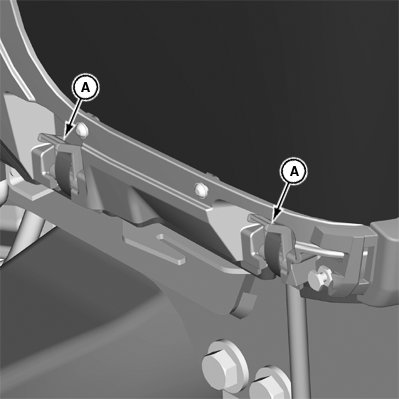

   LV17950-UN-04JUN13

   A - Zatrzask kratki

   B - Kratka

   C - Czarny przewód ujemny

   D - Pokrywa czerwonego bieguna dodatniego

   E - Czerwony przewód dodatni

   F - Śruba (2 szt.)

   G - Rurka odpowietrzająca

   Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie w sekcji Bezpieczeństwo).

---




2. Podnieść maskę. (patrz punkt Podnoszenie i opuszczanie maski w rozdziale Różne czynności konserwacyjne).

3. Demontaż płyt bocznych (patrz punkt Zdejmowanie i zakładanie paneli bocznych w rozdziale Różne czynności konserwacyjne).

4. Zwolnić zatrzask kratki (A).

5. Unieść kratkę (B) do momentu aż się zatrzaśnie.

6. Najpierw odłączyć czarny, ujemny (-) przewód (C) od akumulatora.

7. Przesunąć czerwoną dodatnią pokrywę bieguna (D) do tyłu i odłączyć czerwony dodatni (+) przewód od bieguna akumulatora.

8. Wykręcić śrubę (F) po każdej stronie wspornika mocującego akumulatora.

9. Wyciągnąć rurkę odpowietrzającą akumulatora (G) z podstawki akumulatora.

10. Wyjąć akumulator.

Montaż akumulatora

1. Umieścić akumulator w maszynie.

2. Przeprowadzić rurkę odpowietrzającą (G) akumulatora przez otwór w podstawce akumulatora.

3. Zamontować wspornik mocujący i wkręcić śrubę (F) przytwierdzając akumulator do podstawki.

4. Najpierw podłączyć czerwony, dodatni (+) przewód (E) do akumulatora, a następnie podłączyć czarny, ujemny (-) przewód (C) do akumulatora.

5. Spryskać bieguny akumulatora środkiem smarnym, aby zapobiec korozji.

6. Nasunąć pokrywę (D) czerwonego dodatniego bieguna akumulatora na czerwony dodatni (+) przewód.

7. Obniżyć kratkę (B) i przymocować zatrzask kratki (A).

8. Zamontować panele boczne. (patrz punkt Zdejmowanie i zakładanie paneli bocznych w rozdziale Różne czynności konserwacyjne).

9. Opuścić maskę. (patrz punkt Podnoszenie i opuszczanie maski w rozdziale Różne czynności konserwacyjne).
