Wymiana żarówki reflektora

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Nie dotykać gołą ręką szklanej żarówki reflektora. Kontakt z nieosłoniętą skórą może spowodować przedwczesne wyczerpanie się żarówki. Używać rękawic lub szmaty podczas sprawdzania lub wymiany żarówki.

  1. Zaparkować maszynę w bezpieczny sposób. (patrz punkt Bezpieczne parkowanie w rozdziale BEZPIECZEŃSTWO).

  2. Podnieść maskę.

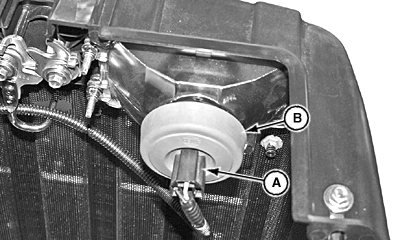

  3. LV18298
    LV18298-UN-12JUL13

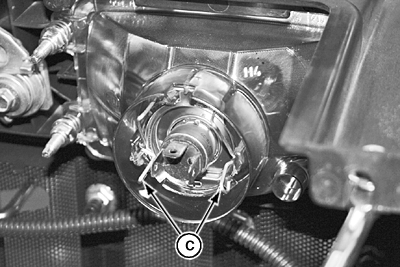

    LV18299
    LV18299-UN-12JUL13

    A - Żarówka reflektora

    B - Gumowa osłona

    C - Zaciski

    Odłączyć wiązkę przewodów (A) od oprawki.


  4. Zdjąć koszulkę gumową (B) z oprawki.

    WSKAZÓWKA: Nie wolno dotykać nowej żarówki gołymi rękoma. Przy montażu używać czystej szmatki. Żarówkę należy zawsze chwytać za metalową podstawę.

  5. Wcisnąć zaciski (C), aby zwolnić żarówkę.

  6. Wyjąć żarówkę z oprawki, włożyć nową i zamocować zaciskami (C).

  7. Założyć gumową koszulkę i podłączyć wiązkę przewodów.

  8. Sprawdzić działanie reflektorów.

  9. Opuścić maskę.

KN52281,1004986-53-20130828
