Wymiana żarówek (dotyczy ciągnika z kabiną kierowcy)

Żarówka światła na suficie kabiny

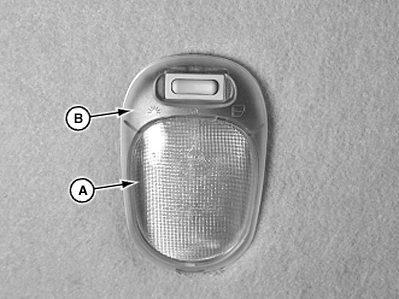

LV17766-UN-14MAY13

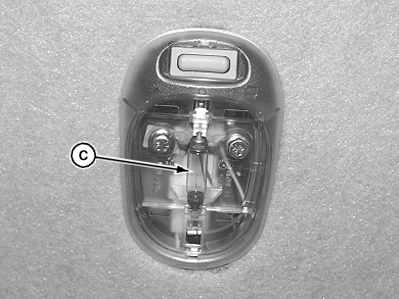

LV17767-UN-14MAY13

A - Pokrywa

B - Obudowa żarówki

C - Żarówka

1. Zdjąć osłonę (A) z obudowy (B) przy użyciu śrubokręta.

2. Wyciągnąć żarówkę (C) z gniazda.

3. Założyć nową żarówkę i osłonę.

Żarówka obrotowego światła ostrzegawczego

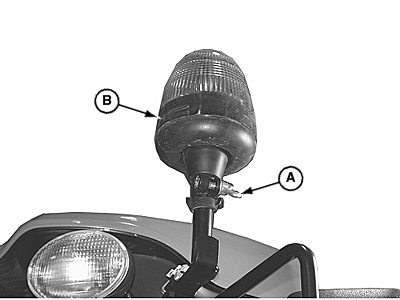

LV18929-UN-29AUG13

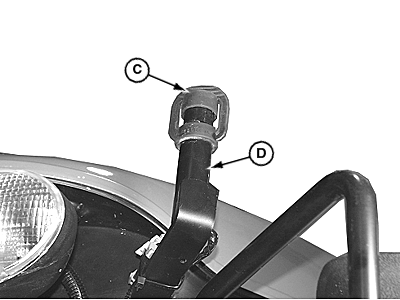

LV18930-UN-29AUG13

A - Nakrętka motylkowa

B - Zespół obrotowego światła sygnalizacyjnego

C - Gumowa nasadka

D - Wał wspornika

1. Poluzować nakrętkę motylkową (A) i zdjąć zespół obrotowego światła sygnalizacyjnego (B).

2. Zamontować gumową osłonę (C) na trzpieniu montażowym (D).

3.

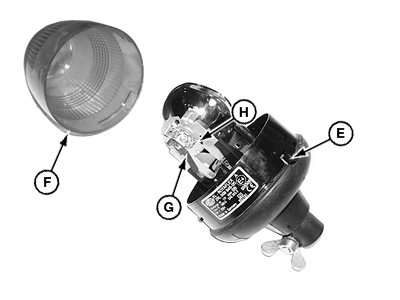

   LV18931-UN-29AUG13

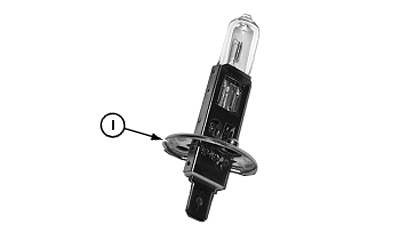

   LV18932-UN-29AUG13

   E - Występ soczewki

   F - Soczewka

   G - Występ

   H - Sprężyna ustalająca

   I - Żarówka

   Wcisnąć przycisk (E) i obrócić soczewki (F) w kierunku przeciwnym do kierunku ruchu wskazówek zegara w celu ich wyjęcia.

---




4. Wyciągnąć przycisk (G).

5. Odczepić sprężynę blokującą (H) i wyjąć żarówkę (I).

6. Założyć nową żarówkę w kolejności odwrotnej do demontażu.

Żarówka światła tylnego

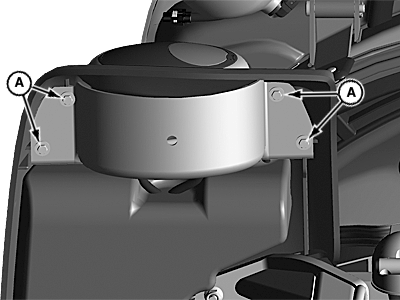

LV18927-UN-29AUG13

Tył, lewa strona

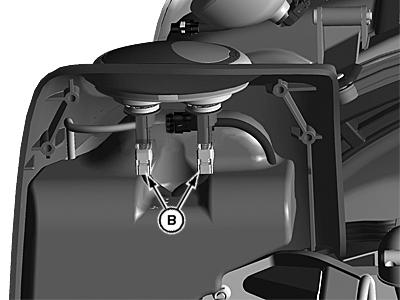

LV18928-UN-29AUG13

A - Pokrywa

B - Gniazdo

1. Wykręcić cztery śruby i wymontować pokrywę (A) spod błotnika.

2. Wyjąć gniazdo (B) z obudowy.

3. Włożyć do nową żarówkę do gniazda w obudowie.

4. Zamontować pokrywę i przykręcić śruby błotnika.

Żarówka światła ostrzegawczego

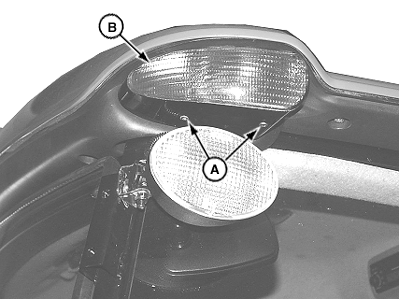

LV17774-UN-14MAY13

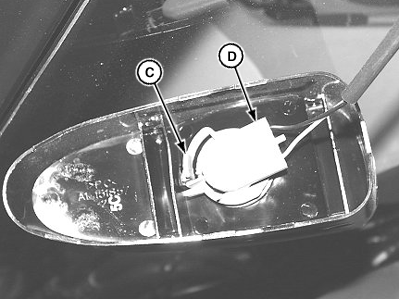

LV17775-UN-14MAY13

A - Śruby

B - Zespół soczewki

C - Występ

D - Gniazdo

WSKAZÓWKA: Procedury wymiany żarówki przednich i tylnych świateł ostrzegawczych są podobne. W przypadki tylnego światła ostrzegawczego, wykręcając dwie śruby wymontowuje się też wspornik światła roboczego. Widok prawej strony od przodu.

1. Wykręcić dwie śruby z łbem sześciokątnym (A) i zespół soczewki (B) z panelu dachu kabiny.

2. Wcisnąć przycisk (C) i obrócić gniazdo (D) w kierunku przeciwnym do kierunku ruchu wskazówek zegara, aby zdemontować je z obudowy. Zamontować nową żarówkę w gnieździe.

3. Zamontować gniazdo i obrócić w kierunku ruchu wskazówek zegara, aby zablokować przycisk w miejscu.

4. Zamontować obudowę za pomocą dwóch śrub z łbem sześciokątnym.

Żarówka światła roboczego

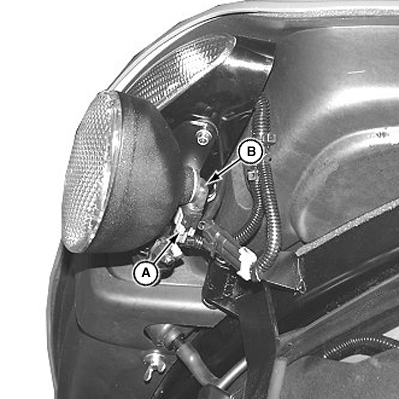

LV17776-UN-14MAY13

A - Wtyczka wiązki przewodów

B - Trzonek żarówki

WSKAZÓWKA: Procedura wymiany żarówki dla przednich i tylnych świateł roboczych oraz dla opcjonalnych dodatkowych świateł roboczych jest identyczna. Na rysunku przedstawiono tył lewej strony ciągnika.

1. Odłączyć złącze (A) wiązki przewodów.

2. Obrócić gwint żarówki (B) przeciwnie do ruchu wskazówek zegara i wyjąć żarówkę z obudowy.

3. Założyć nową żarówkę do obudowy i przekręcić ją zgodnie z ruchem wskazówek zegara, aby ją zamontować.

4. Podłączyć złącze wiązki przewodów.
