Wymiana przekaźników i bezpieczników

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Układ elektryczny może ulec uszkodzeniu, jeśli używa się nieprawidłowych bezpieczników wymiennych. Wymieniać uszkodzony bezpiecznik na bezpiecznik o tej samej wartości znamionowej.

Lokalizowanie bezpieczników i przekaźników

Wszystkie obwody elektryczne są chronione bezpiecznikami. Amperaż bezpiecznika jest podany na jego obudowie. Dodatkowo bezpieczniki są oznaczone kolorami, co gwarantuje prawidłową wymianę.

Bezpieczniki
Wartość nominalna bezpiecznika	Kolor
10 A	Czerwony
15 A	Niebieski
20 A	Żółty
30 A	Zielony

Panel ośrodka zasilania — OOS

LV17633-UN-01MAY13

LV17634-UN-01MAY13

LV17635-UN-01MAY13

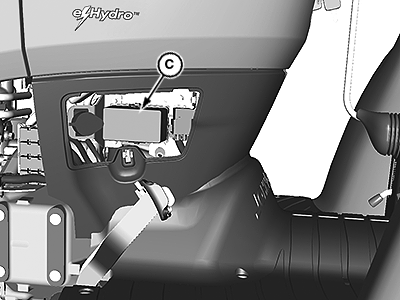

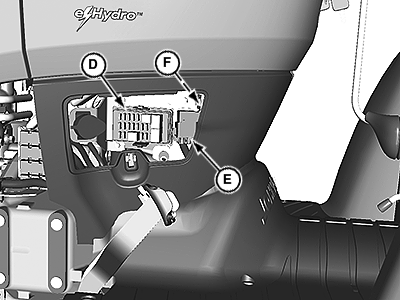

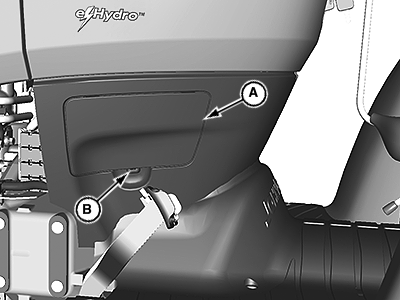

A - Panel ośrodka zasilania

B - Karta panelu

C - Pokrywa ośrodka zasilania

D - Blok bezpieczników

E - Przekaźnik rozrusznika

F - Przekaźnik świecy żarowej

1. Zaparkować maszynę w bezpieczny sposób. (patrz punkt Bezpieczne parkowanie w rozdziale BEZPIECZEŃSTWO).

2. Zlokalizować panel ośrodka zasilania (A) w dolnej osłonie.

3. Przycisk podnośnika (B).

4. Zdemontować pokrywę ośrodka zasilania (C).

5. Zidentyfikować bezpiecznik lub przekaźnik w bloku bezpiecznika (D), przekaźnik rozrusznika (E) lub przekaźnik świecy żarowej (F).

6. Wyciągnąć niesprawny przekaźnik lub bezpiecznik.

7. Wymienić przekaźnik lub bezpiecznik.

8. Zamontować pokrywę ośrodka zasilania.

Lokalizacja ośrodka zasilania w kabinie

1.
   LV18934-UN-29AUG13


   LV18935-UN-29AUG13


   LV18936-UN-29AUG13

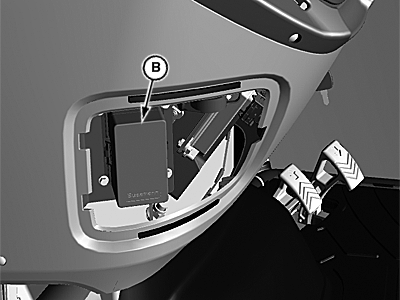

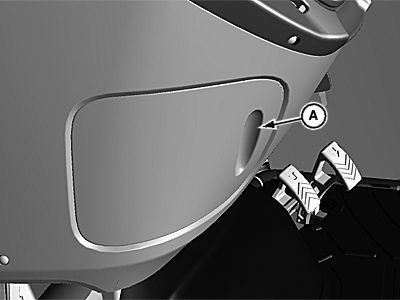

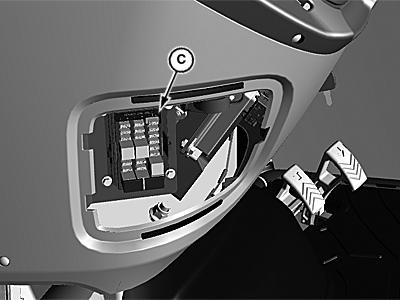

   A - Panel ośrodka zasilania

   B - Pokrywa ośrodka zasilania

   C - Blok bezpieczników

   Zaparkować maszynę w bezpieczny sposób. (patrz punkt Bezpieczne parkowanie w rozdziale BEZPIECZEŃSTWO).

---




2. Zlokalizować panel ośrodka zasilania (A) w dolnej osłonie i pociągnąć, aby go zdemontować.

3. Zdemontować pokrywę ośrodka zasilania (B).

4. Zidentyfikować wadliwy bezpiecznik lub przekaźnik w bloku bezpiecznika (C) i wymienić go.

5. Zamontować pokrywę i panel ośrodka zasilania.

Amperaż oraz funkcja bezpiecznika i przekaźnika

LV18959-UN-18SEP13

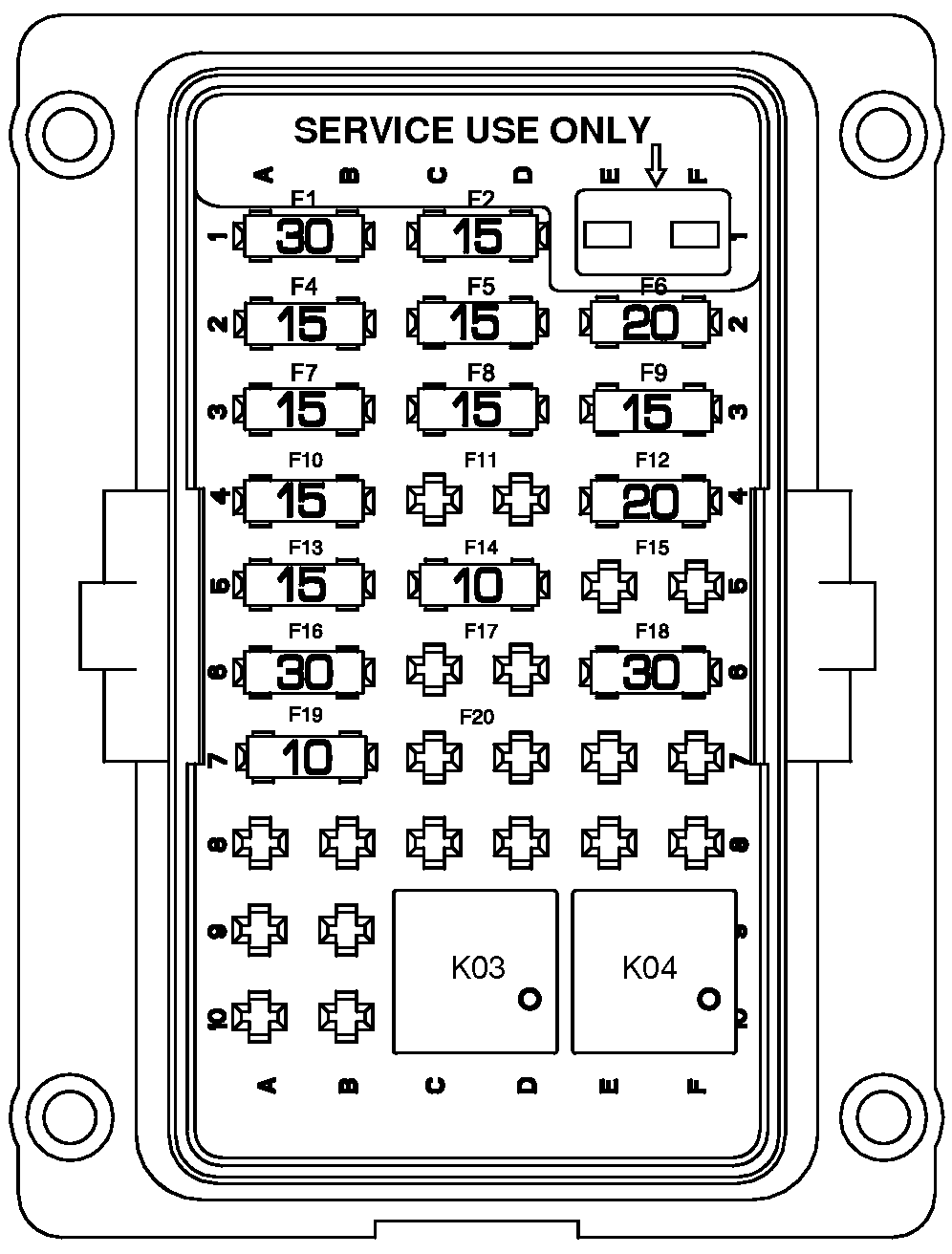

Ciągniki bez kabiny

F1 - Bezpiecznik stacyjki (30 A)

F2 - Połączenie wzajemne prawego błotnika, Bezpiecznik złącza zasilania (15 A)

F3 - Wyłącznie do konserwacji

F4 - Bezpiecznik świateł hamowania (15 A)

F5 - Bezpiecznik zasilania stacyjki (15 A)

F6 - Bezpiecznik światła roboczego (20 A)

F7 - Bezpiecznik światła obrysowego 1 (15 A)

F8 - Bezpiecznik reflektorów (15 A)

F9 - Bezpiecznik osprzętu (15 A)

F10 - Bezpiecznik fotela pneumatycznego (15 A) (wyposażenie opcjonalne)

F11 - Zapasowy

F12 - 7-pinowy bezpiecznik przyczepy (20 A)

F13 - Bezpiecznik światła obrysowego 2 (15 A)

F14 - Bezpiecznik ELX (10 A)

F15 - Zapasowy

F16 - Bezpiecznik przełącznika świateł (30 A)

F17 - Zapasowy

F18 - Bezpiecznik panelu wyświetlacza (30 A)

F19 - Bezpiecznik TCM (10 A)

K03 - Przekaźnik świateł hamulca

K04 - 7-pinowy przekaźnik przyczepy

LV18960-UN-18SEP13

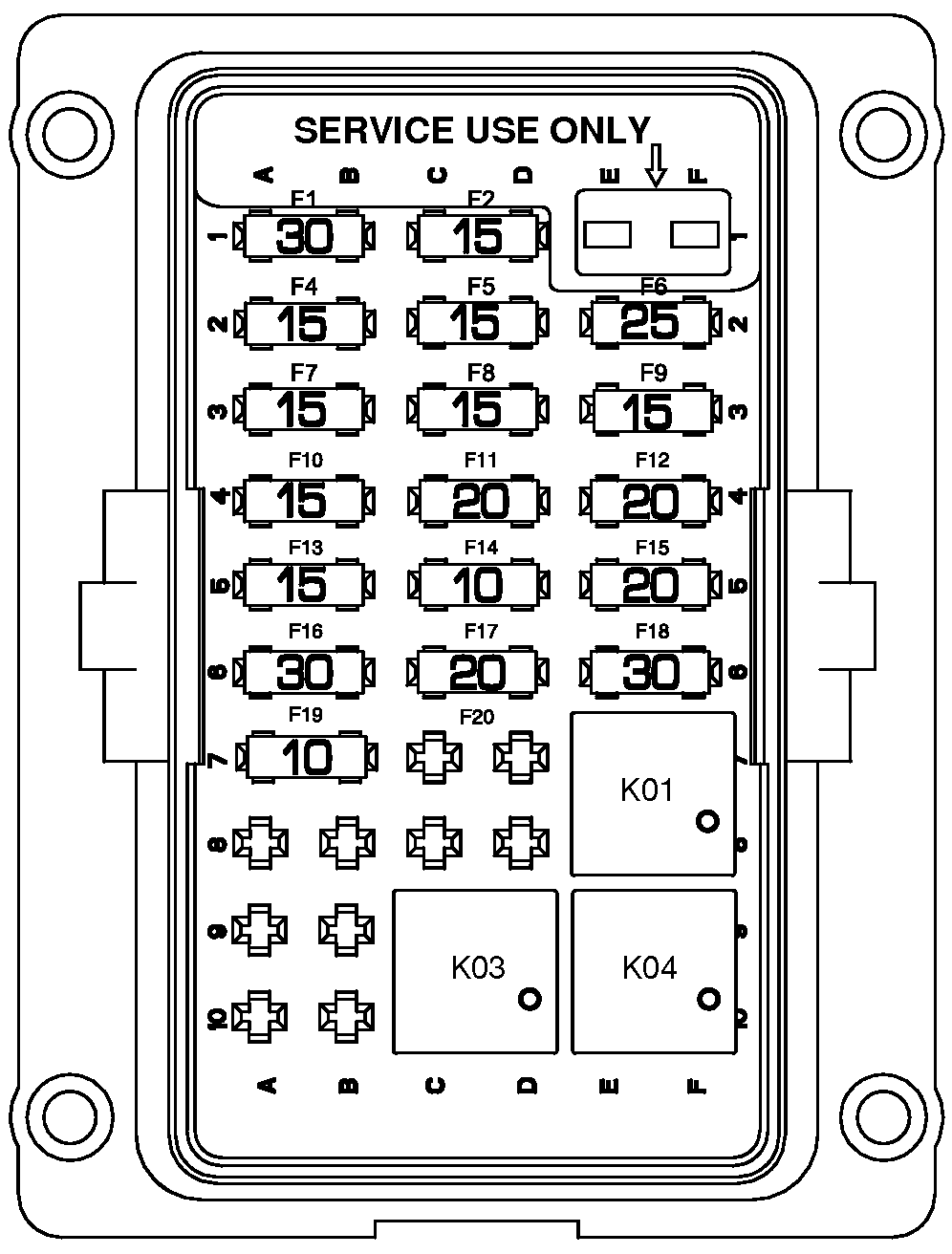

Traktor z kabiną

F1 - Bezpiecznik stacyjki (30 A)

F2 - Bezpiecznik złącza zasilania (15 A)

F3 - Wyłącznie do konserwacji

F4 - Bezpiecznik świateł hamowania (15 A)

F5 - Bezpiecznik zasilania stacyjki (15 A)

F6 - Bezpiecznik światła roboczego (25 A)

F7 - Bezpiecznik prawego światła tylnego (15A)

F8 - Bezpiecznik reflektorów (15 A)

F9 - Bezpiecznik osprzętu (15 A)

F10 - Fotel pneumatyczny (15 A) (wyposażenie opcjonalne)

F11 - Bezpiecznik wycieraczek (20A)

F12 - Bezpiecznik zasilania przyczepy (20 A)

F13 - Bezpiecznik lewego światła tylnego (15 A)

F14 - Bezpiecznik ELX (10 A)

F15 - Bezpiecznik wiązki przewodów dachu 2 (20 A)

F16 - Bezpiecznik przełącznika świateł (30 A)

F17 - Bezpiecznik wiązki przewodów dachu 1 (20 A)

F18 - Bezpiecznik panelu wyświetlacza (30 A)

F19 - Bezpiecznik TCM (10 A)

K01 - Przekaźnik światła roboczego

K03 - Przekaźnik świateł hamulca

K04 - 7-pinowy przekaźnik przyczepy
