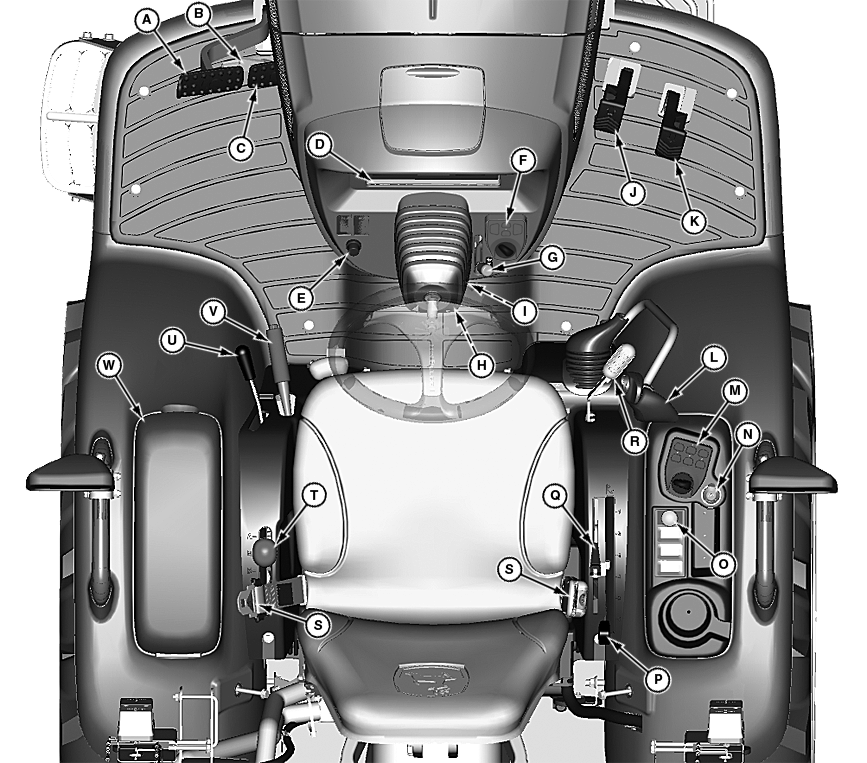

Elementy sterowania stanowiska operatora — OOS

LV18957-UN-17OCT13

W maszynie mogą nie być zainstalowane wszystkie pokazane elementy sterujące.

A - Lewy pedał hamulca (wspomaganie skrętu w lewo)

B - Blokada pedałów hamulca

C - Pedał hamulca przy skręcie w prawo

D - Zespół wskaźników

E - Sygnał dźwiękowy

F - Moduł panelu tablicy wskaźników

G - Dźwignia ręcznej regulacji obrotów silnika

H - Stacyjka

I - Pochylenie koła kierownicy

J - Pedał jazdy do przodu

K - Pedał jazdy do tyłu

L - Dźwignia podwójnego zaworu selektywnego sterowania (SCV)

M - Moduł tempomatu

N - Wejście AUX

O - Przełącznik włączenia WOM

P - Dźwignia sterująca wału wahliwego

Q - Zatrzymanie głębokości wału wahliwego

R - Dźwignia wyboru WOM

S - Pas bezpieczeństwa

T - Dźwignia zmiany zakresów przekładni

U - Dźwignia mechanicznego napędu przednich kół (MFWD)

V - Dźwignia hamulca postojowego

W - Schowek na instrukcję obsługi
