Montaż przedniej ładowarki

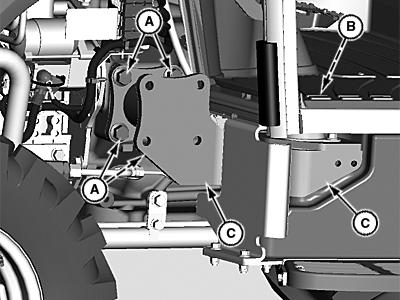

LV18994-UN-04SEP13

Lewa strona

A - Śruba kołnierzowa, M16 x 2 x 40 (4 szt.)

B - Śruba kołnierzowa, M16 x 2 x 100 (1 szt.)

C - Rama montażowa

WSKAZÓWKA: Poniższe procedury mają zastosowanie dla prawej i lewej strony.

1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.)

2. Podnieść maskę.

3. Zamontować ramę montażową (C), jak pokazano na ilustracji.

4. Przykręcić czterema śrubami z łbem kołnierzowym M16 x 2 x 40 (A) oraz jedną śrubą z łbem kołnierzowym M16 x 2 x 100 (B) i nakrętką.

5. Dokręcić elementy montażowe momentem 310 Nm (229 lb-ft).

6. Wykonać to samo po drugiej stronie.
